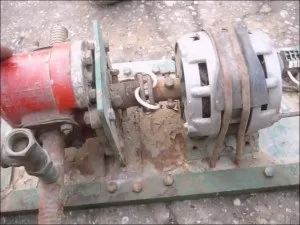

Саморобний водяний насос з маслонасоса

При переїзді з міста в село стикаєшся з питанням поливу городу і водопостачання будинку. Той, хто безперебійно користувався зануреними насосами, прекрасно знає, наскільки надійні різноманітні «Струмочки», «Джерельця», «Гноми». Більшість вібраційних пристроїв не витримує і одного сезону активної роботи, часто ламаючись вже через місяць після покупки. А пити хочеться кожен день, і поливати город теж потрібно, тому бажано мати запасний насос на випадок аварії. Звичайно, можна тримати в запасі відремонтований водяний насос, який раніше відмовив, і йому довелося шукати заміну. А також цілком реально зробити водоперекачуючій агрегат своїми руками.

Для того щоб зібрати саморобний водяний насос знадобитися:

1. невеликий електричний двигун, потужністю максимум до 1,5 кВт;
2. електричний кабель або подовжувач;
3. водяна помпа або маслонасосів;
4. систему передачі у вигляді ременя і шківів або пальців і напівмуфт;
5. гумові шланги або труби.
6. сталева або дерев'яна важка основа.

Насоси шестеренні НШ32У-3 служать для нагнітання масла в гідросистемах багатьох машин:

• трактори ЮМЗ, ХТЗ, МТЗ, ДТ;
• комбайни НИВА, Сибіряк, Кедр, Єнісей;
• вантажні автомобілі ЗІЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
• автосамоскиди КамАЗ, БелАЗ, МАЗ;
• екскаватори;
• автогрейдери;
• навантажувачі;
• сільськогосподарські машини;
• автонавантажувачі.

Пристрої НШ виробляються з правим і лівим обертанням провідного вала, але для установки на саморобну насосну станцію це їх відмінність не має ніякого значення, головне - правильно під'єднати шланг до отвору з написом «Вхід», а випускний до виходу.

Характеристики маслонасоса НШ32У-3:

• Робочий об'єм - 32 см куб.
• Тиск номінальне на виході - 16 МПа.
• Тиск максимальне на виході - 21 МПа.
• Частота обертання номінальна - 2400 об. в хв.
• Частота обертання максимальна - 3600 об. в хв.
• Частота обертання мінімальна - 960 об. в хв.
• Номінальна подача - 71,5 літра в хв.

Можна запропонувати використовувати замість пристрою НШ силову установку гідропідсилювача керма вантажівки КрАЗ зі схожими характеристиками. Цей насос також має шестеренні пристрій.

Для саморобного водяного насоса знадобиться електродвигун від старої пральної машинки потужністю 200-300 Вт. Стара «помічниця» вже не може конкурувати з сучасними програмованими апаратами, а ось її електромотор і помпа ще довго можуть послужити.

Дуже зручно, що більшість електродвигунів з стиралок можна підключити безпосередньо до мережі 220 В без доробок, адже у них є пускові обмотки. Не забудьте тільки про надійне заземлення металевого корпусу самого електромотора, він же працює поруч з водою. Обов'язково підключайте будь-яку саморобку до мережі тільки через запобіжники або автомат захисту.

Маслонасос відмінно працює з водою! Не потрібно заповнювати забірний шланг водою, так як перекачують шестерні забезпечують відмінне всмоктування з глибини 4 метри, продуктивність при цьому - 2-2,5 м куб. в годину. Заливна горловина на впускному патрубку абсолютно марна.

Після роботи насос рекомендується просушити, щоб шестерні НЕ іржавіли. Достатньо лише 15-20 хвилин поганяти його без води на холостому ході - на цьому просушка і закінчується.

Доробки саморобного насоса

Часто потужності саморобного насоса буває недостатньою, і він не може підняти воду зі свердловини або глибокої криниці. Тоді можна вирішити проблему, скориставшись одним із способів збільшення напору на всасе:

1. Опустити насос якомога ближче до води.
2. Провести з випускного патрубка лінію рециркуляції, і потоком з неї збільшити натиск на всасе.

1. Компресором підняти тиск повітря в заздалегідь герметизированной свердловині.
2. Підключити ще один слабенький насос в тандем.

А що якщо відключать електрику? Тоді не завадило б пристосувати до саморобного насосу бензиновий двигун від мотокоси, бензопили або мопеда.
