Саморобний навісний замок внешенем нічим особливим не відрізняється від тисяч своїх побратимів, що стережуть комори і дачі, сараї і підсобки, магазини і склади. Крім однієї жахливою деталі: він відкривається. викруткою.
Відкрити такий мій замок не під силу навіть професіоналу-зломщикові, хоча ключем дійсно є маленька і тонка, як в'язальний спиця, викрутка. Секрет ж не в ключі, а в замку! »
Саморобний навісний замок зовні нічим особливим не відрізняється від тисяч своїх побратимів, що стережуть комори і дачі, сараї і підсобки, магазини і склади. Крім однієї жахливою деталі: він відкривається. викруткою.
Відкрити мій замок не під силу навіть професіоналу-зломщикові, хоча ключем дійсно є маленька і тонка, як в'язальний спиця, викрутка. Секрет ж не в ключі, а в замку! »
Хтось скаже: навіщо самому виготовляти замок, коли простіше купити готовий, заводський? Але навіть до найкращому з них зловмисники підбирають ключі, і навіть секрет кодових, з фіксованими проміжними положеннями механізму, розгадують на слух і на дотик. А взимку спільна біда: механізми заводських замків замерзають так, що потрібно їх відігрівати.
Але ж кожному хотілося б мати замикає пристрій, позбавлене цих недоліків, до того ж саме «хитре», що не піддається ніякої відмички. Мною розроблена ціла серії таких висячих кодових замків різного призначення. Їх родзинкою є конструктивно гарантована захищеність не тільки від підбору коду, але і від вивертання дужки цих замків ломом.
Нижче наведені опис конструкції такого замку і технологічні особливості виготовлення його деталей і пристосувань. Я не боюся їх розкривати, тому що умовна секретність пристрою з даними розмірами і конструктивною схемою може мати понад чотири тисячі кодових комбінацій.
Пристрій саморобного замку:
Замок має корпус, дужку, дві втулки, стопорне кільце і два штифта. Втулки фіксуються в корпусі висувною дужкою, що входить в напівкруглі пази втулок. В останніх на різьбі обертаються штифти, переміщаючись по отворах в корпусі і виконуючи роль запірних елементів. На циліндричній поверхні штифтів також є напівкруглі пази, які при певному положенні у втулках збігаються з глухим отвором в корпусі під дужку замка - зто відповідає положенню «відкрито»: дужка вільно вставляється в корпус замку до упору. Якщо тепер ввести ключ-викрутку, то вона потрапляє в шліц штифта; при обертанні штифт своєї циліндричної частиною увійде в паз дужки і заборона її. Кодом для відкривання будуть розташування паза на штифті і число поворотів ключа. Для збільшення секретності замку служить другий штифт зі своїм кодом.
Механічна міцність такого вузла на злом безсумнівно набагато вище, ніж в більшості конструкцій, в яких дужка фіксується ригелем малого перетину - найбільш слабкою деталлю. Не вдасться підібрати код замка і «на дотик», так як в момент відкривання ключ знаходиться в проточці дужки і не дає відчути - звільнилася вона від замикаючих елементів?
Наскрізний отвір для довгого кінця дужки рассверлени знизу під діаметр стопорного кільця, що не дозволяє їй виходити з корпусу, що призвело б до порушення збірки замку.
Виготовлення саморобного замку:
Пропонований замок, як уже зазначалося, не тільки особливо міцний, але і тонкий механізм. Однак, оскільки ми орієнтуємося не на заводське його виготовлення, опустимо на кресленнях допуски і посадки: необхідна точність може бути досягнута за рахунок спільної обробки і підгонки деталей, цілком доступних для самої скромної майстерні домашнього майстра.
Спочатку з круглого сталевого прута діаметром 10 мм відріжемо заготовку довжиною 162 мм для дужки. На ній виконаємо фаску і дві проточки, потім зігніть дужку (будь-яким важелем з вушком або привареною на кінці гайкою).
Виточити дві втулки (з бронзи) і два штифта (зі сталі), а також заготівлю для корпусу замку (з дюралюмінію, бронзи, латуні). У заготівлі просвердлимо два отвори діаметром 6 мм під втулки, затиснувши її в патроні токарного верстата з ексцентриситетом 5 мм. Потім, вставивши втулки врівень, на відстані 8 мм від торця просвердлити наскрізний отвір «С» діаметром 10 мм - для довгого кінця дужки. Помітивши втулки «права» і «ліва», винесемо їх з корпусу.

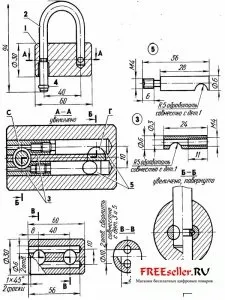

Рис.1 Саморобний кодовий навісний замок:
1 - корпус (дюралюміній, бронза, латунь); 2 - дужка (сталь 40Х, пруток діаметром 10): 3 - втулки (бронза); 4 - кільце стопорне (сталь, дріт діаметром 2,5); 5 -штіфт (сталь 40Х, 2 шт.).
Далі вставимо довгий кінець дужки в заготовлене для нього отвір в корпусі, давши можливість короткого впертися в корпус; відзначимо це місце (як центр глухого отвори «Г») і, заміривши відстань «а», доведемо його до 6 мм, сточуючи короткий кінець дужки.
Тепер Укрутіть штифти під втулки спочатку до упору, а потім вивернемо їх на довільне відстань (але менше, ніж 4 мм) і вставимо втулки у відповідні отвори корпусу згідно позначками «ліва» і «права». Зафіксуємо їх введенням довгого кінця дужки в наскрізний отвір, після чого просвердлити в корпусі паралельно йому раніше намічене глухе отвір «Г» діаметром 10 мм на глибину 21 мм. Для контролю введемо в нього короткий кінець дужки і при необхідності доопрацюємо.
Знову розберемо все до деталей - належить пропиляти ножівкові полотном (з сошлифовать розлученням) шліци на торцях різьбових частин штифтів (під викрутку-ключ). Для зручності користування початкове положення шліців має бути однаковим. Знову зберемо замок, але не вводячи в корпус короткий кінець дужки; сумісний проточку на її довгому кінці з отворами втулок. Викруткою з діаметром стрижня 3 мм через отвори у втулках перевіримо свободу осьового переміщення штифтів; при необхідності штифти подшліфуем.
Рис.2. Розмітка глухого отвори.
1 корпус (сталь, шестигранник 46. 65); 2 - гвинт М6 (2 шт.); 3 - шайба пружинна (2 шт.).
Наступні дії спрямовані безпосередньо на створення секретного коду замку. Укрутіть один з штифтів до упору, потім вивернемо до суміщення його паза з отвором в корпусі, вважаючи при цьому кількість напівобертів. Запишемо отримане число - це і буде код даного штифта, відповідний положенню «відкрито». Зробимо на торці корпусу (втулки) і викрутку-ключі мітки для відмикання замка.
Для перевірки повторимо дії викруткою-ключем наосліп, відраховуючи про себе кодове кількість її напівобертів для даного штифта, і докрутіть при необхідності викрутку до поєднання міток.
Повторимо повністю ті ж операції по створенню і перевірці коду для другого штифта. Після цього виймемо дужку з корпуса і рассверлени наскрізний отвір знизу до діаметра 12 мм на глибину 10 мм.
Виконаємо на короткому кінці дужки напівкруглі пази. Щоб не здолала дужку ножівка зловмисника, загартуємо її, а при можливості оксідіруем дужку і корпус від корозії.
Тепер можна остаточно зібрати замок і встановити в виточку на довгому кінці дужки дротове стопорне кільце, обточити його до вільного проходу в підготовлений отвір.
При виготовленні кількох таких замків доцільно скористатися універсальним кондуктором-оправкой, що виключає розмітку. В цьому випадку заготовку корпусу замку затиснемо в кондуктора за допомогою затяжних гвинтів Мб і встановимо в патрон токарного верстата торцем «Б».
Рис.3. Кондуктор-оправлення для виготовлення саморобного навісного замка:
З боку торця «В» на токарному верстаті просвердлити отвір діаметром 6 мм на глибину 56 мм; потім кондуктор повернемо в Латрона верстата на 180 ° - і повторимо операцію. Встановивши в отримані отвори втулки зі штифтами, просвердлив, не виймаючи заготовку з кондуктора, два отвори діаметром 10 мм: один наскрізний, інше на глибину 21 мм. Що ж стосується складально-налагоджувальних і доводочних операцій, то вони ті ж, що і при одиничному виготовленні.
