Саморобний фрезерний верстат по металу - інструкція по збірці відео
Саморобний фрезерний верстат по металу може стати прекрасним помічником домашньому майстру. Зробити невеликий агрегат для фрезерування зовсім не складно. Про технологію його збірки своїми руками ми і поговоримо.
1 Саморобний верстат - як влаштований і як діє?
Фрезерні установки професійного рівня складаються з набору спеціальних вузлів і різноманітних механізмів. Їх конструкція є по-справжньому складною. Відтворити в домашніх умовах такий агрегат, звичайно ж, неможливо. Зате можна без особливих проблем зібрати своїми руками невеликий верстат, який дозволить виконувати всі основні операції фрезерування.
Така установка по металу в обов'язковому порядку оснащується наступними робочими частинами:
- Станиною. Вона повинна бути максимально стійкою і жорсткою. Чим більші деталі ви плануєте обробляти на верстаті, тим міцнішою повинна бути станина.
- Фрезерної оправкой. Бажано - конус Морзе. На оправлення згодом монтується робочий інструмент. Його фіксують кільцями і гайками.
- Напрямними станини.
- Консоллю.
- Робочим столом. Цю частину саморобного верстата слід проектувати максимально відповідально.

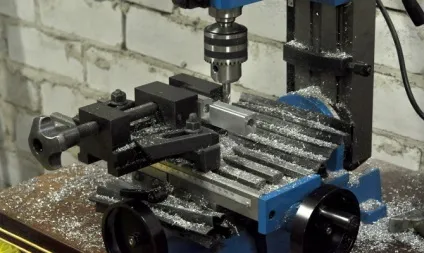

Складові фрезерної установки по металу
Подивіться креслення саморобних фрезерних агрегатів. І виберіть той варіант, який підійде вам. Пам'ятайте, що від геометричних параметрів робочого столу залежить те, які вироби (за вагою та розмірами) на ньому можна буде фрезерувати.
Двигун для верстата по металу, зібраного своїми руками, повинен мати потужність мінімум 500 Вт. Такий привід забезпечить вам можливість обробляти на саморобній установці заготовки з м'яких металів. Якщо ви хочете працювати з більш твердими металами, знадобиться движок на 1,2-2 кВт. Він дозволить фрезерувати деталі зі звичайної сталі.
Важлива не тільки потужність електроприводу, а й число оборотів, які він здатний видавати. Фрезерування буде тим якісніше, ніж велику "спритність" матиме двигун.
2 Робимо верстат своїми руками - перші кроки
Спочатку вивчіть креслення, які досить активно викладають на спеціалізовані інтернет-сайти любителі самостійного домашнього творчості. Потім виберіть оптимальний варіант фрезерного верстата. підготуйте необхідні матеріали і приступайте до збірки агрегату.
Креслення фрезерного верстата
- автомобільним ромбових домкратом;
- фанерними листами (беріть товсті вироби, маркуються цифрою 10);
- сталевим швелером;
- конусом Морзе (маркування - 2);
- цанговим патроном;
- штирями з металу для осей;
- металевими куточками (25-й номер) і квадратної трубою (20-й номер).
Цих матеріалів буде достатньо для того, щоб зібрати цілком ефективний фрезер для виконання нескладних металообробних операцій. Сама ж збірка агрегату буде проводитися за допомогою напилка, електродрилі, шліфувальної кутовий машинки, зварювального апарату і стандартного набору інструментів будь-якого домашнього умільця.
3 Покрокове керівництво по збірці
Спочатку потрібно виготовити колону і станину. Ці елементи робляться з металевого швелера. Вам потрібно створити конструкцію, яка буде схожа на букву П. Нижня поперечина в даному випадку буде виконувати функцію підстави фрезера.
Подальша послідовність ваших дій така:
- З сталевого куточка робите направляючі елементи. За ним консоль зібраного своїми руками верстата буде пересуватися в вертикальному напрямку. Куточок бажано добре відшліфувати. До колони він кріпиться відповідними за розміром болтами.
- З профільного квадратного трубного вироби споруджуєте напрямні для робочого столу саморобного верстата. Вам буде потрібно просвердлити отвори в трубі і вставити в них металеві штирі. Зверніть увагу! На них потрібно відразу ж зробити різьбу.
- За пересування робочого столу буде відповідати автодомкрат. Він дозволить переміщати консоль на 10-12 см. Для обробки не дуже великих деталей цього цілком достатньо.
- З фанерних листів робите стільницю. Створену конструкцію закріплюєте цвяхами. Фахівці радять використовувати нержавіючі гвинти (придбайте кріплення з утопленими головками).

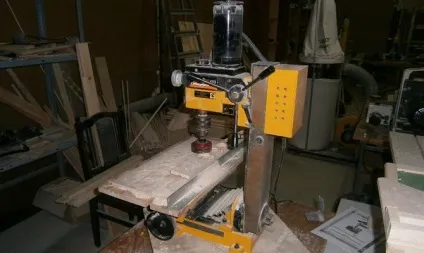

Збірка обладнання для фрезерування металу
Тепер з квадратної труби і металевого куточка зварюєте лещата (креслення цих елементарних пристосувань доступні в інтернеті). Отримане затискні пристрої за допомогою саморізів необхідно прикріпити до стільниці. Через лещата також буде потрібно пропустити сталевий штир з нанесеною на нього різьбленням. Далі все просто:
- Встановлюєте дриль в станину (шпиндель електроінструмента повинен дивитися вниз), зміцнюйте її гайками і гвинтами. Бажано, крім того, приварити до станини невеликі перемички, а потім приєднати до них метизними виробами дриль. У цьому випадку стійкість приводного пристосування буде набагато вище.
- Монтуєте конус Морзе на шпиндель, а потім цанговий (можна використовувати і свердлильний) патрон.
Ось, в принципі, і все. Ви отримали в своє розпорядження непогану саморобну конструкцію. У ній при роботі пересувається консоль, на якій фіксується фрезеруемая деталь. А сам фрезер залишається нерухомим.
4 Ліфт для побутового фрезера - корисне пристосування
При бажанні можна додатково зробити спеціальний ліфт, який спростить процес використання верстата, зібраного своїми руками за описаною технологією. Тоді пересуватися буде каретка з інструментом, а робоча поверхня залишиться нерухомою.
Ліфт дозволяє оперативно заміняти різальний інструмент на саморобному верстаті, а також максимально точно вивіряти геометричні параметри фрезеруемих виробів. Крім того, ліфт підвищує безпеку експлуатації агрегату. Він дає можливість майстру не контактувати з робочим інструментом. Ви просто-напросто встановіть важіль або невеликий комірець і будете з їх допомогою пересувати ліфт уздовж саморобної фрезерної установки.
Ліфт саморобної фрезерної установки
Своїми руками цей елемент верстата робиться так:
- З текстоліту вирізаєте опорну пластинку. Монтуєте її на стільницю.
- Приєднуєте дві стійки до пластини. Важливо! Стійки по відношенню один до одного ставляться строго паралельно.
- Ставите каретку на верстат. Монтуєте на неї фрезер.
Переміщення каретки забезпечується штовхає механізмом. Все, як бачите, дійсно просто. Але потрібно розуміти, що ліфт зобов'язаний бути стійким і максимально жорстким. Якщо він буде неякісно змонтований і закріплений, при фрезеруванні може виникнути люфт. А це гарантовано призведе до псування оброблюваного на верстаті вироби.
