Саморобний блок живлення для акумуляторного шуруповерта мозгочіни
Давайте розберемо все за і проти такої модернізації
Почнемо мабуть з мінусів. Найбільша і єдина проблема - це прив'язка проводами саморезоверта до розетки, яка з лишком перекривається нижчепереліченими плюсами:
- Шуруповерт завжди готовий до роботи, проблема незаряджених акумуляторів (або не вчасно розрядили) відпадає.
- Прекрасно почуває себе в середовищі низьких і негативних температур, на відміну від акумулятора.
- Якщо рідні акумулятори здохли, а купувати нові душить жаба, то блок живлення повністю замінює акумулятори.
Якщо вас влаштовують такі умови, то почнемо!
Блок живлення можна зробити імпульсним або трансформаторних. Чому я зупинився саме на трансформаторному варіанті, буде зрозуміло по ходу прочитання статті. Якщо ваш шуруповерт працює від 12 або 14 вольт, то раджу зупиниться саме на імпульсному блоці живлення від комп'ютера. Такий варіант вимагає мінімум переробки і витрат.
Причина модернізації: Акумулятори швидко сідають, навіть тоді, коли вони були новими.
Мета модернізації: Отримати гібрид, що працює від акумуляторів і від мережі.
Для харчування потрібен струм, порядку 10А. Тут постає питання застосування комп'ютерного блоку живлення, але ось невдача - шуруповерт працює від 18в. При подачі на нього 12в крутить дуже мляво і можна загальмувати рукою майже не докладаючи ніяких зусиль. Хоча деякі стверджують, що шурупорвёрт нормально крутить і від 12 вольт, але тепер так сказати, міф перевірений і зруйнований.
Залишається 2 варіанти - переробляти ШІМ управління імпульсного блоку, щоб він видав потрібне напруження, або використовувати трансформатор з потрібним напругою.
Ще одним мінусом імпульсного блоку живлення є те, що він розрахований для роботи при кімнатній температурі, і не відомо, як він поведе себе при більш низькій. Трансформатора в принципі практично все одно в яких умовах його експлуатують. Хоча це все припущення, яких не перевірено на практиці.

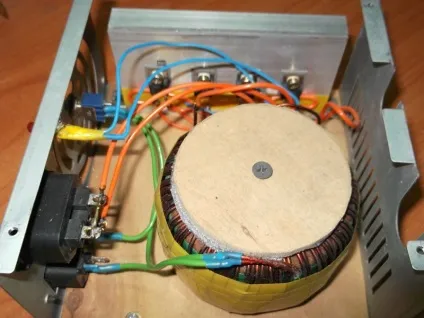

Потужний трансформатор на 18 вольт досить складно знайти, а для мене стало неможливо. Ось на цьому моменті я хотів повернуться до варіанту з комп'ютерним блоком живлення, але раптом, як кажуть майстри 7 рязрядов в руки випадково потрапив тороидальний трансформатор з намотаною первинною обмоткою. Залишилося тільки намотати вторинку, у мене вийшло близько 90 витків проводом 1.5.
Якщо ви зважилися перемотати трансформатор на іншу напругу. то вам допоможе програма Power Trans.
Блок живлення виконаний в корпусі від AT блоку. Роль випрямляча грають 10 амперні діоди Шотткі, включені по мостовій схемі. 220 надходить на рідній роз'єм блоку, 18в виходить з роз'єму, призначеного для підключення монітора. Тумблер є виключаеться харчування, а світлодіод сигналізує про наявність 18в.

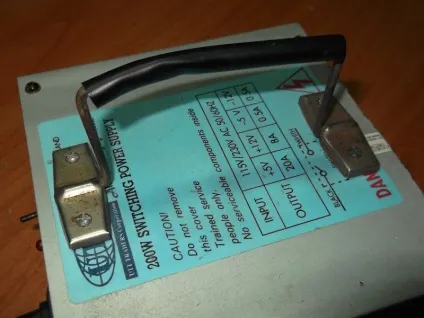

Для зручності в роботі та перенесенні блок оснащений складною ручкою:

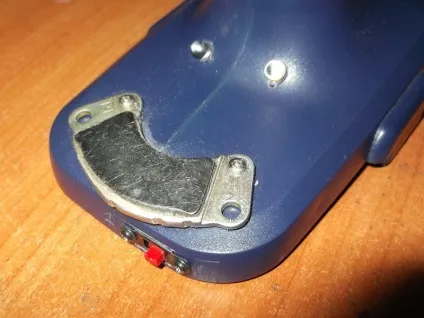

Так як мені потрібен гібрид, довелося вивести окрему лінію харчування для підключення блоку:
При цьому не варто забувати від'єднувати акумулятори при роботі від блоку.
Скориставшись нагодою, при розбиранні саморезоверта додав підсвічування робочої зони:

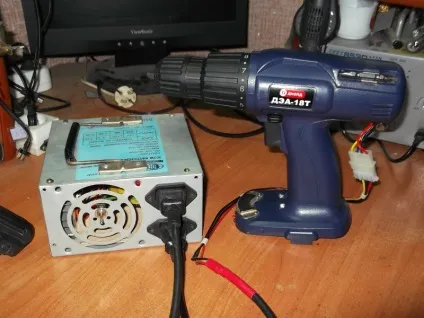

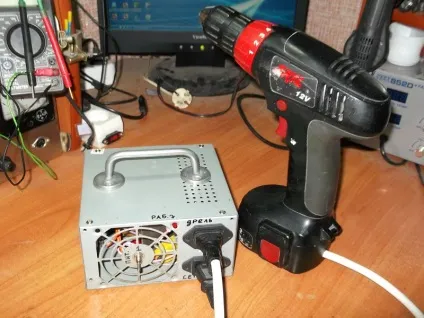

В результаті вийшов такий мутант:
Причина модернізації: Помер рідний акумулятор, відновлення невиправдане.
Мета модернізації: Замінити акумулятор блоком живлення.
Ось тут мені попався агрегат на 12 вольт, і я підключив його до комп'ютерного блоку живлення. Але не нут то було - блок став йти в захист. Підключив його до більш потужному БП, картина не змінилася. Причиною тому стала короткозамкнутая обмотка двигуна. Щітки у двигуна виявилися істотно більшими, і я вирішив зробити трансформаторний блок живлення, в ньому захисту немає. У будь-якому випадку двигун якийсь час попрацює, а потім його можна буде замінити (прекрасно підходять від інших шуруповертів та від автомобільних помп).

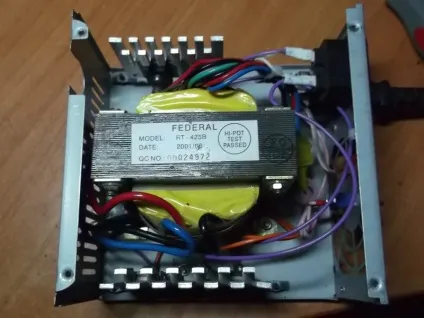

Ось тут мені знадобився трансформатор від ДБЖ, вдало пролежав у мене під столом пів десятка років в очікуванні свого зоряного часу. Якраз під шукані 12в.
Все зібрано за тим же принципом, тільки замість діодів Шотткі використовував 3 діодні збірки Шотткі, здобуті з комп'ютерних БП.
У попередньому блоці я використовував цілий шнур для підключення монітора, але так робити не варто. Перетин рідного шнура мало, і викликає нагрівання і втрати. Правильніше використовувати тільки роз'єм. До нього я підпаяв двожильний ПВС 2,5 квадрата:
Сильно довгий низьковольтний шнур краще не використовувати, будуть втрати. Краще зробити довше мережевий шнур.

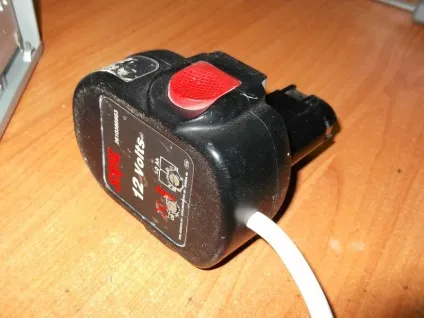

Вийняв з корпусу акумулятора банки і підключив харчування:
