Саморобна охолоджуюча підставка для ноутбука

RXN IceNote One Як відомо, при використанні ноутбука виникає тільки дві проблеми - перегрів і мала кількість USB роз'ємів. Обидві проблеми досить легко вирішити. У першому випадку купуються спеціальні охолоджуючі підставки під ноутбук, в другому випадку - USB розгалужувачі або так звані USB хаби. Останнім часом на ринок надійшли охолоджуючі підставки з вбудованим USB перехідником. Одну з таких ми і збираємося розглянути в даній статті. Всі картинки клікабельні.

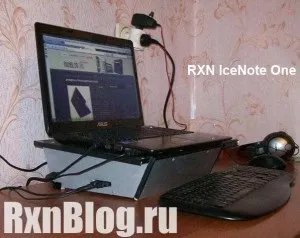

Зустрічайте, «Rxn IceNote One» - охолоджуюча підставка для ноутбука Asus K53SD з USB перехідником (4 USB), картрідером, вентилятором 120 мм і подвійним харчуванням (USB + блок живлення). Але дана підставка для ноутбука існує лише в єдиному екземплярі і зроблена мною для мого ноутбука)).

Що вміє наша підставка?
Крім охолодження ноутбука від 12 см вентилятора, в «Rxn IceNote One» є картрідер для всіх видів флешок на правій стороні. Зліва розташовані 2 порти USB для підключення мишки і клавіатури. Є ще 1 запасний USB всередині підставки. Харчування у підставки подвійне. За допомогою адаптера підставка може працювати від мережі, споживаючи 12 вольт. При цьому роботу вентилятора можна регулювати - від максимальної швидкості до повного відключення. Також є можливість роботи вентилятора від USB роз'єму ноутбука. Але так як USB видає всього лише 5 вольт, то вентилятор працює не в повну потужність, але цього вистачає на охолодження корпусу. При бажанні можна використовувати і USB зарядку, якщо блок живлення стане непрацездатним. Блок живлення і USB кабель підключаються до вентилятора за допомогою Молекс, так що якщо вентилятор вийде з ладу, його легко можна замінити.

Дана саморобна охолоджуюча підставка була зібрана за 4 години з підручних матеріалів. Вентилятор в даній підставці знаходиться саме під вентиляційними отворами ноутбука Asus K53SD і судячи з тестів відмінно охолоджує систему в цілому.
У зв'язку з цим була мною була розроблена дана підставка з урахуванням всіх моїх побажань:
- наявність USB хаба
- наявність картридера під M2 флешки (Sony Ericsson)
- зручний кут нахилу для дисплея
- харчування як від мережі, так і від USB.

Інструкція по збірці охолоджуючої підставки для ноутбука.
Інструменти:
- мозок, бажано функціонуючий і не блондинистий.
- руки, причому прямі від заснування.
- ноутбук, для якого, власне кажучи, і збирається підставка.
- ножівка по металу або електролобзик.
- дриль зі свердлами 3 і 6 мм.
- шуруповерт.
- ізоляційна стрічка.
- молоток, напилок, наждачний папір.
- олівець, лінійка і канцелярський ніж.

матеріали:
- лист ламінату (підлоговий). Схожий на вагонку з пазами. Ширина 20 см, товщина 1 см, довжина 1.5 м. Хотів використовувати оргскло для корпусу, але не знайшов.
- шурупи довжиною 4 см по дереву для кріплення вентилятора (4 штуки)
- шурупи для гіпсокартону довжиною 2 см (близько 20 штук)
- фарба срібляста (був балончик фарби в гаражі, батько диски фарбував).
- лак корабельний прозорий, для покриття готового виробу.
- 2 канцелярські прищіпки для ніжок.
- наклейки для краси (купував «білого тигра» для покетбука, залишилася друга частина. По суті, подібні наклейки можна придбати в автомагазині по 30-50 рублів.)

На матеріали для підставки я не витратив ні копійки. Матеріали і інструменти були в гаражі, електронні запчастини знайшлися в робочому столі.

Збірка підставки Збираємо охолоджуючу підставку.
1. З листа ламінату вирізаємо деталі для нашої підставки. Це дві бічні стійки, верхня частина, скріплена з двох частин, передня частина і пластина для скріплення бічних стійок. У верхній частині проробляємо отвір під вентилятор в тому місці, де на ноутбуці розташовані вентиляційні отвори. У бічних стійках пропилюємо отвори під USB хаб (зліва) і під картрідер справа. Передня планка повинна трохи (на 1-1.5 см) виступати над верхньою частиною, щоб ноутбук не скочувався). Кут нахилу я вибрав невеликий. Різниця у висоті між передньою частиною стійки і задньої в 2 см (7 і 9 см). З такою висотою зручно працювати і без зовнішньої клавіатури.

Конструкція в зборі 2. Відпилюємо від USB кабелю не потрібний нам роз'єм і бачимо там 4 проводка: чорний, червоний, білий, зелений. Білий і зелений нам не потрібні. Беремо молекс роз'єм (пластикова штучка з 4-ма штирями) і скручуємо дроту: чорний з чорним, червоний з жовтим. Саме з жовтим, бо потім ви не вставите молекс роз'єми один в одного. Таким чином USB кабель для живлення готовий.
Беремо блок живлення від антени, відкушуємо кріплення для кабелю. Бачимо 2 дроти: чорний і червоний. Беремо молекс роз'єм з 4-ма штирями і скручуємо проводки як було сказано вище. Все це добре ізолюємо. Залишилося підготувати вентилятор. Звичайний корпусних вентилятор має 3 проводка: чорний, червоний і жовтий. Відкушуємо жовтий бо нам він не потрібен. Беремо молекс роз'єм без штирьків і з'єднуємо жовтий з червоним проводом, чорний з чорним. Таким чином, отримуємо можливість подлюченія USB кабелю і блоку живлення до вентилятора.

Rxn Ice Note з різних сторін 3. За допомогою напилка і наждачного паперу доводимо до досконалості деталі і скручуємо їх шурупами по гіпсокартону.

4. Фарбуємо зібрану підставку фарбою, потім лаком і чекаємо повного висихання.

5. Після того, як підставка висохне починаємо збірку електронної частини. Встановлюємо картрідер, USB хаб, підключаємо картрідер через USB всередині підставки (2 USB зовні, 2 всередині).

6. Канцелярські прищіпками регулюємо висоту підставки.

7. Клеим наклейки і радіємо)!

При харчуванні від мережі, середня температура ноутбука на підставці знизилася на 10-15 градусів, що дозволяє не включатися кулеру.
заміри температури
ЦП - центральний процесор
ДП - графічний процесор
HDD - вінчестер.
Температура вказана в градусах Цельсія.
Дерзайте, може у вас вийде краще ніж у мене))
