Саморобна макетна плата, мозгочіни

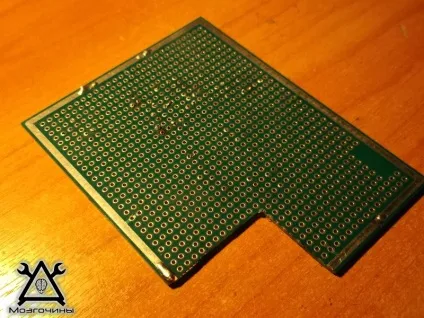

У розпорядженні є заводська макетна плата ось такого типу:

Вона не подобається мені з двох причин:

1) При монтажі деталей доводиться постійно вертіти туди-сюди, щоб спочатку поставити радіодеталей, а потім припаяти провідник. На столі поводиться нестійкий.

2) Після демонтажу отвори залишаються залиті припоєм, перед наступним використанням плати припадає їх прочищати.

Пошукавши в інтернеті різні види макетних плат, які можна зробити своїми руками і з доступних матеріалів, натрапив на кілька цікавих варіантів, один з яких вирішив повторити.

Цитата з форуму: «Я, наприклад багато років, використовую ось такі саморобні макетні плати. Зібрані з шматка склотекстоліти, в який наклепаного мідні штирі. Такі штирі можна або купити на радіоринку, або виготовити самому з мідного дроту діаметром 1,2-1,3 мм. Більш тонкі штирі занадто сильно гнуться, а більш товсті забирають занадто багато тепла при пайку. Ця «макетке» дозволяє багаторазово використовувати самі затрапезного радіоелементи. З'єднання краще робити проводом під фторопластовою ізоляції МГТФ. Тоді одного разу виготовлених решт вистачить на все життя. »

Думаю, що такий варіант підійде мені найбільше. Але склотекстоліти і готових мідних штирьків в наявності немає, так що зроблю трохи по-іншому.

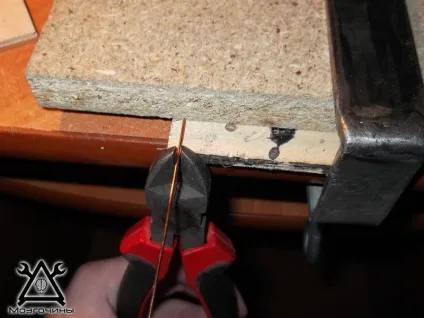

Мідний дріт добув з дроту:

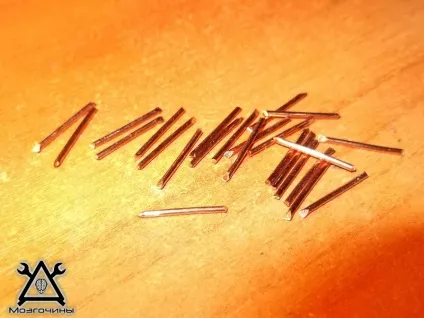

Зачистив ізоляцію і за допомогою нехитрого обмежувача наробив штирьків однакової довжини:

Діаметр штирьків - 1 мм.

За основу плати взяв фанеру товщиною 4 мм (чим товще, тим міцніше будуть триматися штирі):

Щоб не мучитися з розміткою, скотчем наклеїв на фанеру розлініяний папір:

І просвердлив отвори з кроком 10 мм свердлом діаметром 0.9 мм:

Отримуємо рівні ряди отворів:

Тепер потрібно забити штирі в отвори. Так як діаметр отвору менше діаметра штирі, з'єднання вийде внатяг і штир буде щільно зафіксований в фанері.

При забиванні штирьків під низ фанери потрібно підкласти металевий лист. Штирі забиваються легкими рухами, і коли звук зміниться, значить, штир досяг листа.

Щоб плата не ерзала, робимо ніжки:

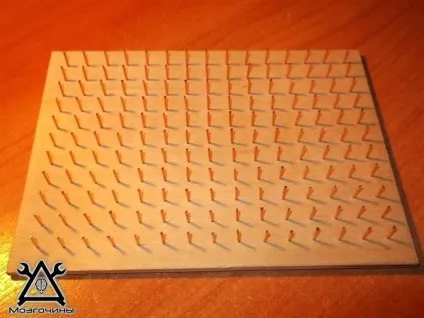

Макетна плата готова!

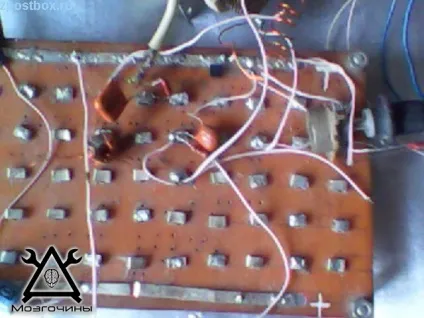

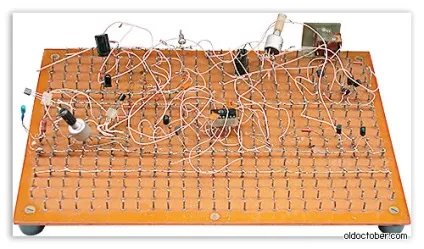

Таким же методом можна зробити плату для поверхневого монтажу (фото з інтернету, радіоприймач):

Нижче для повноти картини я приведу декілька придатних конструкцій, знайдених в інтернеті.

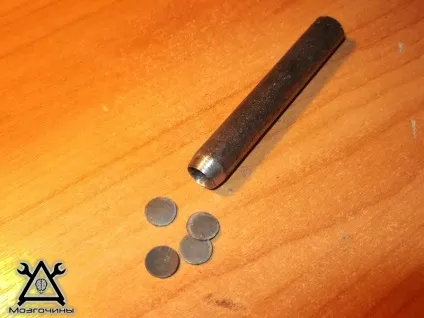

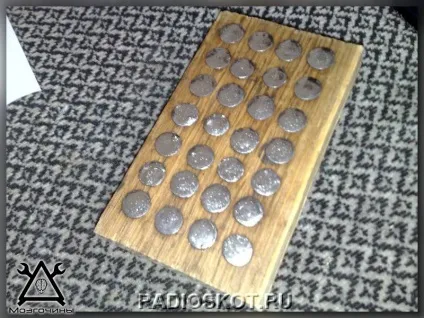

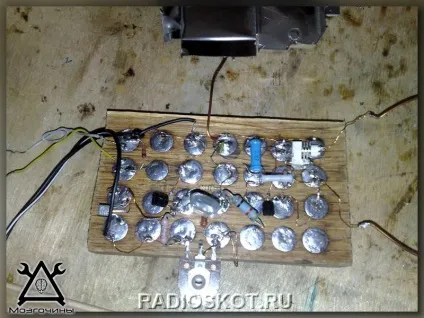

У відрізок дошки забиваються канцелярські кнопки з металевою головкою:

Залишилося тільки залудити їх. Обміднення кнопки лудяться без проблем, а от зі сталевими доведеться повозитися.

Зробити таку плату дуже швидко і просто.

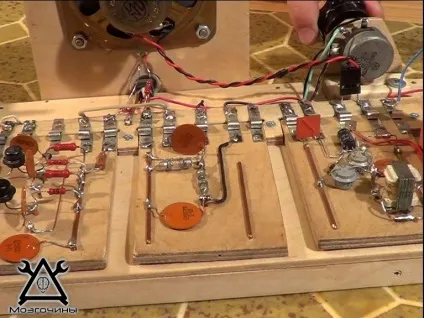

У нефольгірованние стеклотекстолите сверлится ряд отворів, в яку протягується смужки з жерсті.

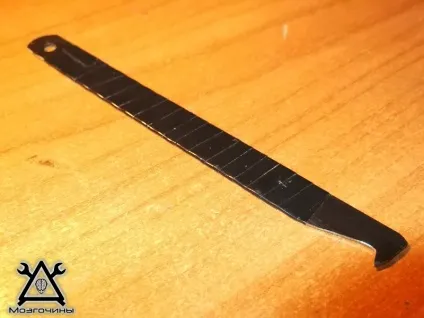

Для такої плати знадобиться фольгований склотекстоліт і ось такий скребок, зроблений з полотна від ножівки по металу:

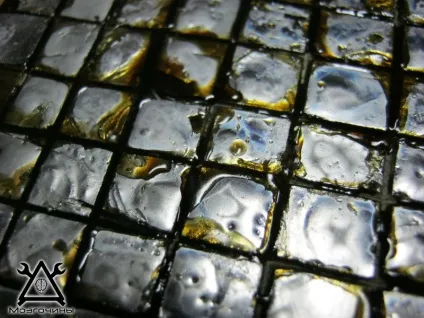

У текстоліті потрібно порізати фольгу різаком на квадратики, і плата готова:

Цей же метод можна використовувати для нарізки доріжок на платах.

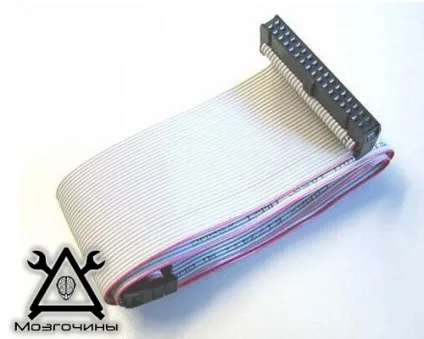

Випадково побачив ідею, як можна зробити беспаечное макетну плату з роз'ємів комп'ютерних шлейфів:

Склеювання таких роз'ємів дозволяє отримати плату будь-яких розмірів.

У радіогуртку робили плату як в варіанті 3, тільки не текстолітову, а з оргскла. Вийшла досить зручна річ. Оргскло при пайку зовсім плавилося і не горіло. Пізніше будинку хотів повторити таку ж конструкцію, але використовуючи не оргскло, а денце від банки з йогуртом (через брак оргскла і верстата для свердління). Не вийшло, при тому, що піднесло паяльника «плата» випаровувалася, залишалися від неї лише бляшані смужки.
До речі, паяти на плати з дірочками (макетке або печатки) краще для здоров'я, так як час пайки однієї деталі менше

Я і сам раніше паял на старих платах, потім перейшов на макетке з гніздами. А взагалі ідея з кнопками мені сподобалася - просто, швидко і доступно.
