Саморобна циркулярна пила конструкція (відео)

Дискова ручна пила - зручний і функціональний інструмент для розпилу заготовок з деревини. З її допомогою можна розкроїти листи фанери, пиляти дошки, обрізати брус, плінтуси, лиштви і т.д. Але при великому обсязі робіт, наприклад, при будівництві будинку, зручніше користуватися стаціонарним варіантом пристрою. Як зробити циркулярку своїми руками з ручного інструменту?

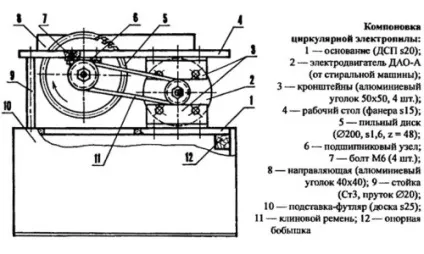

Схема саморобної циркулярної пилки.

Конструкція і матеріали для стаціонарної пили

Саморобна циркулярна пила своїми руками може бути виготовлена шляхом закріплення ручного інструменту на стійкій основі. У найпростішому варіанті пристрій встановлюється на дерев'яних козлах або на столі, змонтованому з фанери і дощок. Інструмент закріплюється знизу фанерного листа, для зубчастого диска робиться пропив в стільниці.

Параметри конструкції верстата залежать від розміру оброблюваного матеріалу. Відповідно до нього підбирається потужність ручного інструменту (800-1200 Вт або більше). Для виконання чистого зрізу краще встановити модель з частотою обертання 3000-4000 оборотів.

Для виготовлення верстата потрібні матеріали з деревини, кріпильні засоби та інструмент:

Інструменти для виготовлення саморобної циркулярної пилки.

фанера товщиною від 20 мм;
дошка для ребер жорсткості і ніжок (50 × 100 мм);
наждачний папір, столярний клей і лак;
болти, саморізи, струбцини;
рулетка, олівець, лінійка;
електролобзик, дриль, шуруповерт.

Висота столу підбирається по зростанню майстра і зазвичай становить близько 1 м, довжина стільниці залежить від розміру матеріалів, які планується обробляти.

виготовлення стільниці

Робоча поверхня випилюється електролобзиком з фанери за прийнятими розмірами. Заготівля обробляється наждачним папером або шлифмашинкой. Краї стільниці фрезеруються.

З нижнього боку листа виконується розмітка під кріплення ручної пилки. Намічається сектор для отвори під диск. Якщо планується розпил заготовок під різними кутами, проріз повинна мати трапецеїдальний контур з розширенням вниз. Паз вирізається ручної циркуляркою, попередньо на кінцях наміченого сектора висвердлюють отвори ø10 мм. Також отвори необхідно зробити в станині інструменту і стільниці для кріплення на болтах.

Далі проводиться розмітка рами жорсткості для горизонтальної поверхні столу. Ребра по периметру повинні відступати від краю стільниці на 5-10 см. Випиляні за розміром дошки прикладаються торцем до розмітки на нижній поверхні листа, олівцем обводятся їх контури.

Схема стільниці для циркулярної пилки.

Посередині розміченого контуру рами проводиться центральна лінія. На ній відзначаються місця під саморізи для кріплення ребер. Під кріплення висвердлюють наскрізні отвори з фаскою зверху для утапливания капелюшків. Саморізи повинні укручуватися через 10-20 см, від кутів рами - на відстані по 5 см.

Дошки садять на столярний клей по наміченому периметру і затискають струбцинами. Після висихання клею, не знімаючи притискних пристроїв, вкручують саморізи з загвинчуванням капелюшків в потай. У кутах в торець рами вкручується по 2 самореза. Потім до готової стільниці необхідно прикріпити стійкі ніжки.

Збірка столу для циркуляційної пилки

Дошки, підготовлені для ніжок, відрізають по довжині під невеликим кутом зі звуженням донизу. Верхні торці теж скошують, щоб конструкція стояла з невеликим розпором. Ніжки кріпляться до рами стільниці болтами через висвердлені отвори. Для кращої міцності з'єднання в стяжку можна включити квадратні бруски, вклеєні у внутрішні кути рами.

У циркулярну пилку залишається встановити робочий механізм. Ручна циркулярна пила монтується до стільниці верстата знизу. Диск вставляється в вирізану проріз, пристрій кріпиться за допомогою гвинтів, головки яких повинні бути втоплені зверху в фанерний лист урівень.

В якості захисного шару для матеріалу і поліпшення ковзання заготовок стільницю і інші дерев'яні деталі верстата покривають лаком в декілька шарів. На поверхню стільниці можна нанести розмітку для обрізки торців плінтусів або наличників, які готуються до стикування «на вус».

Схема монтажу столу для циркулярної пилки.

В іншому варіанті робоча площина верстата виготовляється з двох металевих пластин. Вони кріпляться до рами болтами з залишенням зазору під диск. Отвори під болти Зенко зверху для заглиблення головок. Планка для контролю розміру розпилюється може кріпитися струбцинами.

Більш зручний упор для розпилюється деталі виготовляється із сталевого куточка з полками 60 і 80 мм. Довжина його повинна бути більше довжини столу. Кінці вузької полки відрізаються, а широка загинається на стільницю. У вушках висвердлюють отвори і нарізається різьба під затискні болти. Направляюча планка з куточка встановлюється за шаблоном заготовки і фіксується болтами до торця стільниці.

При постійному використанні верстата стіл краще виготовити зі сталевих куточків за допомогою зварювання.

Кнопку включення можна закріпити на рамі стільниці або встановити її на стіні майстерні, використовуючи для підключення верстата подовжений кабель. Клавішу включення на корпусі пилки можна зашунтувати або просто зафіксувати хомутом. Доступ до відключати верстат пристрою повинен бути безпечним.

Міні циркулярна пила своїми руками

Для розпилювання деталей невеликого розміру можна виготовити міні-верстат без робочого столу. Як електроприводу для розпилювальних механізму може послужити стара дриль. Спеціальний вал для вставки в патрон дриля доведеться замовити у токаря. На нього повинен міцно насаджується зубчастий диск і 2 підшипника.

Каркас для установки вала виготовляється з двох паралельних відрізків дошки твердих порід деревини з отворами для запресовування підшипників. Робочу поверхню можна виготовити з оргаліту або оргскла. Дриль і каркас пристрої кріпляться до дошки товщиною 30-40 мм. Інструмент, встановлений вгору ручкою, повинен бути надійно закріплений хомутом до основи в циліндричної частини корпусу близько патрона. Дошка, що служить підставою міні-циркулярки, притягається до звичайного столу струбцинами. Корпус перевернутої дрилі і плита підстави повинні знаходитися на одному рівні.

Направляючу планку для міні-циркулярної пилки можна виготовити з бруска 50 × 50 мм. На одному кінці його жорстко закріплюється упор, випиляний з дошки. Він повинен прилягати до торця робочої поверхні. В іншій торець направляючої планки закріплюється шпилька з різьбленням. На неї надівається другий завзятий елемент (брусок) через висвердлений в ньому отвір. Упори стягуються за допомогою закручування на шпильці гайки-баранчика. Направляючий обмежувач встановлюється на необхідну відстань від диска і закріплюється за типом струбцини.

Саморобна міні циркулярна пила дозволяє відпилювати деталі досить малої товщини.

На ваш розсуд саморобну циркулярну пилку в простому виконанні ви можете вдосконалити установкою додаткових елементів і застосуванням інших матеріалів. Поліпшити функціонал верстата можна обладнанням його кареткою для подачі матеріалу, зміною кріплення робочого механізму, установкою інших додаткових пристроїв для керування пилкою.
