Саморобна бурова установка від теорії до практики
Майже перед кожним власником заміського будинку рано чи пізно постане питання про водопостачання. І саморобна бурова установка зараз цілком реальний і навіть вигідний альтернативний варіант послуг професіоналів.
На даний момент вартість робіт з буріння (варіюється в залежності від складності грунту) може становити до 200 $ за метр, і якщо вам необхідна свердловина більш 20м і ви не новачок в слюсарних роботах - можна ризикнути. Тут потрібно врахувати, що більш-менш серйозний апарат обійдеться вам орієнтовно в 1000 $ -3000 $ і близько двох місяців праць.

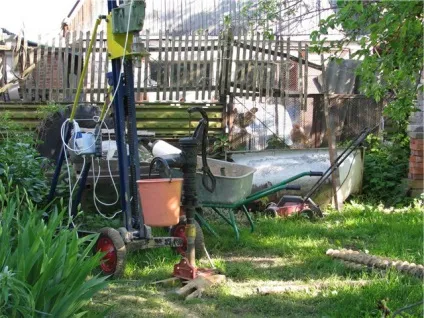

Орієнтовна собівартість саморобної бурової від 1000 $
Звичайно, маючи міні бурову зібрану своїми руками можна ще й заробити, надаючи послуги сусідам по ділянці, у яких немає подібного пристрою і бажаючих заощадити. Також установка може стати в нагоді для буріння під фундамент палі.
Поговоримо про технології
Є кілька основних типів буріння застосовних в нашому випадку. Це канатно-ударне буріння і обертальний буріння. Невеликі установки обертального буріння з промиванням спочатку складніші і нормально бурять тільки дуже м'який грунт, перевірено практикою.
Якщо хочеться більшого, то протягнути дотримати наступні умови:
- вага в робочому стані не менше 1500 кг
- реалізація на гідравліці
- телескопічна щогла близько 5 метрів
З мінусів: складність в реалізації, витратність, менша мобільність. З плюсів: можливість проводити роботи під кутом.
З ударним бурінням все набагато простіше. Сама технологія з'явилася ще 3000 років тому в Китаї і сенс її в наступному. У свердловину скидається важке, гостре долото руйнує породу. Долото закріплено на тросі, для підйому якого, як ви вже здогадалися, можна використовувати будь-який двигун достатньої потужності.

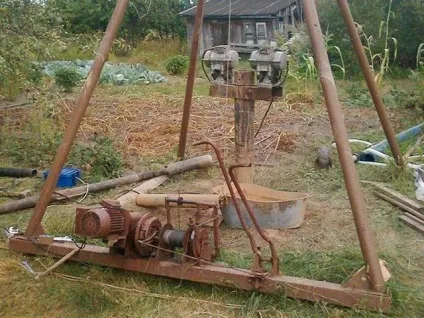

Приклад реалізації бурової канатно ударного типу
Кинув бур - вибив грунт. За один удар може набиратися до метра грунту, але зазвичай це 20 - 40 см. По термінах, робота над 40 метрової свердловиною займає близько 7 днів.
Саморобна малогабаритна бурова установка складається з елементів, частина з яких можна створити власноруч. Для цього достатньо болгарки, зварювального апарат, дрилі і набору інструментів. Але найбільш важливі елементи, такі як вертлюг і замки бурової штанги, виготовляються на високоточних верстатах, тому купувати їх все ж доведеться.
трохи теорії
Бури поділяються на:
- ложковие бури
- змієвикові бури
- бурові долота (наш випадок)
ложковий бур
Застосовують, в основному, для місцевості з пластичними породами (грунт у вигляді суміші піску та глини, або просто глиняний). Тут можна скористатися двома варіантами виконання. Перший варіант - це коли низ ложки виглядає Ковшоподібні різцем. При цьому з лівого боку він у вигляді різця, а з правого - як поперечний виступ. Другий варіант - зробити ложку з труби, підібравши для цього трубу з найкращим діаметром.
змієвиковий бур
Бур зовні схожий на свердло по дереву. Застосовують його для буріння щільних суглинків. Дія змієвидного бура подібна до дії штопора. Обертаючись, він вкручується в породу. Ріжуче лезо змійовика виглядає у формі хвоста ластівки. Воно обов'язково повинно бути загартованим. Самостійно виготовити такий бур буде непросто, тому можна просто пристосуватися, замінивши його льодовим буром або відрізками гвинтових шнеків.
бурові долота
Сам бур складається з вертлюга, бурової штанги і лопатевого бура. Через вертлюг подається буровий розчин до шлангу, що знаходиться всередині штанги. Цю деталь самостійно виготовити не вдасться, так як для цього потрібно точне обладнання. Якщо не буде повної герметичності, може статися витік розчину.
Штанга - це пристосування для передачі обертання від рук до буру, або від двигуна до буру. Також, як уже було сказано вище, через неї йде шланг для бурового розчину. Ці елементи бура мають довжину від метра до 1,8 метра. Але довжину можна і наростити. Це робиться за допомогою замків з прямокутною різьбою.
Лопатевий бур зазвичай має дві лопаті і використовується безпосередньо для буріння. Цікаво також буде знати, що існують ще желонки. Вони потрібні для буріння свердловин ударно-канатним методом на пухких, сипучих, водоносних шарах грунту. Желонки служать також для очищення свердловин після того, як попрацює долото або від скупчився мулу, що заважає притоку води. На тросі желонку скидають в забій, в її порожнину входить грунт відкриваючи клапан. При піднятті клапан закривається і утримує грунт всередині желонки.
Що стосується вишки. Її висота до п'яти метрів. Конструкція у вигляді триноги, зверху знаходиться канатний блок. При ударному бурінні тут використовується балансир. При цьому інструмент зі штангами з метрової чи півтораметрової висоти скидається в забій. Балансир являє собою міцну дошку або дерев'яний брус.
Процес роботи з желонкою
