Рушниця МЦ21 експлуатація та догляд
Рушниця МЦ21 призначена для любительського і промислового полювання. Автоматика рушниці заснована на принципі віддачі при довгому ході стовбура. Ствол - рухомий, відокремлений. Прицільна планка - вентильована. Канал стовбура хромований.
Замикання каналу ствола здійснюється розташованим на остові затвора бойовим упором, який входить в отвір хвостовика стовбура. Ударно-спусковий механізм з внутрішнім курком змонтований на єдиному окремому підстав і призначений для виробництва тільки одиночних пострілів. Витяг гільзи з патронника і відображення її з коробки після пострілу відбувається при русі стовбура в переднє положення.
Конструкція рушниці МЦ21
Конструкція рушниці забезпечує неможливість пострілу при стовбурі з не замкненим затвором. Для виключення випадкових пострілів є неавтоматичний запобіжник типу прапорця, що впливає на спусковий гачок. Ложа - горіхова або букова, з виступами для руки і під щоку. Цівка - знімне, закріплюється на корпусі магазину гайкою у вигляді ковпачка. Магазин - трубчастий, підстовбурний, на чотири патрони. У процесі стрільби подача патрона з магазина в патронник ствола відбувається автоматично при русі затвора в переднє положення. Щоб здійснити черговий постріл, необхідно натиснути на спусковий гачок. Для відключення подачі патрона з магазина є відсічення.
Щоб перевести зупинився затвор з заднього положення в переднє, треба натиснути на кнопку управління. Зовнішні поверхні металевих деталей рушниці рядового виконання прикрашені площинним орнаментом; рушниці штучного і сувенірного виконання мають більш ретельну обробку деталей, відрізняються високохудожньої ручним гравіюванням і карбуванням зовнішніх поверхонь деталей. Технічна характеристика рушниці: калібр - 12; вага - не більше 3,7кг; довжина ствола - 750 мм; довжина патронника - 70мм; дулове звуження - 1мм; зусилля спуску - 1,75-2,5кгс; гарантійна напрацювання - 6500 пострілів.
До кожного рушниці МЦ21 прикладаються: втулка контрольна для перевірки входимость патрона в патронник; кільце для обтиску патрона; виколотка, що застосовується при розбиранні і збірці рушниці; паспорт, в якому наведені в короткій формі пристрій, робота, порядок розбирання та складання рушниці, правила технічного обслуговування, свідоцтво про приймання рушниці технічним контролем і інші відомості.
При пострілі з рушниці МЦ21
При пострілі з рушниці МЦ21 стовбур знаходиться в зчепленому стані з затвором в крайньому передньому положенні. Сила тиску порохових газів передається через гільзу на затвор і зчеплений з ним ствол, повідомляючи їм рух в коробці.
Спільний відкат стовбура і затвора починається з початком руху снаряда по каналу ствола. При русі стовбура з затвором назад зводиться курок і стискаються пружини: бойова (курка), поворотна (затвора) і стовбура. Рух стовбура і затвора вперед відбувається під впливом пружин. На початковій ділянці руху вперед затвор (з гільзою) зупиняється, утримуваний важелем подавача, стовбур ж продовжує рух вперед.
Стовбур і затвор расцепляются, відбувається відмикання каналу ствола. Стовбур, переміщаючись вперед без затвора, на шляху свого руху відображає гільзу з коробки і включає в роботу механізм подачі патрона з магазина на лоток подавача. Патрон переміщається на лоток подавача під впливом пружини магазина. Затвор під впливом поворотній пружини переміщається вперед, піднімаючи лоток подавача з патроном вгору, досилає патрон в патронник, утапливает лоток подавача вниз, замикає канал ствола. При подальшому пострілі цикл повторюється. При витрачення патронів в магазині затвор залишається в задньому положенні.
Правила поводження з гладкоствольною зброєю і його експлуатації є в полювань-мінімум і довідковій літературі по мисливської зброї. Нагадуємо ці загальні правила, а також деякі інші, специфічні для догляду за самозарядним рушницею МЦ21: мисливець повинен добре знати пристрій рушниці, взаємодія його частин, управління ним при заряжении, стрільбі і розрядження; строго доглядати і стежити за чистотою каналу ствола, патронник, затвора і інших частин рушниці.

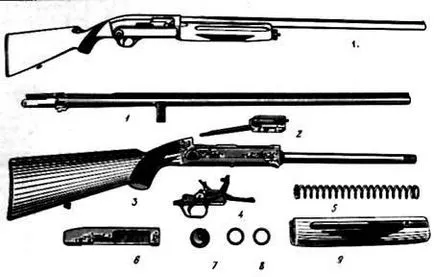

Самозарядна мисливська рушниця МЦ21 12-го калібру.
Рушниця МЦ21 при неповній розробці:
1 -ствол в зборі, 2 - затвор в зборі, 3 - коробка і ложе в зборі, А - ударно-спусковий механізм, 5 - поворотна пружина ствола, 6 - кришка коробки, 7 - ковпачок цівки, 8 - гальмо стовбура, 9 - цівку в зборі.
Перед стрільбою з рушниці МЦ21
Перед стрільбою з рушниці МЦ21 переконатися у відсутності мастила в каналі ствола і патроннику. Не допускати попадання в канал ствола і всередину коробки снігу, піску, частинок рослинного походження та інших сторонніх предметів; не перевіряти працездатність і справність рушниці вручну, без стрілянини із застосуванням патронів. Для перевірки необхідно мати патрони зі стріляними капсюлями, без пороху, тобто свого роду макети; при осічки не відкривати затвор раніше ніж через 7-8 з через небезпеку затяжного пострілу.
Витягувати патрон, що дав осічку, з патронника з особливою обережністю; при відмові, порушення працездатності, не усуває перезарядженням рушниці, або при несправності (тріщина на цівку та інше) припинити стрілянину до виправлення; після припинення стрільби рушниця розрядити, переконатися у відсутності патрона в патроннику. Привчити себе будь-які дії з рушницею починати з даної перевірки; після складання перевіряти роботу рушниці відведенням рухомих частин назад, притримуючи їх рукою при поверненні в переднє положення і виробляючи плавний спуск курка. Уникати неодружених спусків курка, не виробляти розбирання без необхідності.
Огляд, чищення і змащення рушниці МЦ21 робити відразу ж після стрілянини
Розбирання і складання виробляти в послідовності, зазначеної в паспорті на рушницю. При цьому уникати надмірних зусиль, ударів. Протирання, чищення і змащення каналу ствола виробляти з боку патронника. Чищення і змащення каналу ствола повторити на другий і для контролю на третій день після стрілянини. Після чистки біла м'яка тканина, з тугим ходом пропущена через канал ствола, не повинна мати слідів нагару або освинцювання. При пострілі частина порохових газів потрапляє в коробку, що вимагає ретельної чистки деталей.
Для чищення пазів застосовувати дерев'яні палички, надавши їм відповідний профіль. Чищення і змащення рушниці, що зберігається без застосування, виробляти один раз в 1-3 місяці. При зберіганні зброї протягом кількох місяців або років без застосування потрібно консервація рушниці. Мастило на деталі наносити тонким шаром, без видимих патьоків.
Поверхні повинні блищати від нанесеної тонкої плівки мастила. Для цього відрізок чистою м'якої тканини змочити в мастилі, туго віджати і протерти поверхні. Рясне змащення може привести до відмов. Наприклад, мастило, що забила отвір в затворі під вихід бойка, нерідко викликає осічку. При полюванні у вологому середовищі (морське узбережжя, дощова погода, туман та інше) чистку і змазку виробляти щодня незалежно від того, доводилося стріляти чи ні.
Для змащення рушниці МЦ21
Для змащення можна рекомендувати також індустріальне масло І-5А, але до температури -25 ° С. Найбільш універсально масло рушничне РЖ, працездатність рушниці при мастилі цим маслом забезпечується до температури навколишнього повітря -50 º С. Освінцовку каналу ствола знімати металевим йоржиком, рясно змоченим олією. Нагар в каналі ствола можна размягчать гарячою мильною водою або розчином каустичної соди.
При відсутності масла РЖ промивку та очищення виробляти лужним маслом. При чищення і змащення стовбур дуловим зрізом в підлогу ні в якому разі не робити наголос: шомпол, як поршень насоса, при ході вгору втягне в канал ствола з підлоги пил, пісок, крихти та інше. Тому на підлогу треба покласти або кілька газет або непотрібний вам журнал. Свіжу іржу видаляти торцем дерев'яної палички або тканиною, змоченими в олії РЖ або лужному. Щоб іржу розм'якшити, змочену в олії лужному або РЖ тканину покласти на уражене місце і тримати кілька годин (до 10).
При чищенні рушниці МЦ21
При чищенні рушниці після полювання в морозну погоду дати деталям рушниці «отпотеть», краплі води з поверхонь деталей видалити обтиральним матеріалом. Перевозити рушницю слід в чохлі, з видаленим стволом. При перевезеннях не допускати падінь рушниці, притягати до відповідальності випадкового нанесення механічних пошкоджень і попадання атмосферних опадів. Зберігати рушницю почищені і змазаним, зі спущеним курком, краще - з відокремленим стволом.
Приміщення для зберігання - опалювальне, з температурою повітря не нижче + 10 ° С. Завод - виробник рушниці допускає стрілянину стандартними мисливськими патронами заводського виготовлення з паперовими або пластмасовими гільзами. При самостійному спорядженні патронів в домашніх умовах необхідно перевірити гільзи по контрольної втулці, звертаючи увагу на висоту і діаметр фланця; помітно відрізняються - отбраковать.
Порох і дріб для рушниці МЦ21
Порох і дріб зважувати на терезах, прокладки і пижі підбирати однаковими за вагою та розмірами. Не поспішайте збільшувати вагу порохового заряду при неповному відкат рухомих частин рушниці МЦ21. Раніше треба розібратися з гальмівним пристроєм стовбура, мастилом, перевірити, чи немає засмічення. Чи не стріляти спортивними патронами, призначеними для стендових рушниць. Спортивні патрони розвивають максимальний тиск порохових газів вище, ніж допустима для рушниці МЦ21. Можливі неполадки, що зустрічаються при стрільбі з рушниці, їх ймовірні причини і методи усунення вказані в паспорті.
Буває і так: зроблено постріл, рухливі частини здійснили цикл «відкат -накат», гільза з коробки вилетіла через бокове вікно, але черговий патрон з магазина потрапив не на лоток подавача і в патронник, а випав на землю біля ніг мисливця. Мисливець тисне пальцем на спусковий гачок для подальшого пострілу, пострілу ж немає. Щоб встановити причину відмови, слід проаналізувати роботу складових частин рушниці. Патрон з магазину може потрапити в нижнє вікно коробки тільки при піднятому лотку подавача.
Черговий патрон починає переміщатися з магазину, коли ствол вимкне лівий останов патрона, тобто тоді, коли ствол прийшов в переднє положення без затримки. Патрон з магазину повинен потрапити на лоток подавача, а лоток подавача може підняти вгору тільки затвор. Виходить, що затвор розчепити зі стовбуром нормально, але передчасно зірвався з важеля подавача.
Трапляється й інше
Трапляється й інше: після пострілу гільза залишилася в патроннику, черговий патрон з магазина піднято лотком на лінію досилання, затвор при русі вперед уткнувся в цей патрон, а патрон - в гільзу, що не витягнуту з патронника. Ймовірна причина - не відповідає нормам фланець гільзи або НЕ прокалібрований патрон. Бувають і здвоєні постріли.
При перерахованих видах відмов перезарядження рушниці найчастіше призводить до нормальної роботи автоматики, але потім відмова повторюється. Рушниця слід розібрати, оглянути деталі, оцінити ступінь зносу, засмічення, мастила. Провести чистку і змазку деталей. У домашніх умовах перевірити роботу автоматики рушниці із застосуванням макетів. Відібрати з десяток гільз (краще - паперових) з розбитими капсюлями, протерти тканиною нагар, усунути деформацію у зрізу гільз, в гільзи дослати древесно- волокнисті або повстяні пижі, засипати дріб (нормальну наважку), поставити прокладку і завальцевать.
Величину стовпчика пижів підібрати висотою, що забезпечує довжину макета після завальцовки, що дорівнює довжині патронів, які застосовувались при стрільбі. Рушниця зарядити макетами і перевірити роботу автоматики, переміщаючи рухливі частини рушниці руками за стовбур, впершись потиличник прикладу в будь-яку поверхню. Встановлюючи причину відмови, не поспішайте з остаточними висновками, повторіть заряджання рушниці макетами з проведенням циклів «відкат - накат» кілька разів.
У разі необхідності складних слюсарних або інших робіт, а також заміни деталей, слід звернутися в ремонтну майстерню. Дотримання зазначених вище правил забезпечує надійну і безвідмовну роботу рушниці в межах встановленої напрацювання і навіть більше.
