Вічних механізмів не існує, і автомобільні вузли та агрегати не виняток. При русі по нерівних дорогах рано чи пізно ви можете почути стукіт, який чи в кермо. Також стукіт може відчуватися при повороті керма, стоячи на місці. Це головні ознаки того, що настав час ремонту рульової рейки вашого ВАЗ 2110.

Як визначити стан рейки?

Взявшись за рульовий вал біля стику з рейкою, спробуйте посмикати його вгору і вниз. Якщо почуєте стукіт, корпус рейки вимагає ремонту. Справа може бути в відсутності мастила в игольчатом підшипнику.

Для перевірки люфту втулки і зіткнення рейки з рульовою шестернею потрібно взятися за стик рульових тяг з-під капота, і спробувати поворушити вал. Якщо справа в недостатній затягуванні вузлів, це не дуже погано, але якщо стики доносяться з рейки, вам доведеться вибрати один з наступних варіантів:

• покупка нової рейки для ВАЗ 2110;
• відновлення зношеної рейки у майстрів;
• самостійний ремонт рейки.

Якщо у вас є гроші на нову деталь, краще її купите. Професійне відновлення механізму в майстерні теж коштує чималих грошей, а найекономічнішим варіантом є, зрозуміло, самостійний ремонт.

Що потрібно знати?

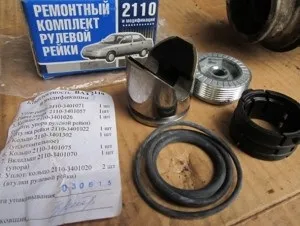

Відновити рейку можна за допомогою спеціальних ремкомплектов для рульової рейки, які мають різні комплектації:

1. Мінімальний комплект з підшипником, шайбою, нової гайкою і втулками (близько 250 рублів).
2. Розширений комплект з валами і підшипниками (близько 500 рублів).
3. Повний ремонтний комплект для рейки, що включає в себе саму рейку (від 900 до 1200 рублів).

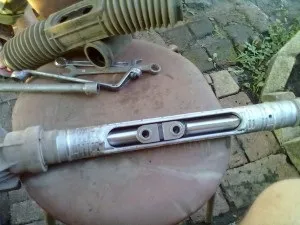

Конструкція рейки ВАЗ 2110

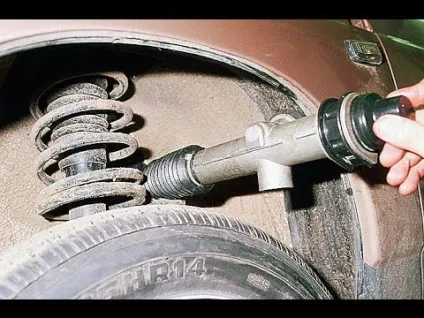

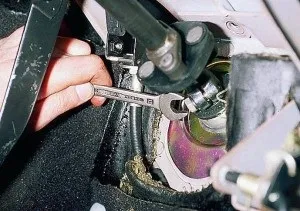

Демонтаж і установка рульової рейки на автомобіль - справа нескладна, але вимагає певного часу і терпіння.

Також вам знадобиться ключ-восьмигранник на 24 з внутрішнім отвором.

Якщо у вас немає в арсеналі такого інструменту, можна використовувати довгий болт з головкою на 17. виточені з шестигранною головки трикутну, злегка підточивши одну з граней. Бічні частини болта підточить під ключ на 10 і ви отримаєте необхідний спеціальний ключ.

Установка ремонтного комплекту

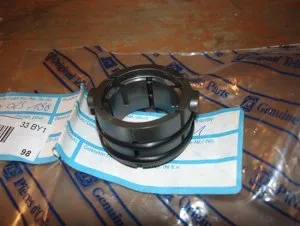

Спочатку потрібно витягти опорну втулку, підчепивши її плоскою викруткою. Після цього місце під опорну втулку потрібно змастити, а потім викруткою через отвір вставляємо втулку на місце.

Підрізаємо кільця ущільнювачів і міняємо роликовий підшипник. Також виробляємо заміну підшипника на валу приводної шестерні.

Вставляємо рейку всередину корпусу і збираємо все в зворотному порядку, змащуючи всі деталі.

Регулювання рульової рейки ВАЗ 2110

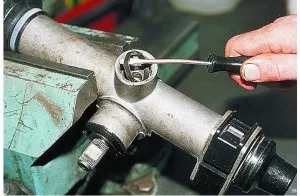

Регулювання рульової рейки автомобіля ВАЗ 2110 виробляють в затиснутому в лещата стані. Механізм фіксують так, щоб він не ворушився. Зробити це можна, підклавши з боків дерев'яні бруски.

Взявшись руками за тяги рейки, звані також вусами, їх потрібно похитати. Це дозволить вам визначити величину люфту.

Для усунення люфту кермової рейки потрібно використовувати виготовлений або куплений спеціальний ключ. Його потрібно вставити і провернути на 10-15 градусів проти годинникової стрілки, а після цього спробувати ще раз похитати тяги, взявшись за них руками.

Якщо люфт ви відчуєте навіть при подальшій перевірці, підтягніть гайку ще на 10-15 градусів. Повторювати процедуру потрібно до тих пір, поки люфт повністю не пропаде.

Вироблення рульової рейки на кожному автомобілі різна, тому певного моменту затягування просто не існує. Слід зазначити, що рейку можна ні в якому разі перетягувати, інакше кермо буде обертатися занадто туго.

Після регулювання рульової рейки на ВАЗ 2110 потрібно закерніть гайку упору, акуратно оббивши різьблення картера.

Перевірка зазорів

Для перевірки зазору між упором рульової рейки і гайкою упору необхідно діяти наступним чином:

1. Зніміть рульовий механізм з «десятки».
2. Встановіть рейку в середнє положення, яке визначають особливим розміром - 87 ± 0,25 міліметрів від торця рейки до осі шестерні. За допомогою спеціального пристосування рейку слід навантажити силою 51 ± 2 кгс на відстані 84 міліметрів від осі шестерні в сторону упору рульової рейки.
3. Максимально допустиме значення зазору між упором і гайкою становить 0,2 мм. Максимальна допустима переміщення Х рульової рейки, яка вимірюється через відносне пересування нажимного пуансона не повинно бути більше 0,16 мм.

Отже, ви тепер знаєте, як замінити і відрегулювати рульову рейку своїми руками, заощадивши гроші на професійному сервісі.
