Для того, щоб встановити надземні і наземні системи, необхідні опори сталевих трубопроводів. Виділяють рухомі і нерухомі опори. Вони і забезпечують надійність пристроїв трубопроводів. Їх прийнято розрізняти по переносимості навантажень і властивостями переданого по трубопроводу матеріалу. На все опорні конструкції, задіяні в установці мережевих труб, є відповідні нормативні стандарти. Властивості опори, відображаються в спеціальних документах АТК24.200.02-90, ГОСТ22815-83. Крім того, є ще технічні умови (ТУ3680-001-04698606-04), промислові нормативи. Вони прирівнюються до заводських нормативам.

Замовити рухомі і нерухомі опори. Отримати безкоштовну консультацію фахівця +7 (812) 777-95-95

Властивості нерухомих опор

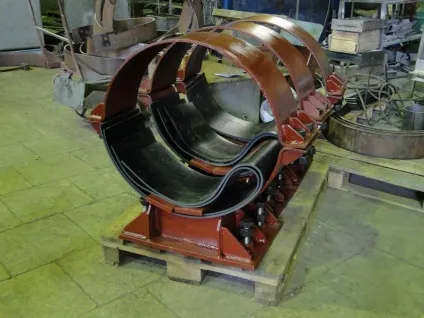

Рухомі та нерухомі опори сталевих трубопроводів - властивості, марки, відмінності

Сама назва говорить про те, що вони сприяють нерухомому розташуванню трубопроводу. Функція нерухомих опор полягає в тому, щоб фіксувати труби в тому вигляді, який закладений в проектному плані. В їх місію також входить приймати на себе навантаження і чинити опір неминучим пошкодженням труб.

Опори сталевих трубопроводів нерухомі класифікуються за марками нормативів:

Крім цих, існують ще близько 15-ти моделей, застосовують їх не так часто, як описані вище.

Хомутове, приварні і таврові опори сталевих трубопроводів нерухомі вважаються самими звичайними і популярними. Для виготовлення тавра використовується двотавр, який розрізають на 2 однакові частини. Або вирізують з листа металу дві гладкі деталі і зварюють їх. Для того щоб вузол був жорстким, в тавр приварюють пересічні ребра.

У складі КП-вузлів є U-подібний елемент і внутрішні ребра жорсткості. Їх полицею кріплять на початку, а інші кінці приварюють до трубопроводу.

Властивості рухомих опор

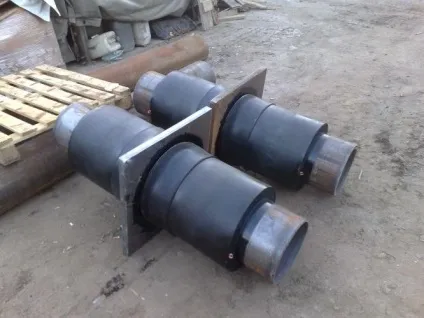

Рухомі та нерухомі опори сталевих трубопроводів - властивості, марки, відмінності

Тут опорний пристрій реалізовує ті ж завдання, що і нерухомий. При цьому труби можуть рухатися по осі або проти.

Опори сталевих трубопроводів рухливі класифікуються за такими марками:

  • ОПБ-1 - компонент, який має форму корита, де розташовується зафіксована їм труба.
  • ОПБ-2 є скоба, зафіксована до основи і охоплює трубопровід.

Каткові напрямні (КН) - пристрій, схоже з корпусним привареним нерухомим елементом. Але тут знаходиться каток, що дозволяє трубопроводу переміщатися з несучою частиною. Для надійного фіксування труби використовують зварений з U-подібним елементом хомут.

Плити опорні (Т43.00) - це залізне полотно з перпендикулярними циліндричними опорами, приварені по кінцях листа. ОПП-1 - схожий з корпусним нерухомим вузлом, але у нього нагорі є компонент у формі корита, по якому ковзає трубопровід. Всі види опорних пристроїв виготовляють під певні діаметри труб.

Опори - це обов'язковий елемент будь-якого трубопроводу. Вони захищають від передчасного пошкодження магістралі, до якого може привести напруга, що утворить в металі під впливом зовнішніх факторів. Крім того, від опорних конструкцій залежить тривалість і надійність функціонування трубопроводу. Тому потрібно вибирати якісні вироби, які мають відповідні сертифікати.
