Ручний термопринтер для етикеток

Останнім часом я неспішно займався проблемою маркування та зберігання матеріалів для свого 3D принтера, обліку його витрати, а також думав як краще систематизувати обробку замовлень на 3D друк. Для автоматизації наявних матеріальних запасів, а також для обліку замовлень був придбаний даний принтер.

Для початку опишу ситуацію.
Існує безліч різних матеріалів для 3D друку, наприклад: ABS, PLA, HIPS, PVA, Watson - це тільки ті деякі, якими я користуюся. А є ж ще і бронзові, дерев'яні пластики, є пластики, що вимагають настройки окремих параметрів при друку. І якщо HIPS я можу визначити на дотик (він м'якше, ніж ABS) і Watson на вигляд (прозорий), то відрізнити синій PLA від синього ABS я так просто не можу. А тим більше запам'ятати, яка котушка коли була куплена і у якого виробника становить ще більшу проблему.

Якість пластика відрізняється у різних виробників дуже сильно. Часто буває, що і у одного виробника пластик, вироблений різними змінами має різні характеристики (температуру плавлення, пластичність, температуру склування і т. П.). Це дуже сильно впливає як на сам процес друку (мені необхідно підбирати налаштування температури практично під кожну котушку), і так і на готовий результат (роздруковані деталі тріскаються, розшаровуються). Не менш важливо і те, що пластик гигроскопичен (ABS, PVA - сильніше, PLA і HIPS - менш), тобто при тривалому зберіганні накопичує вологу, що негативно позначається на результаті друку. Дату покупки і час зберігання я також хотів враховувати.

Додатково, я хотів вести облік, скільки на конкретній котушці залишилося метрів, скільки вже витрачено. Це не складно, як правило, лічильник є і в принтері, і в слайсери (видається оцінка часу друку та витрати філамента в грамах і метрах).

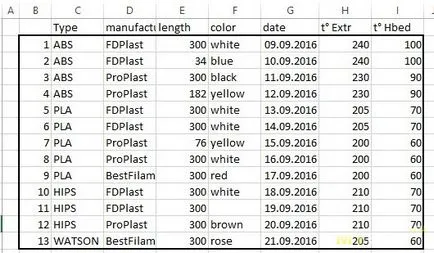

У першому наближенні таблиця обліку виглядала якось так.

Що стосується обліку замовлень, то у мене була ідея наклеювати стікери з QR-кодом, в якому можна зашифрувати інформацію про одержувача, терміни замовлення, можна вставити посилання на модель або зберегти параметри друку (наприклад, ABS / blue / 235 ° / 90 ° / 40mm * s). Це буває корисно.

Спочатку я хотів придбати недорогий POS-термінал (58 мм), але за відгуками, він виявився не дуже зручний для мого проекту: потребує стаціонарного комп'ютера з підключенням по RS232 / USB, і не вміє друкувати на стікерах. Я спочатку думав друкувати і наклеювати етикетки скотчем, але потім відмовився від цієї ідеї.
Існують також термо-маркиратори. але обсяг інформації, яку можна передати в даних етикетках дуже обмежений, стікери вузькі, та й не дуже зручно користуватися.

Я вибирав з декількох BT термо принтерів (раз. Два. Три), відмінності у них невеликі, мені сподобалася ось ця модель, що має 2х18650 акумулятора, блок живлення / СЗУ. У комплекті також йде пару невеликих рулонів тестової термобумаги. Забігаючи вперед скажу, що на стікерах друкує відмінно!

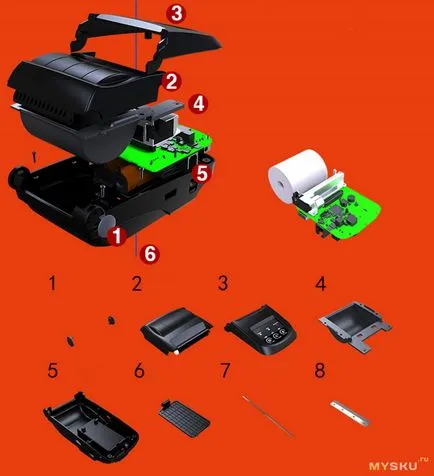

Характеристики принтера і тип використовуваних видаткових матеріалів

Так як хотів принтер швидше (а не чекати поки гірбест вишле в кінці наступного місяця), то вибрав і замовив принтер з наявності на складі (відзначайте позиції «in stock»), вибрав комплект із зарядним пристроєм американського стандарту (US plug, інші були в наявності). Для мене це не критично - принтер все-одно працює від батарейок (для зарядки АКБ у мене є зовнішнє з / у, та й перехідник під американський стандарт теж є).
Однозначну плюс - це доставка кур'єром SPSR. (Носять ці посилки прямо до дверей, попередньо домовляються, дуже зручно).

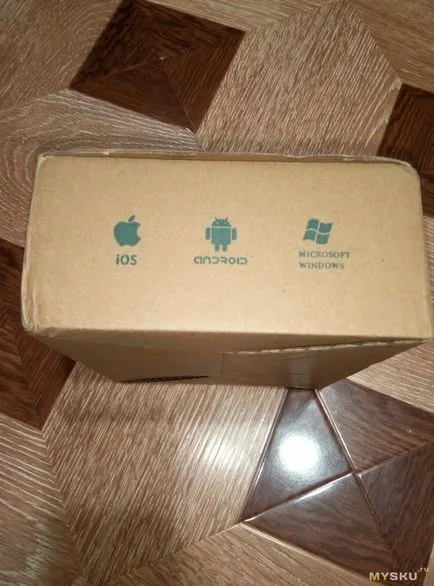

Коробка упакована добре, сильно не пом'ялася при доставка, та й там особливо м'яти нічому.

На коробці написано виробник: Nyear Tech.

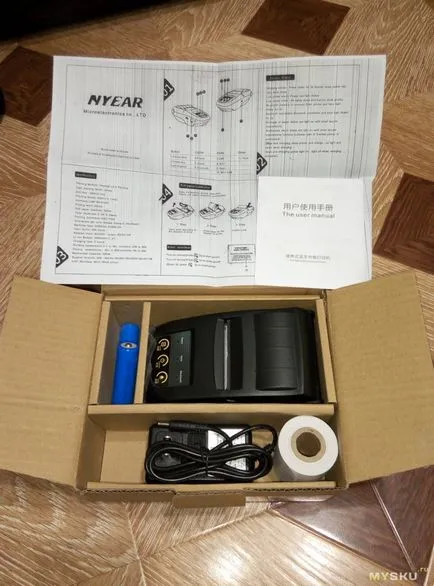

Присутні дві інструкції: одна розширена на китайському з тестування, одна в картинках про включення принтера і описі органів управління.

В комплекті два рулони - один вже встановлений в принтер.

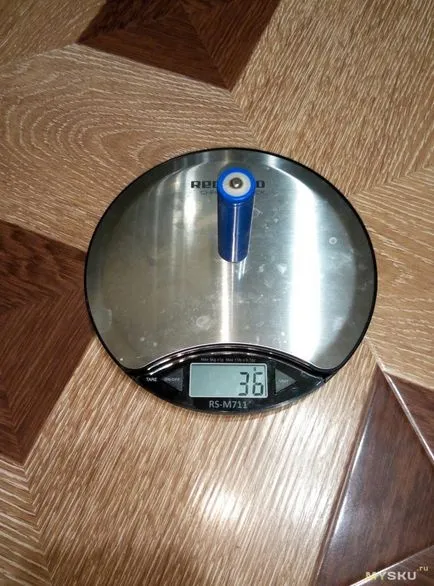

У комплекті принтер в пакетику (звичайний, без пупиркі), СЗУ, дві АКБ стандарту 18650 (простенькі, легкі, без завищених показників, але і невеликої ємності).

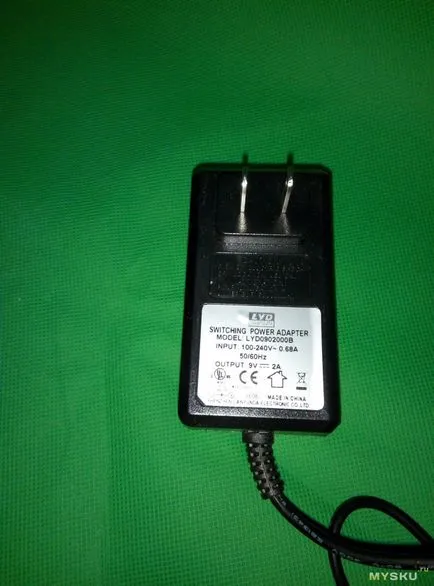

СЗУ з параметрами 9В / 2А і круглим джек. Я замовляю під американський стандарт спеціально, є під EU.

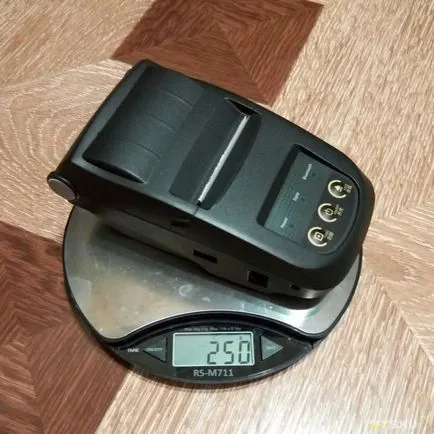

Сам принтер дуже легкий і тримати його зручно. Ваги показують 250 грам.

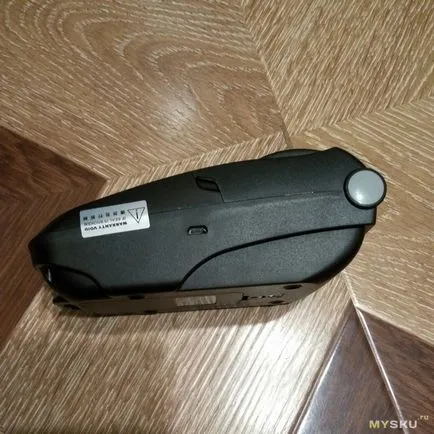

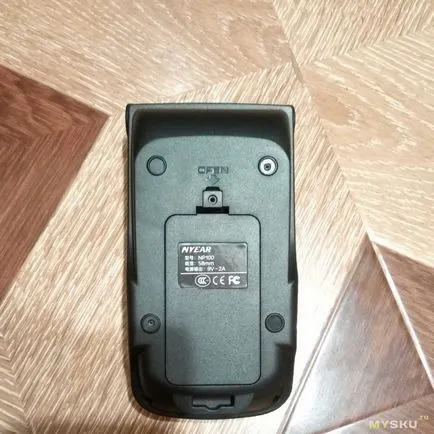

Присутній вухо (внизу) для кріплення під ремінь.

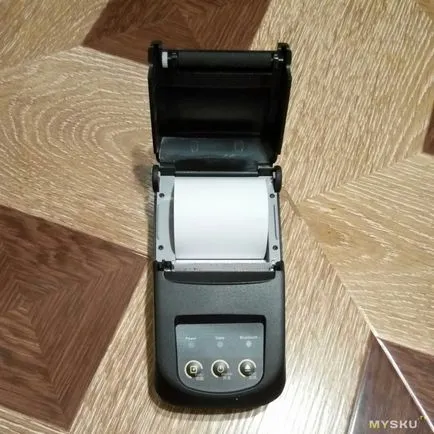

Під кришкою відсіку для рулону розташовується термо-головка (внизу) і оптичний датчик наявності стрічки (внизу праворуч). Присутній лезо для відриву стрічки (без приводу).

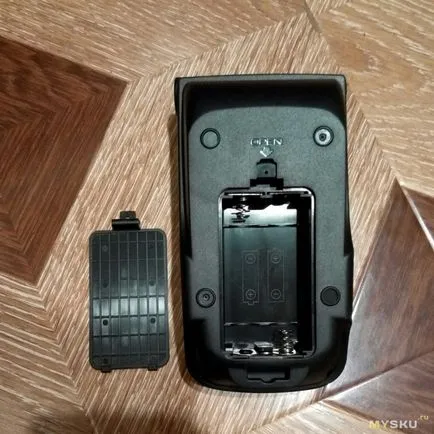

Процес роботи наступний: встановлюємо заряджені батареї і закриваємо кришку. Встановлюємо термо-стрічку (розмотується від низу до верху).

Опис кнопок і інтерфейсів.

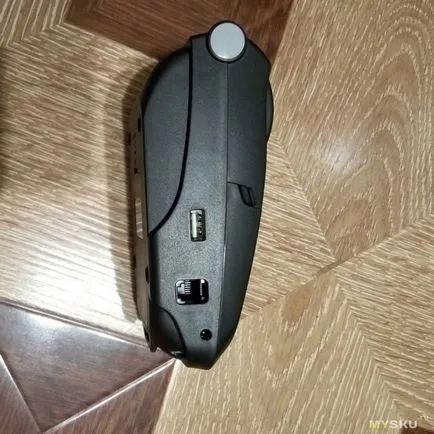

Зліва роз'єми USB-power і RJ-11 для живлення і управління касовим боксом, а також вхід (круглий джек) зарядки

Праворуч - microUSB для підключення до комп'ютера.

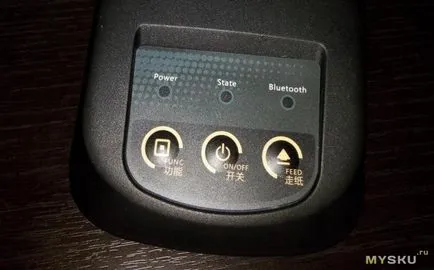

На передній панелі:
зліва кнопка FUNC, в центрі кнопка включення-виключення (ON / OFF), праворуч кнопка лентопротяжки (FEED).

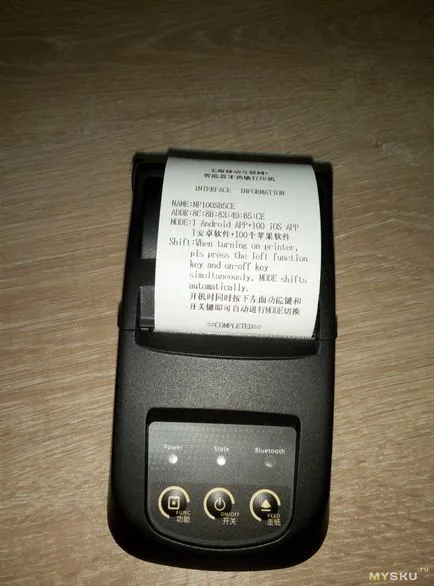

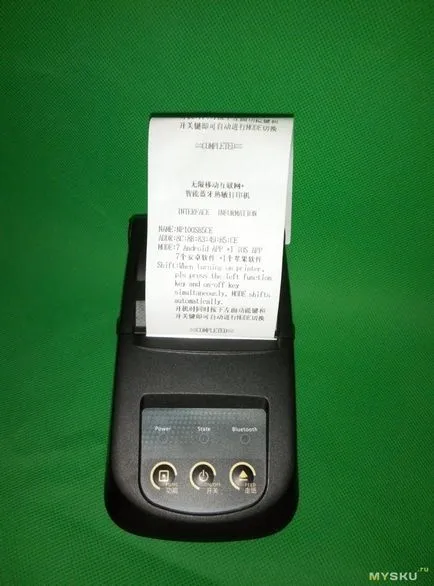

Перемикання режимів роботи відбувається наступним чином: затискаєте FUNC, включаєте принтер, відпускаєте FUNC, принтер думає і друкує повідомлення.
Для одного режиму (Умовно: 1 Android / 100 iOS)

Для другого режиму (Умовно: 7 Android / 100 iOS)

Режими умовні, працездатність перевірив у всіх. Відрізняються типами передачі даних з додатків під різні ОС.
Всі сильно залежить від програми, але скажу, що практично всі безкоштовні підтримують друк тексту в обох режимах.

Присутні три індикатори: зліва харчування (червоний). Якщо батарейки сіли починає моргати. У центрі індикатор (статус) наявності стрічки. Якщо Оптодатчики не бачить стрічку, принтер починає моргати цим індикатором і дратівливо пищати.
Справа синій індикатор роботи Bluetooth.

Додаткова інформація: Расчлененка

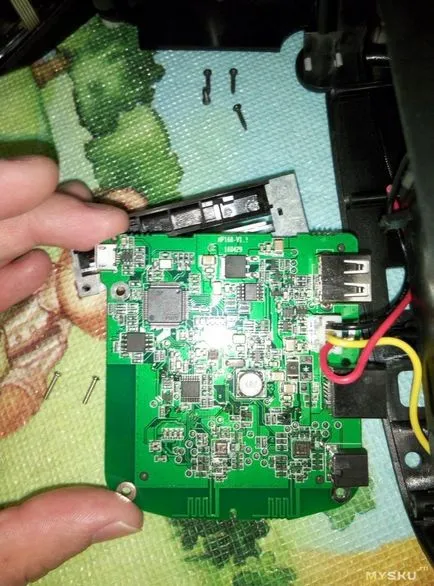

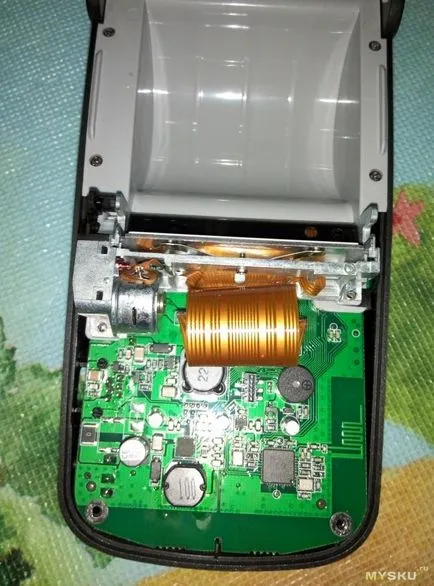

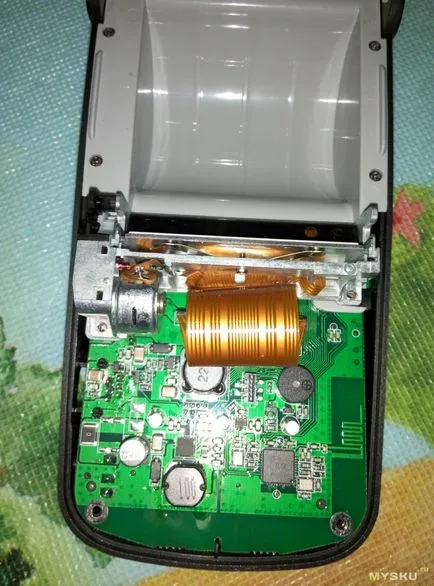

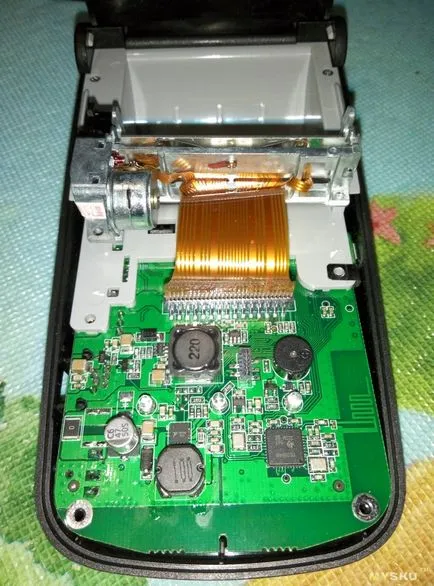

Кілька фото нутрощів.

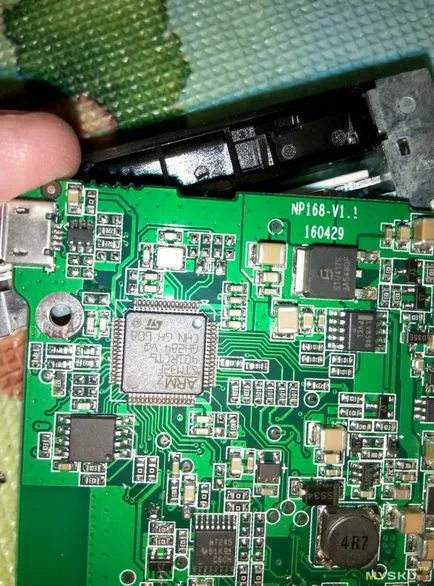

в цілому начинка стандартна (термоголовка і привід). Управління та USB інтерфейс на ARM STM32F401RC.

Отже, викачує і встановлюємо драйвер для ПК, при установці вибираємо G58N (або G58MB - різниці я не помітив), підключаємо принтер, чекаємо поки він визначиться в системі.
При друку (звідки завгодно, хоч з Word) вибираємо потрібний принтер (NP100). Дуже зручно в тому ж Word відразу налаштувати розмір листа і поля, що відповідають ширині стрічки (58 мм).
Для друку наклейок необхідно враховувати проміжки між стікерами.

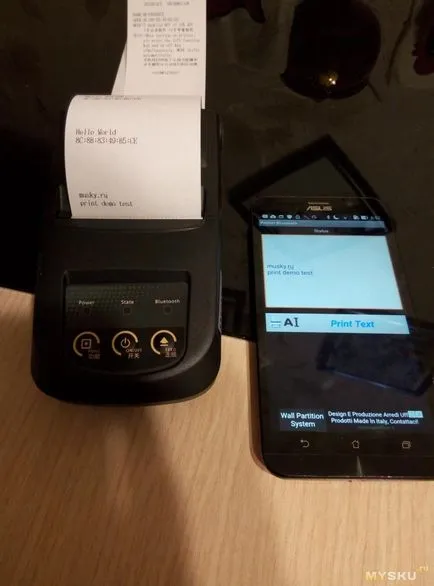

На iOS або Android ще простіше. З маркету скачується програма типу «Printer test» або «Bluetooth print» - їх там повно, відрізняються трохи функціоналом і готовими шаблонами під принтер. Зв'язування відбувається не складніше, ніж зв'язування з гарнітурою: включаєте пошук пристроїв, коли з'явиться значок принтера (NP100) - натискаєте. Якщо запросить pin 0000.
Деякі безкоштовні програми дозволяють друкувати зображення (можна завантажити і роздрукувати QR-code).

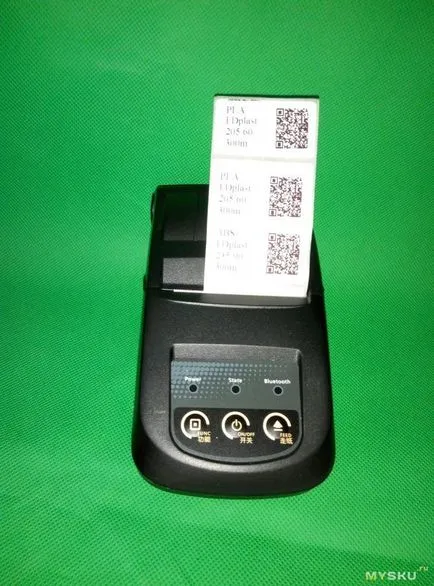

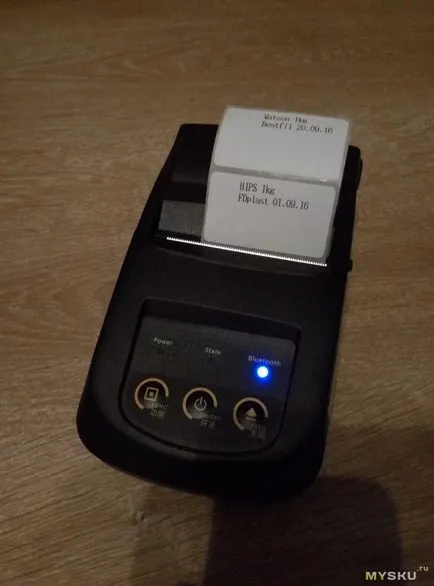

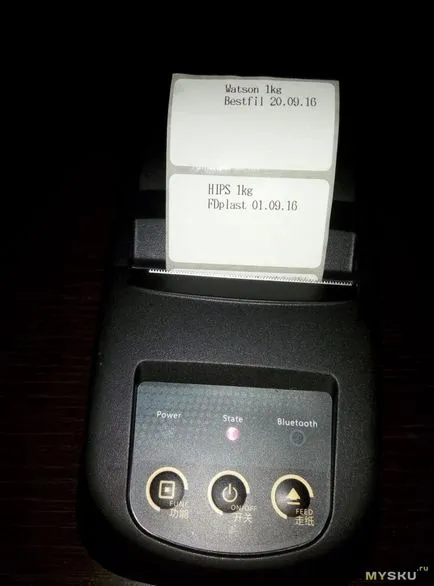

Отже, я почав з друку простих стікерів з описом котушок.

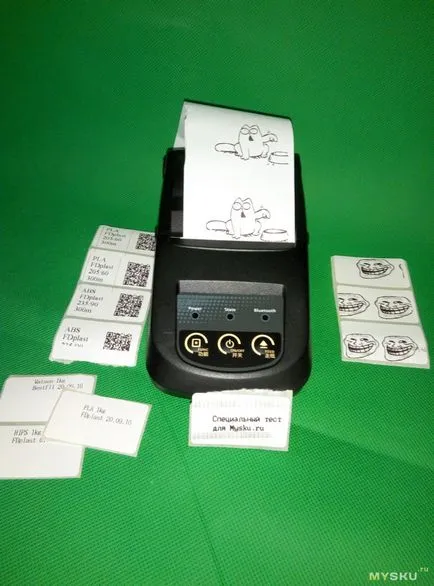

Потім, надрукував стікери з інформацією про матеріали для друку (з таблиці, яку я наводив вище).

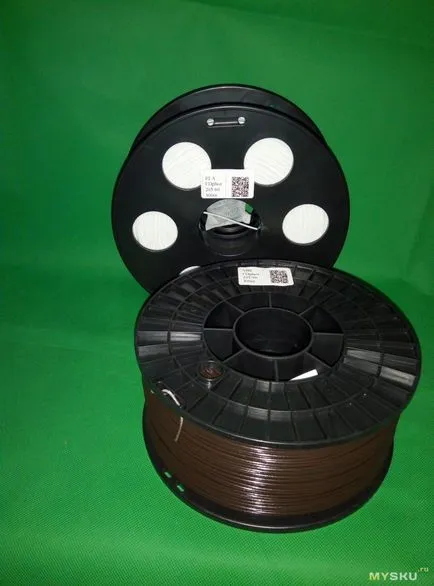

Ось приблизно як це виглядає на матеріалах

І кінцевий результат: всі матеріали промарковані.

За допомогою подібного термопринтера цілком можна влаштувати невелику автоматизацію чого завгодно, від зберігання помідорів до невеликого бізнесу.

Додаткова інформація по сумісності з Win10

надійшло ось таке повідомлення
зіткнувся з проблемою установки драйвера на windows 10 64bit.
Робив установку через той файл що ви дали в огляді, але нічого не відбувається.
«При установці вибирайте G58N, потім віртуальний USB порт для принтера.»
Вибирав віртуальний USB, але нічого не додається.
На 32 бітну XP драйвер за посиланням стає і принтер з'являється, а на windows 10 не хоче. Так само з'являється помилка «Пристрій USB \ VID_067BPID_2305 неможливо перемістити.»
Так що з Windows 10 даний принтер не дружить
