Покриття промислових будівель види покриттів і вимоги до них

Покриття промислової будівлі визначає довговічність, характер внутрішнього простору і зовнішній вигляд будівлі. На нього припадає від 20 до 50% від загальної вартості одноповерхової будівлі.

По теплотехнічних якостям покриття ділять на утеплені і неутеплені (холодні). Їх вибирають з урахуванням вимог умов мікроклімату приміщень, кліматичних особливостей району будівництва і способу видалення снігу з покрівлі будівлі.

Утеплені покриття влаштовують над опалювальними приміщеннями. Товщину утеплювача призначають з розрахунком, щоб виключити утворення конденсату на внутрішній поверхні покриття. Ендови часто роблять менш утепленими, ніж основне покриття, що сприяє їх більшому прогріванню і виключає скупчення снігу і утворенню полою.

Неутеплені покриття влаштовують в неопалюваних будинках і з надлишковими виділеннями тепла.

За конструктивним схемам покриття класифікують на площинні і просторові. У перших несучі та огороджувальні конструкції працюють в основному незалежно один від одного. По друге - функції несучих і огороджувальних конструкцій поєднуються. Просторові покриття, маючи криволінійні поверхні раціональної геометричної форми, мають високу жорсткість, дозволяють знизити витрату матеріалу і доцільні в будівлях з прольотами, що перевищують 30 м.

Покриття повинні мати хорошу гідроізоляцію, теплозахист, повинні бути міцними, довговічними і надійними в експлуатації, володіти необхідними вогнестійкістю і пожежною безпекою, бути індустріальними, мати прості і надійні вузлові сполучення конструктивних елементів.

конструкції покриттів

Покриття промислових будівель, як правило, влаштовують безгорищними. Складаються вони з несучих та огороджуючих конструкцій.

Несучими кроквяними конструкціями є ферми, балки, арки і рами. Вони підтримують огороджувальну частина, надаючи їй, відповідний матеріалу покрівлі, необхідний ухил.

Огорожа включає настил (залізобетонні плити, азбестоцементні або металеві листи і т.п.), пароізоляцію, утеплювач, вирівнює стяжку і гідроізоляцію.

В утеплених ( «холодних») покриттях відсутні пароізоляція и утеплювач.

В одноповерхових промислових будівлях найбільш поширені покриття з великорозмірних плит, що укладаються по верхніх поясів кроквяних конструкцій. При використанні настилів з малорозмірних елементів останні спирають на прогони, що укладаються на кроквяні конструкції.

Несучі конструкції покриттів

Несучі конструкції покриттів виготовляють із залізобетону, металу, дерева і комбінованими (з перерахованих вище матеріалів, напр. Металлодеревянние ферми і т.п.).

Металеві покриття є міцними і легкими конструкціями. Вони прості у виготовленні і монтажі, є високосборнимі конструкціями. Покриття, виконані із залізобетону, відрізняються вогнестійкістю і довговічністю.

Залізобетонні кроквяні балки і ферми.

Залізобетонні балки застосовуються в односхилих, багатоскатних і малоуклонних, а також плоских (i = 1: 20) покриттях одноповерхових промислових будівель з прольотами (L) від 6 до 18 м.

Балки односхилих, плоских і малоуклонних покриттів мають прямолінійний верхній пояс (рис. 1 а, б, в), а в двосхилих балках верхній пояс має ламане обрис з ухилом i = 1:12 (рис.2).

Конструкція балок допускає кріплення до них підвісних кранів вантажопідйомністю до 50 кН.

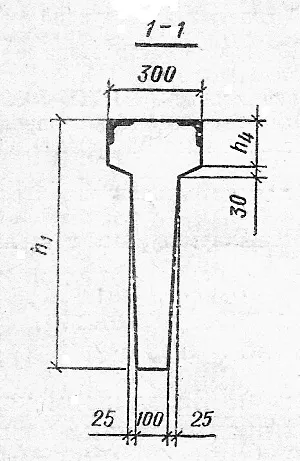

Для прольотів 6 і 9 м балки мають Таврове перетин з висотою на опорі 590 і 890 мм.

Балки прольотами 12 і 18 м виготовляють двотаврового або прямокутного перетинів з висотою на опорі 890, 1190 і 1490 мм. Балки двотаврового перетину з товщиною стінки 80 мм посилені на опорах масивними вертикальними ребрами. Для зниження маси в балках прямокутного перетину влаштовують отвори (рис.2 б). такі балки

опорних частинах прості у виготовленні і полегшують розведення верхніх комунікацій, але мають більшу вагу, ніж балки таврового або двотаврового перерізів.

На верхньому поясі залізобетонних балок передбачають заставні елементи (М) для кріплення прогонів або плит покриття, на нижньому поясі і стінці - для кріплення підвісних шляхів, а в - сталеві листи з вирізами для кріплення балок до колон. Спирається балки на колону показано на рис. 3.

Мал. 3. Обпирання залізобетонної балки на колону

Залізобетонні ферми застосовують для перекриття прольотів 18, 24 і рідко 30 м. По контуру поясів вони бувають сегментними, арочними безраскоснимі і раскоснимі, з паралельними поясами і полігональними (рис.4).

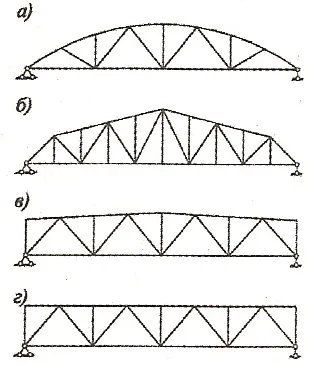

Мал. 4. Обриси поясів ферм: а - сегментне; б - полігональне;

в - трапецієподібно; г - з паралельними поясами; д - трикутне

Трикутні ферми застосовують, в основному, для покрівель з азбестоцементних і металевих листів, а з паралельними поясами - для плоских покриттів під рулонну покрівлю.

Для додання покрівлі невеликих ухилів використовують сегментні і арочні ферми зі стовпчиками для обпирання на них панелей покриття. Такі «ріжкові» ферми для малоуклонних одягів наведено на рис. 5 а.

Найбільш раціональні з розподілу матеріалу сегментні і арочні ферми, що мають ламаний або криволінійний верхній пояс. У порівнянні з фермами інших обрисів в елементах решітки цих ферм зусилля менше, що дозволяє робити грати більш рідкісною. Ферми з паралельними поясами і полігональні мають просту конфігурацію і хороші тим, що взаємозамінні зі сталевими фермами. Однак, до їхніх недоліків варто віднести порівняно потужну грати і велику пагірка, що призводить до перевитрати матеріалу на стіни і збільшення мало корисним обсягу будівлі, крім того, вони вимагають додаткових вертикальних і горизонтальних зв'язків в покритті.

Спирається залізобетонної ферми на колону показано на рис.6.
