Монтажно-тяговий механізм (ручну лебідку) використовують щоб здійснити установку, демонтаж, підняти, утримати або підтягти вантаж. МТМ - це три вантажопідйомних механізму суміщених в один! Дізнайтеся більше про пристрої, який може працювати як ручна таль, лебідка або домкрат.

Сфера використання монтажно-тягових механізмів досить велика: від застосування в побуті до монтажних робіт на великих промислових об'єктах. Найчастіше пристосування використовується на будівельних майданчиках, в складах, на лісоповалах і будівельних зонах (див. Рис. 1). Особливою популярністю пристрій користується серед власників підприємств, віддалених від міської цивілізації.

Рис.1. Область застосування монтажно-тягових механізмів

Принцип роботи лебідки (монтажно-тягового механізму)

Робота ручною лебідкою полягає в перемиканні ручним способом рукояті вперед і рукояті назад. За рахунок перемикання рукояті трос переміщається по прямій лінії, здійснюючи при цьому три можливих маніпуляції - підйом, пересування і утримання вантажу (див. Рис. 2).

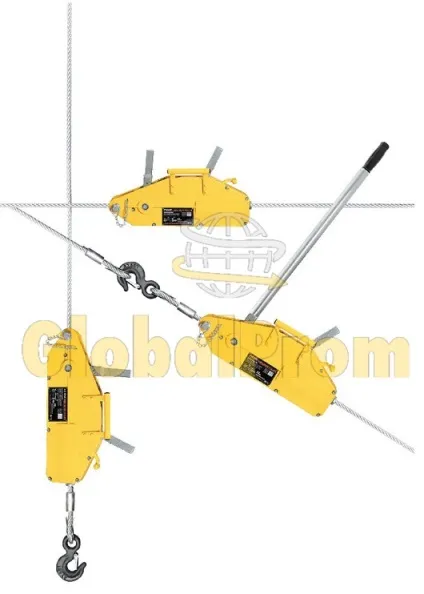

Мал. 2. Режим роботи лебідки в трьох площинах

Головною особливістю експлуатації МТМ служить рух каната по тягового механізму за допомогою спарених затискачів. Вони по черзі затискають трос і пересувають його в необхідну сторону. При необхідності можна збільшити вантажопідйомність за допомогою поліспастів.

Інструкція по роботі лебідкою (МТМ)

1. Вставляємо трос. Опустіть монтажно-тяговий механізм вниз крюком, що кріпиться до корпусу (рис. 3). Щоб відкрити затискачі скористайтеся відтягненням (почуєте характерне клацання). Потім можна здійснити протягання троса, з тильного отвори в сторону вантажопідйомного механізму. Після протягування, необхідної довжини троса, відпустіть відтягнення. Положення троса зафіксується стисками. При впливі на рукояті переднього і заднього ходу, лебідка підтягує канат або опускає його.

Мал. 3. Що входить і виходить кінець троса

2. Кріплення. До спеціального болта здійснюється кріплення об'єкта канатом. Статичний край з'єднуємо з гачком. Болти мають пази для кріплення і зняття їх з каната. Для того щоб болт надійно увійшов в паз, вставте його в корпус лебідки і поверніть двічі (рис.4).

Мал. 4. Кріплення лебідки МТМ

Підчепити вантаж на гачок, а далі робіть наступні дії:
- для підняття і натягу використовуйте важіль переднього ходу (рис. 5-А і рис.5-Б);
- для спуску використовуйте важіль заднього ходу (рис. 5-В та рис. 5-Г);
- для фіксації вантажу в певному положенні використовуйте важіль зупинки;
- для вивільнення троса використовуйте відтягнення для відкриття затискачів.

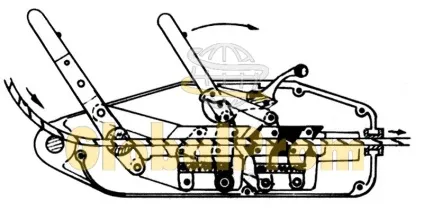

Мал. 5-А. Схема роботи лебідки. Вплив на передній важіль

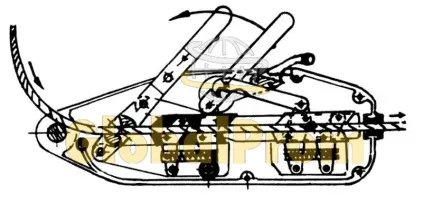

Мал. 5-Б. Підйом вантажу (натяг). Вплив задній важіль

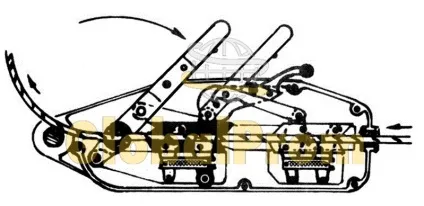

Мал. 5-В. Пристрій роботи лебідки при спуску вантажу. Вплив на задній важіль

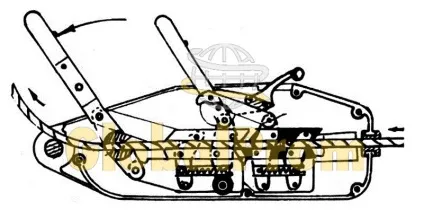

Мал. 5-Г. Спуск вантажу. Вплив на задній важіль

Після того, як трос вийде з нижнього отвору лебідки, очистіть його від бруду і намотайте на котушку. Відіжміть відтягнення. Для попередження нещасних випадків під час експлуатації монтажно-тягового механізму завжди використовуйте в якості якоря об'єкти, що володіють достатнім запасом міцності для того, щоб витримати вагу вантажу.

Вибираючи ручну лебідку (МТМ) ви економите на придбанні трьох вантажопідйомних пристроїв. Монтажно-тяговий механізм просто незамінний, починаючи від будівельних майданчиків закінчуючи різними виробничими підприємствами. Ще однією відмінною особливістю є безпечне використання такої лебідки у вибухонебезпечному середовищі.
