Розводка труб в санвузлі деякі рекомендації

• Переваги того або іншого варіанта
• деякі рекомендації
• Види розводки системи

Санвузол, як правило, займає зовсім невелику частину від загальної площі квартири, але значення цього простору грає важливу роль в житті будь-якої людини. У багатоквартирному будинку туалет і ванна кімната становлять небезпеку з точки зору виникнення протікання або затоплення. Саме тому дуже важливо приділити пильну увагу такого моменту, як правильно виконана розводка труб в санвузлі.

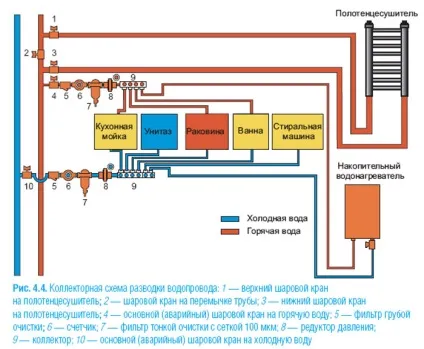

Колекторна схема розводки водопроводу.

Для того щоб грамотно зробити розводку в санвузлі, необхідно дотримуватись рекомендацій фахівців. Перш ніж почати роботи, необхідно визначити метод створення розводки: закритий чи відкритий.

Переваги того або іншого варіанта

Переваги закритого способу:

• прихований непривабливий вигляд труб у ванній, завдяки чому приміщення стає більш привабливим;
• меблі легко розставляються, зберігається корисна площа санвузла;
• при виникненні пожежі в ванній не ушкодяться водопровідні системи.

Недоліки закритого способу:

• можна використовувати вироби тільки з певного матеріалу;
• потрібні трудомісткі підготовчі роботи, які полягають в штроблення стін приміщення;
• складність монтажу водопровідних елементів, збірка яких вимагає граничної точності;
• відсутня можливість проведення і заміни конструкції без демонтажу стіни і подальшого косметичного ремонту;
• складно перевірити вироби на предмет їх протікання.

Переваги відкритого способу створення розводки у ванній:

• підходять труби, виконані з будь-якого матеріалу;
• простота монтажу;
• постійний контроль за станом водопровідних пристроїв та їх своєчасний ремонт;
• можливість провести заміну вироби в будь-який час.

• малопривабливий зовнішній вигляд ванної;
• скорочується корисна площа приміщення.

Повернутися до списку

деякі рекомендації

Послідовна (трійникова) розводка труб: 1. Водорозетка для підключення пральної машини. 2. Водорозетка змішувача раковини. 3. Водорозетка на планці змішувача ванній. 4. Куточок. 5. Трійник. 6. Зворотний клапан. 7. Лічильник гарячої води. 8. Лічильник холодної води. 9. Редуктор тиску води. 10. Фільтр грубої очистки води. 11. Відсічний кран. 12. Стояк гарячої та холодної води.

Після того як обраний спосіб створення розводки в санвузлі, слід скласти її схему, яку просто малюють на аркуші паперу. У схемі потрібно вказати місця прокладки, довжину і діаметр виробів, фітинги, їх розмір, тип, місця установки, місця згину і повороту конструкції. Приготувати інструмент для роботи. це:

Внутриквартирную розводку виконують з пластикових труб, які доступні за ціною і зручні в монтажі. Для кожного предмета сантехніки на відгалуження встановлюють запірні крани, за допомогою яких можна перекривати в воду в потрібному місці.

Щоб розводка з металопластикових систем була якісною і прослужила тривалий термін, необхідно купувати деталі тільки у позитивно зарекомендували себе виробників.

З'єднати металопластик можна або пресовими сполуками, або обтискними фітингами.

Обтискні фітинги використовують в тому випадку, якщо метод прокладки обраний відкритий.

З'єднання труб у ванній виконують наступним чином:

1. Відміряють і відрізають трубу певного розміру.
2. З вироби знімається фаска за допомогою калібратора-Фаскознімачі.
3. Надівається гайка, яка входить в комплект фитинга.
4. Вставляється кільце.
5. Фітинг вставляється і обжимається двома ріжковими ключами.

Такий метод з'єднання є нарізним, отже, можуть виникнути протікання, тому регулярно слід проводити профілактичні роботи, які полягають в підтягуванні з'єднань.

Схема розведення труб у ванній кімнаті.

Пресові фітинги використовують як при відкритому, так і при закритому методах з'єднання і виконують наступним способом:

1. Відміряється і відрізається труба потрібної величини.
2. Калибруется.
3. Вставляється фітінг і обпресовують її ручним пресом.

Такий варіант з'єднання вважається найбільш міцним, оскільки воно здатне витримати раптовий стрибок тиску. Але при цьому він є нерозбірним, що можна віднести до його недоліків.

Металопластикові вироби добре гнуться, максимальний радіус їх вигину досягає 3-5 діаметрів водопровідної труби. До фитинга ділянка повинна бути не менше 7 см.

Повернутися до списку

Види розводки системи

Існує два види розводки труб: колекторна і послідовна. Найпоширенішою є послідовна розводка (трійникова) і полягає вона в тому, що всі елементи підключаються послідовно.

Від магістралі проводиться одна труба, від якої до кожного споживача встановлюють трійник, відвідний додаткову магістраль. Недоліком такого варіанту є зниження сили натиску води для подальшого сантехнічного пристрою.

Колекторний варіант застосовується в тому випадку, якщо в даному приміщенні буде встановлено велику кількість сантехніки, для якої потрібно постійний натиск води. Основна система, що йде від магістралі, підключається до колектора, від якого до кожного приладу відводиться окрема гілка труб.

На вході у колектора і на виході кожної водопровідної системи встановлюється кульовий кран, який дозволить провести ремонт конкретного предмета сантехніки, при цьому залишаючи можливість безперервного використання інших.

Розводка водопровідних конструкцій - процес досить складний, тому якщо роботи виконують фахівці, то всі кроки повинні бути проведені на високому рівні якості.

Крім всіх обов'язкових робіт повинно бути зроблено:

1. Проведена гідроізоляція сантехнічної шафи, який є найбільш небезпечним місцем, де велика ймовірність виникнення протікання, оскільки там знаходяться запірні крани і з'єднання. Якщо гідроізоляція нічого очікувати виконано, то вода обов'язково потрапить в квартиру або до сусідів.
2. Кут зливу у каналізаційної системи не повинен перебувати на підлозі і повинен бути не менше 3 °.

Обов'язковою умовою правильної експлуатації ванної кімнати є якісно виконана вентиляція, каналізація та водопровідна система.
