Розводка труб у ванній - робота відповідальна, але цілком посильне при наявності мінімальних технічних знань і умілих рук. До того ж, сучасна техніка значно спрощує завдання. Від майстра будуть потрібні лише уважність, акуратність і ретельне дотримання технологічних норм.

планування розводки

Перш за все, потрібно визначитися з необхідними санітарно-технічними приладами та комунікаціями для ванної кімнати.

У їх числі можуть бути:

ванна, душова кабіна - знадобиться підключення гарячого і холодного водопостачання, а також каналізації;
унітаз (якщо мова йде про поєднаному з туалетом санвузлі) - потрібна каналізація і холодна вода;
умивальник - каналізація, холодна і гаряча вода;
пральна машина - каналізація і холодне водопостачання.

Визначившись зі споживачами, вираховуємо кількість вентилів для перекриття води:

для гарячої води - один обов'язковий вентиль;
для холодної води - мінімум один вентиль;
на підвідному шляху холодної води до пральної машини - один вентиль;
на підвідному шляху холодної води до унітазу також можна при бажанні поставити вентиль (знадобиться для забезпечення працездатності всієї системи на випадок, якщо текти дасть тільки бачок).

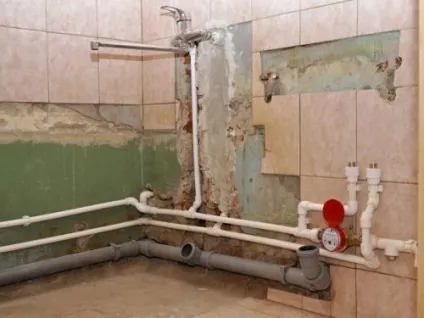

Схема розведення труб

Встановивши кількість необхідних сантехнічних пристроїв, приступаємо до створення схеми. Визначаємо місця, де будуть розташовуватися прилади. Тепер потрібно зробити відповідну розмітку. По можливості перед розміткою очищаємо приміщення від сантехніки.

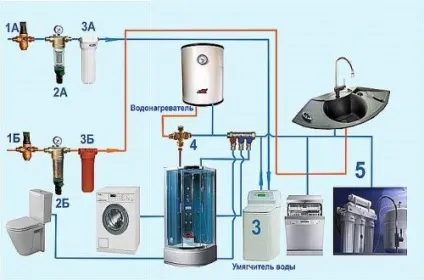

Схема підключення приладів до водопостачання

Далі беремо аркуш паперу і малюємо на ньому схему розводки. При цьому дотримуємося наступних правил:

Уникаємо перетинів комунікацій.
Водопровід і каналізація не повинні бути занадто віддалені один від одного, так як ці комунікації краще накрити одним коробом.
Всі з'єднання повинні бути максимально доступні для наступних профілактичних або ремонтних заходів.

Розводка труб у ванній своїми руками повинна базуватися на максимально можливої простоти задуму:

Всі основні труби потрібно прокладати внизу над підлогою.
Всі пристрої рекомендується підключати послідовно, уникаючи перетинів (це дозволить запобігти затори води).
Відводи води йдуть від труб через трійники перпендикулярно догори.
Відводи каналізації не обов'язково влаштовані за вертикальним принципом і є «трійниками» з вхідними в них гнучкими шлангами.

водопровідні труби

Для складання поліпропіленової конструкції знадобиться спеціальний пристрій для пайки. Вартість такого інструменту досить велика для одноразових робіт, тому розумніше взяти його на кілька днів в оренду в будівельному магазині. Подібну послугу надає більшість магазинів, що продають сантехніку.

Процес пайка поліпропіленових труб паяльником

Робота з паяльником не відрізняється складністю. Однак в будь-якому випадку потрібно дотримуватися інструкції, що додається до інструмента. Головне правило - не перегрівати прилад. Найкраще спочатку потренуватися під контролем фахівця. Поки одна людина буде розігрівати елементи конструкції, інший буде тримати паяльник, відсуваючи його в сторону, щоб помічник не отримав опіків.

Щоб зістикувати труби один з одним, а також направити їх в потрібному напрямку, потрібні ПВХ фітинги. Придбати їх можна там же, де продаються труби. Фітинги повинні точно відповідати трубним діаметрами.

Порада! Фітинги коштують недорого, тому рекомендується купувати їх з невеликим запасом на той випадок, якщо якась частина з них буде зіпсована під час пайки.

Зверніть увагу: після припаювання всі з'єднання стають нероз'ємними. Тому для їх переробки знадобиться відрізання зіпсованого відрізка. Якщо ж довжини труби буде недостатньо, можна наростити її за допомогою муфти.

Розведення закінчується приєднанням так званої «американки» до кінцевих випусків. «Американка» являє собою фітінг, який з'єднується з одного боку за допомогою пайки з трубою, а з іншого стикується різьбових з'єднань з гнучким шлангом.

Використовується два методи розведення водопровідних труб:

У першому випадку рух починається від самого далекого сантехнічного пристрою у напрямку до головного водопровідного стояка.
У другому випадку пайка починається від водопровідного стояка в сторону сантехнічних приладів.

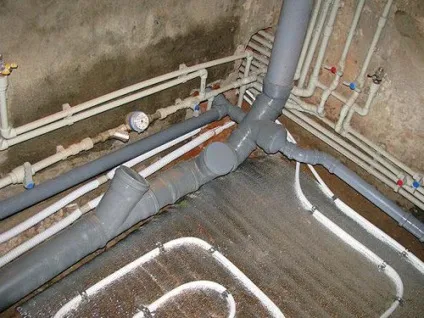

Каналізаційні труби

Збірку каналізаційної системи провести простіше і швидше, ніж водопровідну. Для виконання роботи не потрібен паяльник, так як труби просто вставляються один в одного (із застосуванням фітингів або без таких). Крім простоти збірки, каналізаційна система відрізняється ще й можливістю швидкого розбирання і переробки, в разі необхідності.

Основні принципи правильної розводки:

Труби каналізації повинні розташовуватися під ухилом від сантехнічного пристрою по відношенню до основного стояка (мінімальний ухил - 3 см на метр). Щоб забезпечити постійний ухил, рекомендується зафіксувати конструкцію до стіни за допомогою хомутів.
Оптимальний діаметр труб, що йдуть від пральки, ванної, душа, умивальника - 50 мм, для каналізації від унітазу - 110 мм.
Складові каналізації потрібно з'єднувати так, щоб менша в діаметрі труба прямувала в трубу або фітінг більшого діаметра. Труби повинні входити одна в одну на максимально доступну глибину.

Допустима установка в трубі каналізації додаткового «трійника», у якого верхній отвір буде закрито спеціальною пробкою. Завдяки цьому фітинги, очищення каналізації буде більш простий, ніж у випадку зі зливним отвором в умивальнику або таким же отвором у ванній. При цьому потрібно не забути залишити вільний доступ до отвору фитинга.

Важливо! При з'єднанні каналізаційних труб один з одним потрібно використовувати гумові прокладки. Якщо проігнорувати цю рекомендацію, стоки почнуть просочуватися через з'єднання і виділяти неприємні запахи.

Поради з облаштування розводки

Установчі роботи можна значно полегшити, якщо дотримуватися наступних правил:

Поліпропілен з'єднується за допомогою зварювання. Для цього знадобиться спеціальний зварювальний апарат - паяльник. Після того, як зачистили муфти і кінці труби, з'єднуємо фітінг з дорном. Зі зворотного боку нагрівача стикуємося трубу з гільзою. Знімаємо трубки після 5-6 секунд утримання і направляємо одну частину в іншу (причому робити це потрібно єдиним і дуже чітким рухом, без осьового повертання). Після цього шов вважається виконаним.
Полегшити розмітку можна за допомогою спеціального пристосування, виготовленого з труби більшого діаметру. Наприклад, для 20-міліметрової в діаметрі труби глибина посадки дорівнює 15 міліметрів. Беремо трубу з діаметром 32 міліметра і відрізаємо від неї ділянку шириною 15 міліметрів. Отриману заготівлю будемо використовувати як пристосування для розмітки. Щоб було комфортніше працювати, з одного боку кільця можна припаяти пластикове дно.
Для змішувачів рекомендується поставити пластикові планочки з косинцями МРВ. Планки фіксуємо до несучої конструкції за допомогою саморізів (враховуємо товщину оздоблювального матеріалу).
Вихідні патрубки рекомендується зробити з виступами. У такому випадку їх оптимальну довжину надалі можна підрегулювати за допомогою наждачного паперу. Довжина виступаючого патрубка повинна обчислюватися за такою формулою: ½ ширини бортика ковпачка змішувача плюс товщина оздоблювального матеріалу, в тому числі кахлю.
Труби встановлюються в штроби з використанням МРВ (муфта-перехідник редукционная з внутрішнім різьбленням) і вставок із пластику. Також можна розташувати трубу точно по заданому місця за допомогою паяльника.
Для нарізки труб не рекомендується використовувати розжарений ніж. Для цієї мети підійде тільки спеціальне пристосування - труборезка. При цьому для різання пластикових і металопластикових виробів використовуються різні види труборезок.
При згинанні металопластикових конструкцій застосовується правило: радіус вигину не повинен перевищувати п'яти зовнішніх діаметрів труби. Занадто великий вигин (в районі 90 градусів) призведе до залишковим напрузі, а також зменшить прохідність деталі.
Загальне правило - максимально можлива простота конструкції. Краще обійтися без зайвих вигинів і вузлів. Також слід уникати перехлестов комунікацій холодного і гарячого водопостачання.
З метою забезпечення безпеки необхідно використовувати контрольний вентиль.
У точці підключення потрібно встановлювати труби більшого діаметру. Це забезпечить нормалізацію тиску.

Для створення переходів потрібно користуватися колекторами з трійниками і запірними вентилями.

Особливу увагу слід приділити лічильнику обліку води. На цьому приладі є заводська пломба. Без цієї пломби перевіряючий орган відмовить в сертифікування. Після того, як розводка труб закінчена, системою можна користуватися. Але варто мати на увазі, що облік витрат стане мати офіційне значення тільки після пломбування лічильника контролюючою організацією.

Отже, незалежно від того, де здійснюється розводка труб - в новобудові або в старому будинку - в цій роботі немає нічого складного. Головне, правильно вибрати матеріал, підготувати грамотну схему розводки і послідовно виконати інструкцію з монтажу.
