Розводка каналізації в приватному будинку
Житлову і комерційну нерухомість складно уявити без упорядкованого переплетення труб і каналів різних інженерних систем. Комфортне перебування людини в будинку підтримується вентиляцією і опаленням, кондиціонуванням повітря і водопостачанням, електричної та телекомунікаційною мережею. Перелік зручностей обов'язково передбачає відведення забруднених стоків, для чого виконується розводка каналізації в приватному будинку і прокладається підземний трубопровід, що зв'язує систему з індивідуальним септиком або централізованими магістралями.
Види матеріалів для монтажу
Забір утилизируемой рідини в сантехнічних приладах допускає транспортування суспензії з вкрапленням твердих фракцій і починається з монтування труб і фітингів, призначених для внутрішньої каналізації. Цій меті максимально відповідає поліпропіленова труба. Відведення забрудненої води базується на принципі самопливу рідини, за винятком випадків, коли виконується примусовий викид нечистот в магістраль. Діаметр полімерних труб, що застосовуються при монтажі в приміщеннях: 32, 40, 50, 75 і 110 мм.
Всередині будинку система відведення каналізаційних стоків може комплектуватися продукцією, виготовленою на основі непластифікованого полівінілхлориду (ПХВ-нп). Матеріал візуально нагадує ППР, але відрізняється властивостями. Він втрачає свою еластичність при низьких температурах, а при загорянні виділяє отруйний газ - фосген. При прокладанні каналізації також використовуються чавунні труби. Сортимент представлений виробами з умовним проходом 65, 80, 100 мм, що відповідає зовнішнім діаметрами 81, 98 і 118 мм.
Громіздкість, складність стикування і ціна металевої обв'язки компенсується негорючістю і інертністю до впливу агресивних хімічних речовин: кислот і лугів.
Зовнішня магістраль, що пролягає в землі, вкладається трубами ПХВ оранжевого кольору, чавуном або азбестоцементними трубами. Перераховані матеріали витримують механічне навантаження товщі грунтів і характеризуються тривалим терміном служби. Прокладка в землі виключає різкі зміни напрямку трубопроводу. Влагосодержащих грунти припускають додаткову підготовку основи під магістраль. Щоб не допустити просідання комунікації в місцях стикування і не порушувати виставлений ухил, дно траншеї підсипають гравієм і ретельно трамбують. Повороти 90º обладнуються оглядовими (ревізійними) колодязями, на дні яких замість труби бетоном формують зливний лоток. Довгі магістралі припускають вентиляційні стояки.
етап проектування

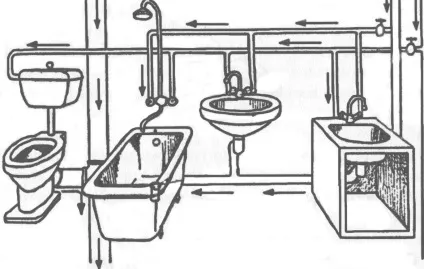

Монтажу передує детальне опрацювання схеми розводки каналізації в приватному будинку. Проект інженерної системи необхідний при заливці фундаменту будівлі, щоб завбачливо закласти в бетонну конструкцію гільзу. Для цієї мети підходить сталевий патрубок перетином 125-150 мм, який перекриває ширину армованого підстави. Проектування ґрунтується на послідовному підключенні побутової техніки, сифонів приймачів і унітазу до магістрального трубопроводу. Телескопічний наростання діаметрів трубної продукції від точок прийому рідини до виходу за периметр будівлі.
Рекомендовано до прочитання: Прочищення каналізації тросом
Малоповерхова будівля з розводкою водопостачання на верхніх поверхах передбачає облаштування вертикального каналізаційного стояка. який закінчується найфановішим випуском, що зв'язує систему з атмосферою. Вентилювання перешкоджає створенню локального розрядження в інженерної мережі. Транспортування стоків не не може, а гідравлічні затвори в сифонах, що перешкоджають поширенню неприємних запахів у приміщеннях, не відчувають напруги. Висота фанової труби над дахом будинку подібна до піднесенням димоходного каналу.

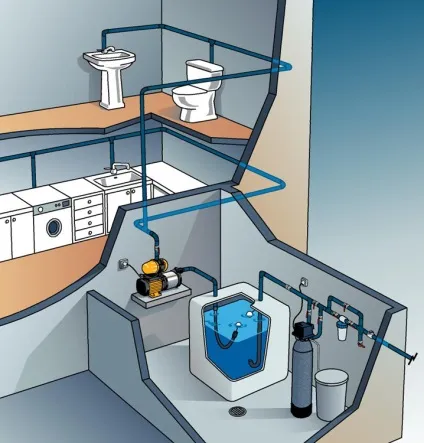

У цокольному поверсі або в підвальних приміщеннях при необхідності планується гілка напірної каналізації. Забір забруднених стоків з ділянок системи, розташованих нижче рівня основної магістралі, здійснюється автоматичною станцією Sololift за допомогою поліетиленових труб діаметром 32 мм. При організації каналізації в таких приміщеннях розглядається питання з герметичним накопичувальним резервуаром, з якого викид виконується фекальних насосом. Автоматизація процесу досягається вимикачем поплавця електричного живлення агрегату.
Каналізація покликана експлуатуватися довгі роки, тому що складається ескіз повинен включати ревізійні трійники при складанні стояка і на виході зливний комунікації назовні. Присутність напірного ділянки в системі диктує монтування зворотного клапана, що виключає циркуляцію рідини, яка подається насосним обладнанням, в зворотному напрямку. Трубопроводи не повинні перетинатися, всі повороти згладжуються фітингами з кутами 10,15,22,30, 45 і 67 º. Проект реалізується укладанням комплектуючих в грунт або монтуванням підвісного варіанта до стелі підвального поверху.
Вимоги до монтажу
Сифони умивальників, біде, душових кабін, шланги пральних і посудомийних машин стикуються з магістральним трубопроводом 32-м діаметром. Об'ємний слив з ванн, джакузі, герметичних боксів, які передбачають набір води, комплектується виробами з 40-м перетином. Відведення рідини з високою концентрацією жирів і допускає механічні домішки (залишки їжі) від кухонного миття виконують трубами з умовним проходом 50, 75 мм. Унітаз з'єднують з розтрубом 110 мм, а в схемі монтажу каналізації в приватному будинку його положення максимально наближають до міжповерхового стояку або до переходу на зовнішній ділянку.
Рекомендовано до прочитання: Чому з'являється запах каналізації в туалеті
На практиці індивідуальна каналізація збирається полімерної продукцією з діаметрами 50 і 110 мм. Умови для самопливу рідині досягаються суворим дотриманням ухилів. Нормативами пропонується перепад висот на погонному метрі для труби 50 в 3 см, а для 110 - різниця складає 2 см. Недостатній ухил призводить до негативних наслідків:
- Відбувається поступове замулювання на довгих відрізках трубопроводів і в місцях зміни напрямку.
- Зменшення умовного проходу призводить до зриву гідравлічних затворів в сифонах.
- Замулювання - перший крок до виникнення заторів. Засмічення унеможливлюють подальшу експлуатацію всієї каналізації або окремих гілок у схемі.
- Осадові відкладення сприяють провисання трубопроводів в місцях розтрубного з'єднання, що призводить до течі в підвальних приміщеннях, вимоїнах під статевої поверхнею.
Вимоги до монтажу труб при установці системи відведення стоків в повній мірі відображаються в будівельних нормах і правилах (СНиП) 2.04.01-85. Цим актом регламентується облаштування внутрішнього водопроводу і каналізації будинків. Пункт 18.2 визначає не тільки кращий ухил, а й встановлює максимальні його показники. Допустимий кут для самопливних схеми не перевищує 15 градусів. Обумовлюється коефіцієнт наповненості трубопроводів, який враховується при наявності декількох стояків з санвузлами в приватному будинку і при розрахунку короткочасного використання відразу декількох точок зливу.
Глибина промерзання грунтів в конкретній кліматичній зоні висуває вимоги до місця переходу внутрішньої каналізації в зовнішню магістраль. Природні умови узгоджуються з раціональним використанням номінального обсягу септика, вигрібної ями або рівнем залягання централізованої комунікації. Тому прохід через фундамент облаштовують, як правило, на глибині 0,5-0,7 м з використанням теплоізоляційних матеріалів.
Морозів допомагає протистояти саморегулюючий обігрів зливних труб за допомогою гріє електричного кабелю.
Укладання каналізації
Пластикові труби і фітинги з'єднуються за рахунок розтрубних горловин. Монтування відповідає принциповій схемі і враховує нормативні вимоги. Роботи проводяться як професійними бригадами, так і безпосередньо власниками, дотримуючись настанов, як зробити розводку каналізації в приватному будинку. Якщо це новобудова, то магістральні трубопроводи пролягають в підлозі, а примикання від сантехнічних приладів утапліваются в стіни. Проект будинку з підвальним простором обумовлює підвісну конструкцію. Вона утримується металевими хомутами на різьбових шпильках за умови фіксації до стелі. Як кріплення стічної магістралі в підвалі виступають також сталеві милиці, які забиваються в стіни підземного поверху.
Рекомендовано до прочитання: Запах каналізації в приватному будинку
При укладанні підведень до сифонів без того різання штроб і облаштуванні стояків використовують пластикові або металеві кріплення. Затискні хомути встановлюються ближче до розтрубним закінченнях. Вони не допускають провисання труб, перешкоджають мимовільного послаблення сполучення на стиках при лінійному розширенні, що викликається високою температурою утилизируемой рідини. Надійність і герметичність з'єднань підвищують за допомогою затвердевающего силіконового герметика.
Виконуючи розведення каналізації, особливу увагу приділяють підключенню унітазу до системи стоку. Труба 110 повинна проходити на відстані від стіни таким чином, щоб встановлена фаянсовий чаша не опинилася посередині приміщення. Правильний підхід дозволяє раціональніше використовувати корисний простір туалетної кімнати або суміщеного санвузла. При виборі унітазу для приватного будинку слід розглядати моделі з вертикальним патрубком для стикування з каналізацією. Вони практичні при монтажі і виглядають естетично.
Довгі гілки каналізації, значне віддалення унітазу від місця переходу внутрішньої розводки в зовнішню магістраль створюють передумови для розрядження всередині системи. Нівелювати негативний ефект, що супроводжується шумовим дискомфортом (бульканням в сифонах) і попаданням неприємного запаху в приміщення, покликаний спеціальний клапан. Він протистоїть утворенню вакууму, забираючи повітря з приміщення. Робота повітряного клапана грунтується на механічному стисканні нержавіючої пружини.
Інструменти і матеріали
- Розводка каналізації в приватному будинку передбачає наступний інструментарій:
- Ножівка по металу для обрізки труб.
- Напилок для обробки стикувальній кромки.
- Мірна рулетка.
- Вимірювальний рівень.
- Перфоратор або ударний дриль, викрутка і пасатижі для установки кріпильних елементів.
- Скловата або інший утеплювач для теплоізоляції.
- Герметик (мастило), який полегшує процес стиковки і підвищує надійність з'єднання.
- Штикова лопата при укладанні в грунт.
Монтуючи систему, необхідно убезпечити труби від засмічення будівельним сміттям, грунтом. З цією метою набувають і встановлюють пластикові заглушки на розтруби в точках планованого прийому стоків. При приєднанні сифонів сантехніки або шлангів побутових машин до каналізаційних труб використовують гумові манжети. Редукційні ущільнювачі підвищують герметичність стиків. Розводка каналізації, виконувана по детальної схемою, виключає гофровані патрубки при підключенні приладів, що підвищує надійність системи.
