розривна муфта

Трактор ДТ-75

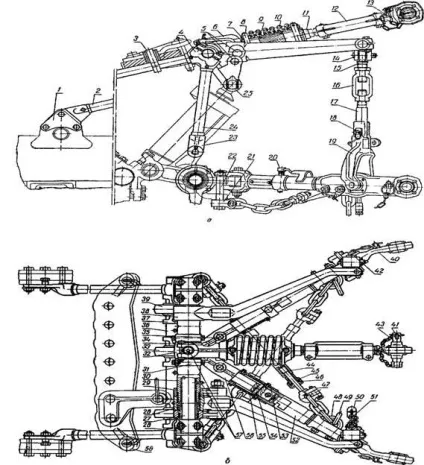

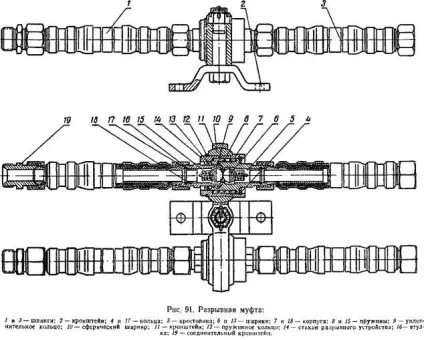

При роботі трактора з гідрофіцірованни-ми причіпними знаряддями через несправність пристрою знаряддя можуть от'едінялось від трактора. Для запобігання розриву шлангів, що з'єднують сталеві мастилопроводи трактора з виносними циліндрами причіпних знарядь, на них встановлюють розривну муфту. Вона роз'єднує шланги, не викликаючи їх псування і втрат масла. Розривна муфта включає в себе два розривних пристрої, встановлених на сферичних шарнірах 10 (рис. 91) в кронштейні //, шланги високого тиску / і 3, що з'єднують розривну муфту з гідравлічною навісною системою трактора і виносним циліндром знаряддя, і кронштейн 2, службовець для кріплення розривної муфти на причіпному знарядді. У склянках 14 розривних пристроїв змонтовані запірні пристрої, що складаються з корпусів 7 і 18, хрестовин 5, пружин 15, кульок 6 і втулок 16, утримуваних в розточеннях пружинними кільцями 17. У робочому положенні торець корпусу 7 притиснутий пружиною 8 до кільця 4, встановленому в канавці склянки 14. Взаємне положення корпусів фіксується кульками 13, встановленими в гнізда корпусу 7. Кульки, виступаючи з гнізд, заходять в кільцеву лунку корпуса 18 і перешкоджають його відділенню.

При складанні розривного пристрою кульки 6, впливаючи один на інший, стискають пружини 15 і відходять від конусної поверхні корпусів, забезпечуючи цим прохід масла в обох напрямках.

Корпуси ущільнені гумовим кільцем 9. У разі приєднання до трактора гідрофіцірованних причіпних знарядь шланги заднього циліндра механізму навішування разом з запірними пристроями от'едіняют від сталевих маслопроводов гідравлічної навісної системи.

Мастилопроводи з'єднують зі шлангами розривної муфти перехідними штуцерами 19.

Розривна муфта діє таким чином. У разі самовільного відокремленого причіпних знарядь осьове зусилля, що виникає на шлангах, приєднаних до сталевих мастилопроводах, викликає стиснення пружин 8 і переміщення з'єднаних кульками 13корпусов 7 і 18 муфти в сторону трактора. Як тільки кульки 13 вийдуть з розточення в склянці 14, вони під дією власної ваги і сил, прикладених до корпусів через шланги, вийдуть з лунок корпусів 18, а шланги разом з корпусами відокремляться від муфти.

При цьому під дією пружин 15 кульки 6 пригорнуться до конусної поверхні корпусів і будуть перешкоджати витіканню масла і потрапляння бруду всередину шлангів. Після роз'єднання муфти корпус 7 притулиться пружиною 8 до кільця 4. Випадання кульок 13 зі своїх гнізд при роз'єднанні муфти запобігає кернение крайок гнізд по зовнішньому діаметру корпусу 7 при складанні корпусу з кульками 13 і невеликий сходинкою в нижній частині гнізд, утвореною при виготовленні корпусу. У разі відокремлення знаряддя в момент повороту агрегату розривне зусилля, яке до шлангів, буде направлено під кутом до кронштейну 2. Однак в результаті шарнірної зв'язку між кронштейнами // і розривними пристроями необхідне для роз'єднання муфти зусилля не зміниться і буде, як і при русі агрегату по прямій, так само 2025 кг. При з'єднанні муфти знову очищають від бруду відокремленого зі шлангами / корпусу 18, всувають корпусу 7 в стакани 14 до тих пір, поки кульки 13 не вийдуть назовні, вводять в корпусу 7 корпусу 18 до суміщення торців. Потім обережно всувають з'єднані корпусу в стакан, поки кульки 13 не встановляться в розточеннях. Перед з'єднанням муфти необхідно правильно встановити гумові кільця в канавках корпусів. У разі деформації однієї з хрестовин 5 буде перекрито прохід масла внаслідок прилягання одного з кульок до конусної поверхні корпусу. З цієї причини при установці золотників в положення підйом і примусове опускання робочі органи причіпних знарядь будуть залишатися нерухомими, а важелі управління, які не фіксуючи, повертатися в нейтральне положення. Для усунення цієї несправності знімають розривні пристрої, от'едіняют корпусу, перевіряють і замінюють деформовані хрестовини. В процесі експлуатації необхідно стежити за герметичністю з'єднань муфти, чистотою поверхонь розривних пристроїв і мастилом кульових шарнірів.

При появі течі в місцях з'єднання корпусів перевіряють уплотняющее гумове кільце 9 і, якщо воно несправне, замінюють його.

При зберіганні муфти кінці шлангів обгортають папером і закріплюють її дротом.
