Розрахунок ud і sd профілів для монтажу гіпсокартонних конструкцій

Розрахунок кількості профілів необхідний для того, щоб купити достатню кількість матеріалів зробити правильну конструкцію з профілів. яка буде міцно тримати листи гіпсокартону.

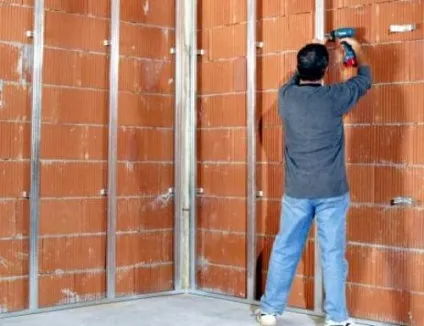

Розрахунок ud і sd профілів для монтажу гіпсокартонних конструкцій

Які бувають профілі

  • Направляючий UD. Монтується по всьому периметру стіни і відповідає за міцність всієї конструкції. До UD будуть прикріплюватися стійку.
  • Стоєчний (CD). Встановлюються між напрямними через кожні 60 сантиметрів і служать для прикручування листів гипрока до отриманої конструкції.

як розрахувати

  1. Виміряйте висоту і довжину стіни на якій буде монтуватися металокаркас.
  2. Чисельність напрямних (UD) розраховується за формулою :( висота стіни * 2 + довжина * 2) * 1,2 / 3 = сума профілів, яке прирівнюємо в більшу сторону.
  3. Розрахунок стоєчних (CD) виконується за формулою: (довжина кімнати в сантиметрах / 60 сантиметрів) * 1,2 -1 = число CD, яке також прирівнюємо в більшу сторону.
  4. Сума П-образних підвісів розраховується за формулою: чисельність CD * 5.

Розглянемо на прикладі

Отже, у нас є стіна з розмірами 260 см на 480 см. Чисельність UD = (250 * 2 + 480 * 2) * 1,2 / 300 = 5,84 округляємо до 6. Разом нам знадобиться 6 UD. Сума CD = 480/60 * 1,2 = 8,6 округляем до 9. Разом нам знадобиться 9 CD. Сума П-образних підвісів = 9 * 5 = 45 штук. На цьому все. Сподіваємося, що за допомогою цієї статті ви зможете правильно розрахувати кількість металоконструкцій для монтажу металоконструкцій під гіпсокартон.
