Розрахунок сходів з забіжними ступенями повинен враховувати певні вимоги побудови подібних об'єктів. Ширина ступенів не повинна перевищувати 40 см в найбільшій частині.

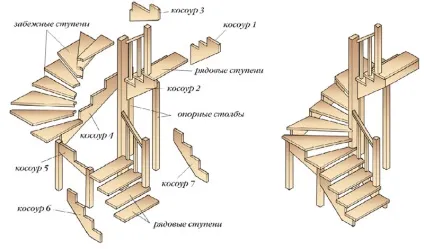

Сходи своїми руками.

Найменший радіус кривизни поворотної частини конструкції повинен становити не менше 30 см. Її хід не повинен мати звивистий вигляд, в іншому випадку вона може стати незручною в експлуатації і навіть небезпечною. Ширина забежние ступені в середній лінії маршу повинна бути не менше 20 см і робитися однаковою по всій поворотної частини.

Забіжні щаблі на внутрішній корисної площі сходового маршу не повинні бути вже 10 см. При дотриманні всіх цих умов сходи буде безпечною і зручною.

Для побудови надійної конструкції необхідно в першу чергу зробити правильний розрахунок всіх її елементів. Виконати це можна декількома способами, вибір одного з яких залежить від кута повороту сходів. Всі ці методи будуть приведені нижче.

Розрахунок сходів методом пропорцій

Розрахунок матеріалу і вартості сходів 180˚ 6 забежних ступенів.

Для виконання розрахунків вам будуть потрібні наступні матеріали й інструменти:

Метод пропорцій може застосовуватися для сходів, що мають кут повороту 90 ° і 180 °. Для пошуку оптимальних варіантів розміру частин конструкції необхідно побудувати горизонтальну проекцію об'єкта і накреслити на ній середню лінію. Буде зручніше, якщо креслення буде виконаний в натуральну величину, але це буває можливо не завжди. Тому проекція найчастіше наноситься в певному масштабі.

Точність результатів в цьому випадку залежить від обраного масштабу і правильності розрахунків.

Дерев'яні сходи П-образна з забіжними ступенями.

На середню лінію необхідно нанести відрізки, рівні ширині ступенів. Визначивши межі прямих частин, потрібно провести межу. Потім задаються розміри середньої частини забежних елемента. Для цього довільно вибирається найменший і максимальний розмір середини маршу. По обидва боки середнього відрізка відкладаються їх половини. Отримані точки з'єднуються відрізками, які продовжуються, перетинаючись з віссю сходового маршу.

У підсумку виходить точка А. Відрізок АВ ділять на відрізки, число яких дорівнює кількості забежних елементів. Ось маршу ділиться на рівні частини по їх кількості. Через відповідні точки на середній лінії сходів і осі маршу проводять відрізки, які визначають межі деталей.

Якщо ступені будуть мати ширину менше допустимої, їх кількість знижують. Розміри переносять в натуральну величину з урахуванням обраного масштабу. Необхідно знати, що натуральна ширина буде більше тієї, що задана на кресленні.

Повернутися до списку

Як розрахувати сходи датським методом

Сходи з тятивами і забіжними ступенями: 1 - нижні забіжні щаблі; 2 - верхні забіжні щаблі; 3 - рівень другого поверху; 4 - рівень першого поверху; 5 - опорний брус сходи.

Для розрахунку розміру елементів конструкції таким методом необхідно побудувати горизонтальну проекцію сходів в певному масштабі. Після цього проводять середню лінію. Визначивши початок забежних ступенів, його відзначають на внутрішній тятиві точкою А.

Початку середньої ступені на внутрішній тятиві буде відповідати точка В. Середня лінія маршу розбивається на відрізки, рівні ширині кожної з них. Після цього її розгортають в пряму і проводять з кінців нанесених раніше відрізків перпендикуляри. На них відкладають мінімальну ширину деталей. А та В з'єднуються між собою.

Потім визначають розмір вузької частини забежних ступенів і переносять його на креслення. Точкиз'єднують з відповідними місцями на середньої лінії і отримують розміри ступенів.

Повернутися до списку

Розрахунок забежних ступенів сходів методом підйому лінії

Метод пропорцій для розрахунку розмірів забежних ступенів: 1 - середня лінія.

Для початку потрібно скласти горизонтальну проекцію сходів, потім розгорнути внутрішню тятиву на вертикальній проекції. Точки А і D будуть відповідати початку і кінця забежних ступенів.

Розгортання внутрішньої тятиви необхідно проводити саме тут. На вертикальній осі проекції потрібно відкласти висоту ступенів, на горизонтальній осі - їх вузьку частину. Середню лінію горизонтальної проекції розбивають на відрізки, які дорівнюють ширині. Мінімальну ширину задають поруч із середньою лінією.

Визначивши прямі деталі, на вертикальній проекції креслять відрізки, що з'єднують їх ребра. Їх кінці з'єднують і знаходять перетин отриманого відрізка з віссю горизонтальної проекції. Через отриману точку проводять межу, яка відповідає допустимої крутизні підйому сходи. У місцях її перетину з лініями, що з'єднують ребра, отримують точки, через які потрібно провести окружності з радіусом, рівним відстані від вершини другої до вершини останнього ступеня.

Для того щоб визначити вершину кожного ступеня, проводяться відрізки з точок на вертикальній осі, відповідних номерам ступенів прямі до лінії підйому. Якщо з них провести перпендикуляр до горизонтальної осі, вийде розмір вузької частини забежних елементів. Після цього розмір переносять на горизонтальну проекцію і визначають розміри всієї конструкції.

Повернутися до списку

Як розрахувати сходи метод сканування

Данська метод для розрахунку розміру забежних ступенів.

Існують конструкції, що мають кривизну, як в горизонтальній, так і у вертикальній площині. Для її визначення застосовується метод розгортки. З цією метою будується горизонтальна проекція, на середину якої наносяться точки 1, 2, 3 відповідно до ширини елементів об'єкта. Вона в цьому методі, як і в інших, вибирається на розсуд будівельника. Після визначення крайніх прямих ступенів креслять розгортку сходи по межах внутрішньої тятиви - вертикальну проекцію.

Зробити це потрібно в такий спосіб. Лінії горизонтальної проекції розгортають по горизонтальній осі, по вертикальній ж відкладається висота ступенів. На вертикальній осі визначають межі криволінійних областей, які необхідно з'єднати між собою відрізком.

В її центрі ставлять крапку З, з якої з'єднують точки кордонів криволінійних ділянок. З центрів отриманих відрізків ставлять перпендикуляри. Потім будуються відрізки, що з'єднують ребра прямих частин сходів. До них проводять перпендикуляри. На перетинах цих ліній з раніше проведеними відзначають центри кіл, які є місцями вигину сходовій тятиви.

Розрахунок за методом підйому лінії.

Ширина вузької частини визначається так само, як в попередньому методі. Визначати розміри можна і досвідченим шляхом, хоча не рекомендується. Можна використовувати вимірювальні інструменти.

Розмір ступенів повинен ретельно виміряти за місцем, тільки після цього їх можна виготовляти. Цей метод може використовуватися, але він небезошібочен. Побудувати конструкцію з забіжними ступенями вийде не у кожного. Після розрахунку сходів і розгортки тятиви може з'явитися питання про те, як робиться вигнута форма дерев'яної деталі. Зазвичай її купують в спеціалізованих фірмах.

У домашніх умовах поворот тятиви можна зробити за допомогою зрощування її в поворотній частині. Для цього в місцях зрощування ставиться додаткова стійка, так як тятива, яка не є цілісною, може бути слабкою. Як приклад можна привести сходи, внутрішня тятива в якій складається з двох частин, що з'єднуються через опорну стійку будь-якої форми, яка використовується в подальшому в якості перил.

Опорна стійка в такій конструкції відокремлює поворотний марш від прямого. Відмінною її характеристикою є нижня пристінна тятива, що складається з опорних бобишек, закріплених на стіні. Але робити саме таку конструкцію необов'язково.

Замість них в цьому випадку можна використовувати звичайну тятиву, що складається з двох частин і зафіксовану на стінах. Але це не так важливо. Бобишки потрібно кріпити мінімум в двох точках кожну, тятиву же можна закріплювати в 3-4 точках.

Елементи споруди до опорних бобишках можуть кріпитися усіма можливими методами, застосовуваними для конструкцій з косоурами. Забіжні щаблі найкраще виготовляти з цільної деревини.

Однак якщо дощок потрібної ширини немає, можна виготовити клинові деталі. Клин, відрізаний від вузької частини, використовується для нарощування широкої її частини. Це необхідно робити за допомогою шкантів на клею. Подступенки для таких сходів робити необов'язково. Якщо все ж вирішено їх зробити, можна використовувати для цієї мети обрізки дощок, що залишаються при будівництві.

Подступенки не тільки зміцнюють сходовий марш, а й допомагають задіяти коротиші, часто залишаються при будівництві. Слід пам'ятати, що ширину забежних ступенів в таких сходах необхідно розраховувати в суворій відповідності з наведеними раніше вимогам. Інакше подступенки будуть заважати нозі, і вона буде ставати не всією ступнею. Це незручно і дуже небезпечно.

Варіантів розрахунку і побудови сходів досить багато. Їх вибір залишається за виконавцем і залежить від його кваліфікації.
