Розрахунок реактивної потужності
Для компенсації реактивної потужності в електричних мережах використовують конденсаторні установки. Основним параметром конденсаторної установки є реактивна потужність конденсаторів необхідна компенсації. У цій статті я розповім, як розраховується потужність конденсаторної установки, а також представлю вашій увазі свою програму для розрахунку реактивної потужності конденсаторної установки.
Після того, як ми підключили всі електроприймачі, у нас вже є розрахункова потужність, реактивна потужність і коефіцієнт потужність електроустановки.
Всі ці дані необхідні для розрахунку реактивної потужності конденсаторної установки.
Реактивна потужність конденсаторної установки необхідна для отримання потрібного коефіцієнта потужності визначається за формулою:
Qк - реактивна потужність конденсаторної установки, кВАр;
Р - активна потужність, кВт;
К - коефіцієнт обираний з таблиці;
сosf1 - коефіцієнт потужності з розрахунку;
сosf2 - коефіцієнт потужності необхідної енергопостачальною організацією;

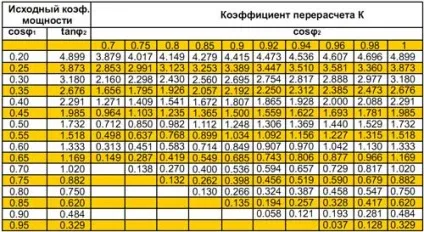

Таблиця для вибору коефіцієнта К
Нехай P = 412кВт, сosf1 = 0,6, сosf2 = 0,92.
З таблиці знаходимо К = 0,907 (на перетині сosf1 і сosf2).
Як бачимо, в таблиці присутні в повному обсязі значення. А це означає, що користуватися цим методом не зовсім зручно, доводиться інтерполювати значення.
На основі цього методу я зробив просту програму для розрахунку необхідної реактивної потужності конденсаторної установки.
Розрахунок реактивної потужності конденсаторної установки
Вказуємо розрахункову потужність, реактивну потужність і необхідне значення коефіцієнта потужності і програма відразу видасть вам результат.
Умови отримання програми для розрахунку реактивної потужності конденсаторної установки на сторінці МОЇ ПРОГРАМИ.
Перелік нормативних документів по компенсації реактивної потужності.
