Розрахунок перетину дроту може виконати кожен

Розрахунок перетину дроту є дуже важливою складовою якісної і надійної

електропроводки. Адже в ці розрахунки закладаються споживана потужність електро обладнання і тривало допустимі струми, які здатний витримати провід в нормальному робочому режимі. До того ж всі ми хочемо мати гарантію і бути впевненими в електро-і пожежобезпеки електропроводки, тому розрахунок перетину дроту є таким важливим.

Давайте подивимося, до чого ж може привести неправильний вибір перерізу проводу.

У більшості випадків електрики працюють зараз на ринку в даній сфері послуг не обтяжують себе виконанням взагалі будь-яких розрахунків, а просто завищують або занижують перетин дроту. Пов'язано це як правило з тим, що вони після тривалого часу після закінчення навчальних закладів не пам'ятають як це робиться, так як отримані знання вчасно не закріплювалися на практиці. Здебільшого цими знаннями володіє деяка частина енергетиків і головних інженерів і то в силу того, що їх знання день у день експлуатуються в даному напрямку.

Якщо перетин дроту менше необхідного

Розглянемо приклад, якщо перетин дроту занижено, тобто вибрано менше споживаної потужності.

Даний випадок є найнебезпечнішим з усіх розглянутих, так як може призвести до псування електрообладнання, пожежі, ураження людей електричним струмом, а нерідко і летального результату. Чому так відбувається, все дуже просто. Припустимо ми маємо електричний водонагрівач потужністю 3 кВт, а провід закладений фахівцем здатний витримати тільки 1,5 кВт. При включенні водонагрівача провід буде дуже сильно нагріватися, що з часом може призвести до пошкодження ізоляції, а в подальшому й повному її руйнування, відбудеться коротке замикання.

Якщо переріз проводу більше необхідного

Тепер, розглянемо приклад з завищеними перетином проведення, обраним більше ніж потрібно для обладнання. Про запас в народі навіть приказки всякі різні є, не зайвий мовляв він. В розумних межах він дійсно не зайвий, але обійдеться набагато дорожче необхідного. На наведений в прикладі вище водонагрівач потужністю 3 кВт, за розрахунком, нам потрібно перетин дроту 2,5 мм 2. дивимося по таблиці 1.3.4 наведеної в ПУЕ (правила улаштування електроустановок). А в нашому випадку допустимо був використаний провід 6 мм 2. вартість цього проводу буде в 2,5 рази вище ніж 2,5 мм 2. припустимо 2,5 коштує 28 рублів, а 6 коштує 70 рублів за метр. Буде потрібно нам допустимо 20 метрів, в першому випадку ми витратимо 560 рублів, а в другому 1400 рублів, різниця в грошах очевидна. А уявіть, якщо ви зробіть зробіть завищеними проводами всю квартиру, скільки грошей в цьому випадку ви викинете на вітер. Звідси запитання, а чи потрібен вам такий запас?

Підводячи проміжні підсумки, ми дізналися що неправильний розрахунок перерізу проводів має дуже неприємні, а в деяких випадках серйозні наслідки, тому підходити до вибору перетину проводів просто необхідно правильно, грамотно і серйозно.

Формула розрахунку перетину дроту

де Iрасч - розрахунковий струм,

P - потужність обладнання,

Uном - номінальна напруга = 220 вольт

Для прикладу розрахуємо електричний водонагрівач 3 кВт.

3 кВт = 3000 Вт, Iрасч = 3000/220 = 13,636363. округлимо Iрасч = 14 А

Існують так само різні поправочні коефіцієнти, за умовами середовища і прокладки проводу, а так же коефіцієнт повторно короткочасного включення. Більшою мірою ці коефіцієнти мають вагу в трифазних мережах 380 вольт на виробництві, де присутні великі пускові струми. А в нашому випадку ми маємо побутові електроприлади розраховані на напругу 220 вольт. тому розраховувати ми його не будемо, але обов'язково врахуємо і визначимо його середнім значенням рівним 5 А і додамо до розрахункового струму.

В результаті Iрасч = 14 + 5 = 19 А,

використовуваний провід мідний трижильний (фаза, нуль, земля), дивимося по таблиці.

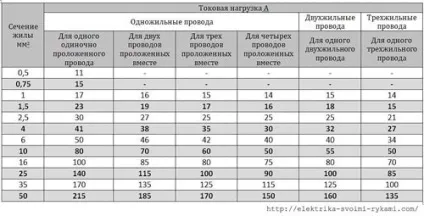

Таблиця перетину мідних проводів по довго допустимому току (ПУЕ таблиця 1.3.4)

Якщо, значення перебувати в інтервалі між двома струмами різних перетинів, в нашому випадку 15 А і 21 А, завжди беремо більше. Розрахунковий перетин дроти необхідне для підключення водонагрівача потужністю 3 кВт 2,5 мм 2.

Отже, на наведеному в прикладі водонагрівачі потужністю 3 кВт, ми зробили розрахунок перетину проводів, з'ясували чому не можна занижувати і завищувати перетин проводів. Навчилися визначати тривало допустимі струми, а так же правильно вибирати переріз проводу.

Аналогічно за формулою також можна виконати розрахунок освітлення. завдяки чому ви досягнете оптимальної освітленості не напружує зір і якісний розподіл світлового потоку.

Виконавши розрахунок перетину дроту своїми руками ви заощадите:

• На закупівлю проводів, вартість проводу збільшується з перетином. Наприклад, 1 метр негорючого дроти марки ВВГнг досить непогано зарекомендував себе в монтажі внутрішньої електропроводки перетином 1,5 квадрата коштує 15 рублів, а такий же провід перетином 2,5 квадрата коштує 23 рубля, різниця в 8 рублів з одного метра, з 100 метрів це вже 800 рублів.
• На закупівлю пристроїв захисту автоматичні вимикачі, УЗО. Чим більше струм спрацювання пристрою, тим більше ціна. Наприклад однополюсний автоматичний вимикач на 16 Ампер коштує 120 рублів, а на 25 Ампер вже 160 рублів, різниця в 40 рублів. Середній силовий щиток набирає близько 12 автоматичних вимикачів з кожного по 40 рублів вийде 480 рублів. Різниця вартості УЗО буде ще більше. близько 200-300 рублів.

• зі 100 метрів неправильно розрахованого дроти
• 12 автоматичних вимикачів
• одного ПЗВ

В середньому можна заощадити - 1580 рублів

* Середня кількість дроти необхідну для повної заміни електропроводки середньостатистичної однокімнатної квартири складе 200-300 метрів, без урахування телевізійних і інтернет проводів.

Добрий день. Дякую за статті, реально дуже допомагають!
Чи не могли б ви пояснити кілька моментів?
Тут ви пишете потужність ел плити 3кВт, чи правильно я розумію що 3кВт вона споживає за годину безперервної роботи?

Чи можна вступити вибрати наступні перетини для кабелів?

1-ий блок розеток (5 шт). системний блок, монітор, невеликі колонки, роутер. Перетин 2.5мм. Думаю розрахувати кількість ВТ для цих пристроїв досить важко, тк це напевно залежить від режиму роботи.

І ще правильніше буде для системного блоку і монітора купити мережевий фільтр і підключати їх туди, тим самим можна зменшивши кількість розеток в блоці в стіні.

2ий блок розеток (5 шт). LED телевізор, пасивна стерео система (ресивер, 5 колонок, сабвуфер)? за приблизною инфе від виробників це в сумі

800Ватт. Яке перетин потрібно брати?

3й блок: холодильник і мікрохвильова піч. Про холодильник важко сказати, тк модель стара в інтернеті вже не знайти нічого.

4: пральна машинка. Теж стара інформації немає

Як краще вчинити в такій ситуації? взяти на ці блоки 2.5мм і не "паритися"?

Буду дуже вдячний за вашу відповідь

Привіт Сміла!
Ви правильно зрозуміли, 3 кВт електроплита споживає за годину безперервної роботи. Варто відзначити, що 3 кВт це максимальна потужність і на даній електричній плиті вона буде досягнута при включенні всіх конфорок і духовки одночасно.
Для груп розеток, які ви позначили, перетину жил проводів 2,5 квадрата буде достатнім. Присутній запас по навантаженню, що збільшить термін служби проводки.
З приводу мережевого фільтра. Він дійсно здатний істотно заощадити кількість розеток на стіні, але при його виборі потрібно звернути увагу, на яке навантаження він розрахований виробниками.
