У нашому прикладі умова дотримання ПДВ не виконується для діоксиду азоту та сажі. Для оксиду вуглецю гранично-допустимий

викид складе (є дотримання ГДК по СО):

або (0,936 г / с * 3600 секунд * 24 години * 365 днів): 10 6 = 29,5 т / рік.

Заходи по досягненню ПДКм.р. на межі санітарно-захисної зони по сажі, діоксиду сірки та діоксиду азоту бувають технологічними, санітарно-технічними, архітектурно-плани-ровочной.

В даному прикладі рішення задачі розглядається організа-ція санітарно-захисної зони виходячи з результатів рассе-ивания для діоксиду азоту та санітарно-технічні заходи щодо зниження викидів сажі. З метою зменшення маси викидів сажі підбираємо по каталогам пилоуловлюючих апаратів циклони типу ЦН-24, з продуктивністю очищення 2.5 тис.м3 / год газів, що відходять.

Кількість циклонів складе

Ефективність уловлювання сажі Е циклонами ЦН-24 дорівнює відповідно до каталогу 80% (або 0,8), тоді

Розрахунок безпечної відстані до житлової забудови для NO2 і SO2

Розрахунок відстані по осі факела викиду від джерела викиду Хм. на якому досягається величина максимальної приземної концентрації Cм здійснюється за формулою (1.11).

Оскільки в нашому прикладі Vм> 2 м / с, величину котельно-ного параметра d визначаємо за формулою (1.13)

Важливо зауважити, що для сажі F = 3, тоді за формулою (1.14).

Величини приземних концентрацій шкідливих речовин, С. в ат-мосфере по осі факела викиду на різних відстанях X (мет-рів) визначаються за формулою (1.15).

Прирівнюємо С = і розраховуємо S1

Далі, за графіком на малюнку 1.1 знаходимо співвідношення Х / Х = 1.2 (при S1 = 0,97), звідси Х = 1.2 # 8729; Хм

Хм нам відомо, тоді:

Х = 1.2 # 8729; 190.8 = 228.9 метрів

При такій відстані фактичний викид діоксиду азоту та двоокису сірки є ВДВ, ᴛ.ᴇ. забезпечує дотримання ГДК.

Побудова меж санітарно-захисної зони для NO2 і SO2

Отже, для газів SO2. NO2. безпечну відстань Х = 228,9 м.

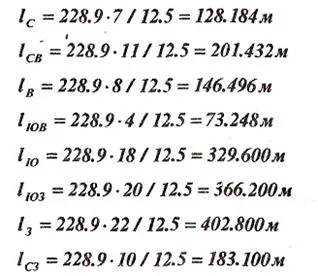

Використовуючи вихідні дані про розі вітрів і формулу (1.17), обчис-ляем розміри санітарно-захисної зони по восьми румбам:

де li - безпечну відстань по i-ому румбу;

Задаємося масштабом в 1 мм: 10000 мм і будуємо окружність R = Х з центром за місцем розташування джерела викиду. Про-водимо вос ?? Сім базових напрямків вітру і відкладаємо рассто-яние li. враховуючи, що північний вітер зміщує викиди на південь і т.д. (Рисунок 2.1).

У тих випадках, коли відстань li

Можливий варіант досягнення Cм = ГДК не за рахунок збільшення розмірів санітарно-захисної зони, а за рахунок збільшення висоти труби котельні (Н), але це зажадає більш потужних димососів (вентиляторів) зі збільшенням витрат електроенергії та інших ек-сплуатаціонних витрат. В цьому випадку вкрай важливо порівняння капітальних і експлуатаційних витрат по вс ?? їм можливим ва-Ріанта.

Малюнок 2.1 Креслення санітарно-захисної зони (Масштаб 1: 10000)
