Розрахунок однорівневої стелі з гіпсокартону своїми руками

У цьому розділі все про гіпсокартон від А до Я. ви навчитеся розраховувати і монтувати однорівневі стелі з гіпсокартону своїми руками, не маючи до цього навичок в монтажі. Перш, ніж приступити до монтажу стелі з гіпсокартону. слід розрахувати кількість матеріалу.

В першу чергу слід виміряти довжину і ширину даного приміщення, в якому будемо встановлювати підвісну стелю з гіпсокартону своїми руками. Розглянемо на прикладі прямокутної кімнати, з довгою 5600 мм і шириною 3100 мм. рис 1.
Дані розміри взяті довільно, як приклад. Обов'язково, померяйте всі чотири сторони кімнати. Якщо розміри стін, розташовані один навпроти одного не однакові, в тому випадку слід прийняти за основу ту ширину і довжину, яка більше. Це означає, що в даному приміщення кути не мають 90 градусів.

Якщо взяти за основу дві великі стіни (ширина і довжина), то при розрахунку стелі, ми це вже врахуємо. У розділі монтаж стель з гіпсокартону. ви побачите, на скільки це важливо.

В першу чергу слід підрахувати периметр нашого приміщення.
Р = (5600 + 3100) х 2 = 17400 мм (17,4 м / п). Давайте підрахуємо, скільки і якої довжини, нам потрібно взяти профілю UD-27. Якщо ми вирішимо монтаж 3-х метровим профілем, а ширина у нас 3100 мм, в цьому випадку, на дві сторони, нам цілого профілю не вистачить, а монтувати 100 мм шматочок, досить проблематично! З цього, нам краще вибрати 4000 мм.
17400/4000 = 4,35 шт.

Тобто 5 профілів UD-27 по 4000 мм (4 м). На рис 2, показано, в якій послідовності монтуються профілю. Ми розглядаємо тільки розрахунок профілів. Детально як монтувати, ми розберемо далі в розділі монтаж однорівневої стелі з гіпсокартону своїми руками.

З профілями UD-27, ми розібралися, давайте тепер подивимося, як розрахувати профіль CD-60 (каркасний). Ми виходимо з того, що розмір нашого гіпсокартонного листа має 2500х1200х9,5 мм. Виходячи з того, що ширина приміщення у нас набагато менше довжини, основні напрямні профілю,
будемо монтувати по шир

іне, тобто 3100 мм.
Можна також основні каркасні профілю монтувати і по довжині, це теж буде правильно, але монтаж довших профілів набагато важче, ніж коротких, незважаючи на меншу їх кількість. Також слід виходити з доцільності монтажу гіпсокартонних плит, таким чином, що б було як менше відходів з гіпсокартону.
Запам'ятайте. Листи обов'язково повинні монтуватися по довжині основних профілів CD-60 рис 3.

Починаючи від стіни (на приклад з ліва на право) кожних 600 мм ми будемо встановлювати направляючий профіль.
5600/600 = 9,3 шт, тобто в нашому випадку вийшло 9 профілів рис 4. Останній профіль стоїть на позначці 5400 мм, і відстані до стіни 200 мм. Виникне питання, чи слід його ставити? Якщо взяти відстань від 8-го профілю, воно складе 800 мм, що досить великий розмір. Якщо останній профіль не ставити, нічого страшного не буде, але при монтажі гіпсокартонної плити, буде досить ма

ло місця для кріплення саморізів. Що в свою чергу, послабить весь гіпсокартонна стеля. Значить, профіль все-таки потрібен. І так нам знадобиться 9 профілів по 4000 мм (4м). З кожного профілю у нас залишиться 900 мм. Але не поспішайте їх викидати, ці шматки нам цілком можуть ще знадобляться. Після розрахунку направляючих профілів CD, слід вибрати на якому відстань від перекриття, слід виробляти монтаж гіпсокартонної стелі. Залежно від розміру прольоту між металевим каркасом і перекриттям, слід вибрати необхідний елемент монтажу.

Якщо проводити монтаж стелі якомога вище до перекриття, тобто мінімальний розмір становитиме 27 мм, (висота профілю UD-27), а максимальна, не перевищує 120 мм, в тому випадку, нам підійде прямий підвіс.

Але буває, що дана стеля з гіпсокартону, потрібно опустити на 500 мм, або навіть більше, в тому випадку використовується пружинний підвіс, з дротом. Довжину дроту підбирається в залежності від того, наскільки необхідно опустити підвісну стелю. У нашому випадку будемо вважати, що даний підвісна стеля не буде нижчою 120 мм від перекриття, отже, пружинний підвіс нам не знадобиться.

Розрахуємо кількість прямих підвісів однорівневої стелі з гіпсокартону.

Починаючи від стіни, на відстань 300 мм, монтується перший підвіс. Далі кожних 600мм, кріпляться інші рис 5.
Чорним хрестиком, умовно позначені підвіси. На один профіль нам потрібно 5 підвісів. 5х9 = 45 шт. Для даного підвісної стелі, нам знадобиться 45 прямих підвісів.

Після установки напрямних профілів на підвіси, монтуються перемички.

Монтаж перемичок робиться також з профілю CD-60.

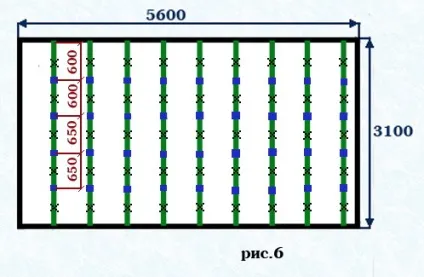

Але перед цим, слід закріпити на напрямні профілю CD-60, з'єднувач однорівневий (краб)
рис 6.
Синіми квадратиками, умовно позначені краби.

Детально монтаж краба, в розділі монтаж однорівневої стелі з гіпсокартону. Краби монтуються між підвісами, на відстань 600, 650 мм, один від одного. На одному профілі в нашому прикладі стелі, монтуються 4 краба. 4х9 = 36 шт. Для даної конструкції, нам знадобиться 36 крабів.

Наступний крок в монтажі однорівневої підвісної стелі з гіпсокартону. монтаж перемичок. Перемички вставляються як між крабами, так і між крабом і профілем UD-27.

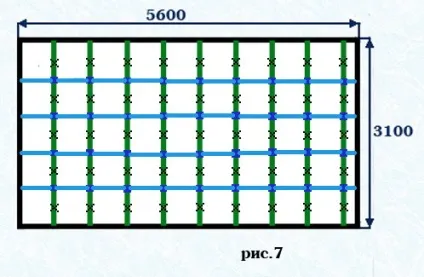

На рис 7, блакитним кольором, показані всі перемички з профілю CD-60. Як монтуються перемички, в розділі монтаж гіпсокартонної стелі.

З рис 7, можна побачити, що на відміну від гіпсокартонної перегородки. підвісний гіпсокартонний стелю. являє собою якусь сітку з металевих профілів, з осередком розміром 600х600 мм, або 600х650мм. Це не означає, що осередок повинен бути тільки такого розміру, але слід запам'ятати розмір 600х600 мм, є ідеальний і по можливості, потрібно дотримуватися цих розмірів. Ще один дуже важливий нюанс в монтажі перемичок. Краби з перемичками на позначці 2500мм (2,5 м) від стіни, там, де буде закінчуватися гіпсокартонна плита, повинні бути виставлені строго за розміром. Тобто центр перемичок повинен стояти на позначці 2500 мм (2,5 м). Детально в розділі стикування гіпсокартонних плит. І так, розмір між центрами основних профілів 600 мм, віднімемо по 30 мм з кожного боку. 600-60 = 540 мм. 540 мм, це відстань між профілями. Для зручного монтажу, віднімемо ще 5мм.
535 мм, кінцевий розмір перемички, між крабами.
Між крабом і профілем UD-27, слід також виміряти розмір.
У нашому випадку є два розміри.

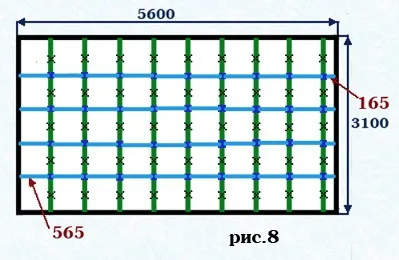

З лівого боку 600-30-5 = 565 мм і з правого боку 200-30-5 = 165 мм. рис 8. Але це тільки в тому випадку, коли стіни паралельні, як на нашому прикладі. Якщо ж це не так (як в більшості випадків), тоді слід виміряти кожну перемичку між крабом і стіною. Ці розміри, будуть відрізняться один від одного.
Нам знадобиться 32 шт. по 535 мм, 4 шт. по 565 мм і 4 шт. по 165 мм. Якщо ви ще не забули, у нас залишилися невикористані 9 шт. профілів по 900 мм (0,9 м). 565 + 165 = 821 мм.
З чотирьох з них відріжемо по 821 мм (скористаємося для перемичок між крабом і стіною).
Решта 5 шт. відріжемо по 535мм. Залишилося всього 27 шт. по 535 мм.
27х535 мм = 14 445 мм (14,445 м).
14 445/4000 = 3,61 шт. Це 4 профілю по 4000 мм (4 м).

Розрахунок металевого каркаса однорівневої стелі з гіпсокартону своїми руками закінчений.

Для монтажу металевого каркаса, нам знадобиться:
Профіль UD-27 5 шт. по 4000 мм (4 м).
Профіль CD-60 13 шт. по 4000 мм (4 м).
Подивись прямий 45 шт.
Краб 36 шт.

Наступним кроком буде розрахунок гіпсокартонних плит. Детально як правильно стикувати гіпсокартонні плити, в розділі стикування гіпсокартонних плит. Давайте приступимо до розрахунку гіпсокартонних плит. У нашому прикладі, ми будемо використовувати листи розміром 2500х1200х9,5 мм. Листи повинні бути зміщені один щодо іншого, на відстань не менше ніж один поперечний профіль, тобто не менше ніж 600-650 мм, в шаховому порядку. Починаючи з лівого верхнього кута, слід розрахувати кількість листів рис 10. Для даного підвісної стелі, потрібно 5 цілих гіпсокартонних листів, а також два листа, ми розріжемо на 4 шматки, розміром 600х1200 мм. І з 8-го листа ми виріжемо шматок розміром 800х600 мм. В такому випадку, нам понадобітс

я 8 гіпсокартонних листів.

На цьому розрахунок однорівневої стелі з гіпсокартону закінчений.

Для монтажу профілів до стіни, нам знадобляться забивні дюбелі, частіше використовуються дюбель 6х40мм або 6х60мм, в залежності від якості і товщини стіни, на яку потрібно забити дюбель. Кріпляться дюбеля до стіни на відстань 300-400 мм. З'єднуються профілю (між собою), (до прямих підвісів), (профілю з крабами), саморізами типу LN 9, LN 11 (шуруп самонарезающий, з гострим кінцем), або LB 9, LB 11 (шуруп самонарезающий з висвердлюють кінцем). Для монтажу профілю до одного підвісу використовуються 4 саморізи. Також для монтажу краба, використовують 4 шт. Щоб закріпити один профіль з крабом, використовують 2 саморізи.

Гіпсокартонні плити кріпляться до металевого каркаса саморізами типу MN 25, MN 30 (проколює самонарезающий шуруп). Відстань між ними 250 мм. Ми не будемо розраховувати кількість дюбелів і саморізів, думаю у вас не складе особливих труднощів самому підрахувати.

Ми розібрали, як розрахувати однорівневий підвісний гіпсокартонний стелю.
Запам'ятайте, що гіпсокартонна плита не повинна висіти в "повітрі", вона повинна бути обов'язково прикручена до металевих профілів по всьому периметру. Як монтувати плити на стелю, знаходиться в розділі стикування гіпсокартонних плит.

Таким чином, розраховуються і інші гіпсокартонні потолки. Даний однорівневий гіпсокартонна стеля відноситься до часто вживаним і досить простий, але є і складні гіпсокартонні потолки, з різними кутами поворотів і з більш складною конструкцією. Розрахунок і монтаж складних гіпсокартонних стель, ви зможете знайти в розділі
складні гіпсокартонні конструкції.
