Розміри вбудованих холодильників особливості bosch kil82af30r

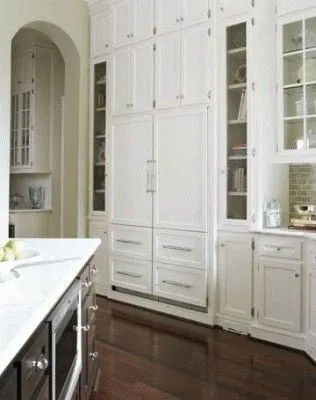

Ми вже звикли до вбудованих посудомийних і пральних машин, а тепер ось і холодильники. Якщо у інших приладів хоча б розмір визначений жорстко, то тут зустрічаються «малюки» по півтора метра і вище. Ну, як можна заховати обладнання, якщо висота вбудованого холодильника 177,5 см, а об'єм 287 літрів? Ми вирішили відвідати сайт фірми Bosch і знайти там інструкцію по монтажу обладнання. Розміри вбудованих холодильників дуже часто не вписуються в нижню секцію кухонного гарнітура, так куди ж заховати громадину?

Габарити вбудованої техніки

Майже вся техніка на кухні має для вбудовування фіксовані розміри. Перш за все це висота:

1. Під стільницю 85 см.
2. У відсік - 81,5 см.
3. Замість тумбочки - 87 см.

У посудомийних машин ще є сімейство компактних висотою 45 і 60 см. Ширина вбудованого холодильника і глибина можуть бути різними: починаються біля 60 см і спускаються вниз. Чимало в природі і моделей під стільницю висотою близько 82 см, але куди подіти такий корпус, який трохи вище середнього зросту?

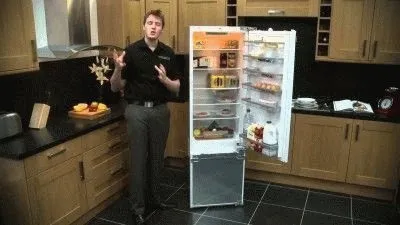

Вбудований холодильник Bosch KIL82AF30R

Ширина і глибина вбудованого холодильника KIL82AF30R не уявляють собою нічого особливого. У підставі виходить такий квадрат 55х55 см. А ось висота становить 177,5 см. Не обов'язково було вибирати цю модель для розгляду, але дуже цікаво, яким боком вона стане вбудованої.

У цьому агрегаті з класом енергоспоживання А + і сенсорним управлінням немає нічого особливого, тому відразу беремося за інструкції, які розміщені прямо на офіційному сайті компанії. На зображенні керівництва по монтажу відразу бачимо перше і важливо зауваження, яке якось пропущено в технічній виписці, наведеній на сайті.

Виявляється, вентиляція здійснюється повітрям, який йде вгору уздовж задньої стінки, а береться испод низу. Тобто під відсіком для холодильника повинна бути ніша поперечним перерізом не менше 20 квадратних сантиметрів. Причому стінка з оргаліту має бути відсутня, тому що такий же вентиляційний канал піднімається вгору вздовж задньої грані корпусу приладу. Площа перетину його також складає 200 квадратних сантиметрів. З інструкції слід, що кухонний гарнітур повинен стояти на ніжках, тобто не потрібно виламувати цоколь під вентиляцію.

Для роботи нам знадобиться купа інструментів, зокрема, викрутка TORX20. Це така зірочка на шість кутів з увігнутими ребрами. Викрутку під хрест тут застосувати не догадались. Олівець, лінійка, ножиці, сантиметр - це само собою. А ще потрібен гайковий ключ на 13 і дриль, куди ж без неї. Шафи-то потрібно дірявитимуть.

Комплектація просто вбиває своїм достатком, на наш погляд не дарма тут на малюнку все підписано і пронумеровано. Гірше нічого не може бути, ніж якщо помістимо якусь деталь не на те місце при монтажі вбудованого холодильника такого розміру. Отже, спочатку навіс дверцята з того боку, з якою потрібно:

1. Це робиться викруткою, під внутрішній гвинт, послаблюємо. Потім необхідно зняти дверцята. Гвинти не викручувати до кінця, залишаємо зазор 5 мм. Після чого просто витягуємо кожну петлю з пазів. Швидше за все це робиться, щоб не розгубити кріплення.
2. Щоб поміняти сторону навісу двері, петлі змінюються хрест на хрест. Тобто нижня права стане лівої верхньої, а верхня права - нижній лівій.
3. Тепер викручуємо кріплення і, так само не довінчівая на 5 мм, вганяємо в отвори з іншого боку.
4. Дверцята переважується тим же чином, що і знімалася.

Читайте також: Який холодильник краще вибрати

Про вбудовування поки ні слова, Новомосковський далі інструкцію по монтажу до холодильника. Тепер пропонується перенавесіть дверку морозильної камери:

1. Спочатку акуратно знімаємо двері з петель. Судячи з інструкції, голими руками.
2. Витягуємо акуратно ручку, яка знаходиться знизу, і переставляємо на протилежний кінець до клацання.
3. Витягуємо циліндричний елемент петлі зверху дверки, переміщаємо на протилежний кінець.
4. Вставляємо дверку морозильної камери іншою стороною.

Вбудовування холодильника Bosch KIL82AF30R

На третьому кроці нам, нарешті, пропонують почати огляд ніші. Розміри її відповідають корпусу вбудованого холодильника - 178х56х56 см. Не завадить виміряти габарити ніші. Відсік повинен бути плоско-паралельним і строго перпендикулярним. Іншими словами значки на малюнку язик не повертається назвати. Інструкція так собі. Тобто, маючи на руках все кріплення, напевно, можна розібратися, але такі картинки складні для розуміння. Дивно для фірми, яка викладає зазвичай відмінну документацію. Ось приблизний зміст операцій:

• На петлях основної двері є з боку торця отвору. Туди кріпимо одну з половин розрізний деталі, яка в майбутньому дозволить здійснити кріплення до шафи.
• Підвісні гвинти дверцята закриваємо панельками, що йдуть в комплекті, такими ж доповнюються діри, що залишилися від старого навісу двері з іншого боку. Це робиться для естетичності.
• На верхню грань корпусу садиться планка з отворами, куди будуть проходити кріпильні гвинти для стелі меблевого відсіку.
• На торці дверцят зверху і знизу зміцнюються деталі для майбутньої фіксації декоративної панелі.
• Шнур живлення вбудованого холодильника пропускаємо до розетки і там вішаємо на линву, але не встромляє його в мережу.
• На нижню межу корпусу з боку, протилежній до петель, кріпиться ще одна деталь для монтажу гвинта в підлогу відсіку меблів.

• Шафа засувається всередину. При цьому верхня планка з кроку 3 впирається в стелю, а деталь з попереднього кроку - в підлогу. Укручуємо в першу два гвинта вертикально в стелю, а в другу - гвинт в підлогу відсіку і згинає детпль навпіл всередину, поки не почується клацання.
• В кріплення, який ми вмонтували в петлі для вбудованого холодильника, загвинчується по два шурупа в стінку шафи.

Навішування декоративної панелі для вбудованого холодильника Bosch KIL82AF30R

Панель навішується декількома способами за інструкцією, але справа в тому, що вона розроблена для безлічі моделей. Та, яка наша, йде під позначенням «маленька а», до речі, це стосується і тих кроків, які були раніше. Заміряємо сантиметром висоту відсіку від нижньої межі статі до невеликої щілини в зігнутої деталі, укріпленої у верхній частині дверцята холодильника, що вбудовується. При цьому гвинти на верхньому торці повинні забезпечувати положення деталі на рівні 5 мм від верхньої грані двері. За цими показниками вичерчуємо горизонтальну лінію на панелі. Отже, підвіска декоративної панелі:

• Вигнуту деталь знімаємо з двері і йдемо навішувати на декоративну дошку за допомогою двох скоб під номерами 4а і 4 с, які надягаємо на неї відразу ж до ПЕРШОГО клацання. Для позиціонування стане в нагоді лінія, яку ми вияскравили раніше. Щілинами деталь повинна лягти рівно на позначку.

Читайте також: Куди подіти старий холодильник

• Відповідно до цього свердлимо дрилем панель під глибину кріпильних гвинтів. Монтуємо скоби 4а і 4 с разом з деталлю для підвісу. А тепер забиваємо їх обережно всередину до ЩЕ ОДНОГО клацання. Це означає, що кріплення встав правильно.
• Вішаємо панель на двері, регулюємо висоту за рівнем або за місцем, закриваємо вигнуту деталь спеціальною декоративною планкою. Кріпимо гвинтами дошку на деталі, які ми монтували в кроці 4 попереднього пункту. Після цього кожна з них замикається до клацання.
• Під верхній кут корпусу вбудованого холодильника, протилежний петель, забиваємо три клина з комплекту, щоб забезпечити фіксацію щодо меблів.

В общем-то це і все. Вбудований холодильник Bosch KIL82AF30R встановлений, залишилося включити в розетку. Коли всі операції вже за спиною, то це не здається таким вже складним, як при першому погляді на монтажну схему, де чи то забули, чи то не вважали за потрібне пронумерувати частина деталей. І навпаки, після крайнього заходу одне з них так і не стала в нагоді. Швидше за все вона для іншого варіанту монтажу, де двоє дверей, але розбиратися з цим вже не хочеться. Чому б нам не відзначити успішне завершення установки вбудованого холодильника?

висновок

Ми спеціально не дивилися, як монтувати вбудований холодильник висотою 82 см. Після закінчення робіт з посудомийній і пральною машиною, які ще й потрібно підключити до водопроводу і каналізації, це здасться дитячим розвагою.

Ми не хочемо, щоб наші Новомосковсктелі так мучилися. Якщо вирішено взяти Арістон, вбудований холодильник повинен встати прямо за місцем. Благо сьогодні є досить багато варіантів. Інакше кажучи, спершу вимірюємо в кухні всі наявні відсіки, відзначаємо про себе їх особливості, на зразок цоколя, заносимо це все в блокнот, а потім вже йдемо в онлайн магазин за інструкцією.
