Розгін блоку живлення

Вступ.

Цей експеримент з частотою я затіяв через що не вистачає потужності БП.

Коли комп'ютер купувався його потужності цілком вистачало для цієї конфігурації:

AMD Duron 750Mhz / RAM DIMM 128 mb / PC Partner KT133 / HDD Samsung 20Gb / S3 Trio 3D / 2X 8Mb AGP

Без монітора - за допомогою VGATV і через саморобний шнур підключався до телевізора :)

Поступово він обріс пристроями:

FDD Mitsumi 3,5 "1,44Mb / модем Acorp 56 PML / монітор LG StudioWork 700b / Gigabyte Geforce 2MX 400 32 Mb

Нарешті після покупки CDRom TEAC 540E - почалися перші серйозні проблеми, які посилилися з покупкою CDRW TEAC 540W

Потужність блоку живлення пропорційна частоті струму що проходить через силовий трансформатор. Чим вище частота струму тим меншим буде трансформатор в блоці живлення при тій же потужності. Для прикладу, блок живлення ват на 200 зі звичайним трансформатором на 50 Гц цілком зможе замінити тренажер або хоча б пудову гирю. Частоти на яких працюють блоки живлення в середньому 30-50 кГц. Верхній діапазон обмежується граничними частотами силових транзисторів і критичної частотою феромагнетика трансформатора (приблизно 100кГц, існують блоки живлення з частотами 500кГц).

Згідно ШІМ - контролер. TL494. робоча частота визначається конденсатором C і резистором R. за формулою:
,

де k - коефіцієнт залежить від мікросхеми, як від конкретної моделі, так і від виробника. У TL494 він дорівнює 1,1, у KA7500 - 1,2.

Для прикладу дві схеми:

Частота f для цієї схеми вийшла 57 кГц.

А для цієї частота f дорівнює 40 кГц.

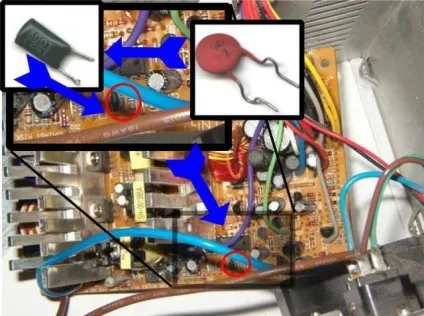

Для зміни частоти необхідно замінивши конденсатор C або (і) резистор R на інший номінал.

Було б правильно поставити конденсатор з меншою ємністю, а резистор замінити на послідовно з'єднані постійний резистор і змінний типу СП5 з гнучкими висновками.

Потім, зменшуючи його опір, вимірювати напругу, поки напруга не досягне 5.0 вольт. Потім впаяти постійний резистор на місце змінного, округливши номінал в більшу сторону.

Я пішов по більш небезпечним шляхом - різко змінив частоту упаявши конденсатор меншою ємності.

За формулою отримуємо

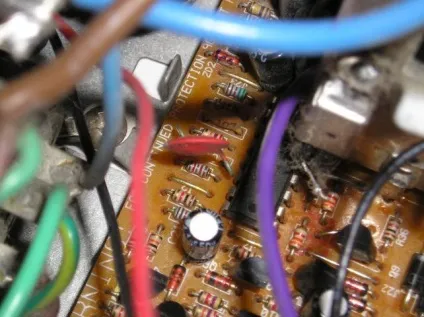

Після заміни конденсатора

частота збільшилася на 50% відповідно і потужність зросла.

Якщо R не будемо змінювати, то формула спрощується:

Або якщо С не будемо міняти, то формула:

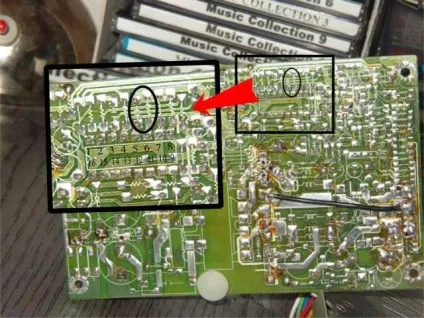

Простежте конденсатор і резистор підключення до 5 і 6 ніжок мікросхеми. і замініть конденсатор на конденсатор з меншою ємністю.

Після розгону блоку живлення напруга стало рівно 5.00 (мультиметр може іноді показати 5.01, що швидше за все похибка), майже не реагуючи на виконувані завдання - при сильному навантаженню на шині +12 вольт (одночасна робота двох CD і двох гвинтів) - напруга на шині + 5В може короткочасно знизитися 4.98.
