Розетки і вимикачі в квартирі пристрій, заміна, перенесення, схеми підключення

Пристрій розетки на перший погляд здається простим, але клопоту при незнанні справи, може принести дуже багато. Всі напевно знають, що електричний струм небезпечний своєю невидимістю. А розетки в нашій оселі, це перші джерела зв'язку з електрикою, тому в сучасних перевантажених квартирних мережах важливо дотримуватися правила установки розеток. Розетки важливо встановлювати правильно тому, щоб була електромагнітна сумісність, і тоді вам не треба буде турбуватися про перешкоди, які можуть виникнути, а також про захисні пристрої.

Правила слід дотримуватися

Якщо ви вперше вирішили самостійно встановити розетку в квартирі, обов'язково ознайомтеся з основними правилами:

- будь-які електромонтажні роботи слід проводити в знеструмленому приміщенні; дроти підключати в найостаннішу чергу!

- обов'язково кожен підключається дріт перевіряйте Фазопокажчики;

- монтуючи розетку або вимикач, пам'ятайте, оголені провідники не повинні контактувати з тілом!

- якщо сталося ураження електрострумом, то в таких випадках головне - швидкість реагування спостерігача.

Як влаштована розетка?

Щоб розібратися в символах, представлених схематично, запам'ятайте умовні позначення:

- контакти і дроти фазні, лінійні - L, позначені червоним кольором;
- нульові, нейтраль - N, позначені синім кольором;

- захисні, заземлюючі - P, позначені - жовтим із зеленою смугою.

У стандартну електричну розетку входять такі елементи:

- декоративна кришка з невипадающім гвинтом або гвинтами;

Колодка в зборі складається з:

- кріпильних лапок, суцільнолитими, нерухомими (рис. зліва), або рухомими, розпирає на гвинтах (рис. в центрі і справа);

- контактами, фазним і нульовим, ідентичними за конструкцією і заземляющим, розташованим окремо;

- клемами для підключення проводів до контактів.

При покупці колодки, слід звернути увагу на лапки, вони повинні бути двозуб (рис. В центрі), однозубого лапки ненадійні, і колодка розхитається дуже швидко. А ще краще колодка, в якій лапки рухливі. При такій конструкції можна легко відрегулювати висоту та нахил прилягання колодки щодо стіни - максимально точно. Також зверніть увагу на те, як кріпляться клеми. Кріплення з контактами може бути виконаний гвинтами, а може бути виконаний у згоді з контактами - цей кріплення більш надійний.

Розетки перед встановленням ще раз переглянете, і переберіть, змастіть все сполучаються частини струмопровідної пастою і туго стягніть гвинтами. З боку проводів клеми бувають гвинтові, а бувають «йоржиками», в які оголені кінці проводів просто вставляються, це дуже зручно і надійно. Але такі клеми можна перебрати.

Які бувають розетки?

Розетки з вимикачами умовно можна поділити на три види:

- об'єднані розетки в один блок із загальною кришкою і підрозетників (див. рис. зліва);

- розетковий модуль - кілька розеток, встановлених на стіні в ряд (див. рис. в центрі);

Розеткові модулі - це складні пристрої, які можуть входити до складу електромонтажних коробів (рис. Зліва). Якщо встановлювати такий складний пристрій, як електромонтажний короб, то потрібно обов'язково ознайомитися з правилами по техніці безпеки, ПУЕ та вимогами електромагнітної сумісності. Силові та сигнальні дроти не повинні стикатися і перетинати один одного. Тому, встановлюючи електромонтажні короби потрібно розподілити їх на секції, де кожна секція буде виходити до своїх клем. Кабель в короб укладайте уважно, стежачи за умовними позначеннями в секціях, щоб потім все не переробляти.

Сучасну накладну розетку по праву називають виручалочкою, оскільки за допомогою такої розетки можна:

- замінити розетку не порушуючи декоративного покриття стіни, при зіпсованому підрозетники;

- замінити стару розетку на євро, не змінюючи підрозетника і не чіпаючи стіну;

- встановлювати розетку на обшивку стіни по латах;

- встановити розетку в гіпсокартонну обшивку з підвищеною міцністю;

- монтувати розетки із захисним пристроєм в дерев'яні стіни.

Небезпечно чи престижно?

Йтиметься про відважних розетках (см.рисунок), які відрізняються особливою популярністю в Європі і є повною протилежністю накладним розеток.

Як ми вже говорили, все, що стосується електротехніки, і, безумовно, електромонтажних робіт, повинно бути практичним, надійним і безпечним. Що стосується висувних розеток, то таке нововведення можливо з точки зору дизайну інтер'єру - привабливо, може в якійсь мірі практично, але ніяк не безпечно. Висунутий зі стіни модуль може створити травмоопасную ситуацію, електроопасності ситуацію і пожежа!

Як встановлюються розетки?

Певні норми і вимоги до встановлення сучасних розеток практично відсутні. В основному рекомендують або радять встановлювати вимикач в 160см. від статі, а розетку в 80см від підлоги. Але також практикуються установки розеткових модулів в 30см від підлоги (див. Рис.),

Скільки розеток буде в вашій квартирі вирішувати, звичайно ж, вам, обмежень тут ніяких немає, навпаки, в дитячих кімнатах радять встановити розеткові модулі з вимикачами і захистом, на висоті 150-170см від статі. У таких випадках, навіть малюки не зможуть дотягнутися до них. А у дітей старшого віку повинні бути знання про користування електрикою.

І, тим не менше, основні правила установки розеток є:

- якщо становище розетки щодо вікна неоднозначно, фаза повинна бути зліва, якщо стояти обличчям до розетки;

- дроти заводити відразу в клеми не можна. Кабель спочатку слід пропустити під контактною проводкою (див. Малюнок);

- при обводке колодки проводами нуль і захист потрібно проводити з одного боку, а фазу з протилежного (див. малюнок);

Вимикач встановлюється в підрозетник, практично таким же способом, що і розетка, але складність полягає в тому, що однополюсний вимикач потрібно монтувати в розрив фазного проводу, включення в розрив нуля неприпустимо! У двополюсному вимикачі фаза і нуль повинні бути розташовані однаково з розетками (фаза - зліва).

Кабель економити не можна, підбиваючи до вимикача випадкові дроти.

Які використовуються інструменти?

Проводячи електромонтажні роботи в квартирі неможливо обійтися без таких інструментів:

- Фазопокажчики (індикатора фази);

- викруток 4-6мм, прямий і хресний;

- пасатижі з ізолюючими рукоятками;

- кусачок-бокорезов №1 і №2;

- ізоляційної стрічки вінілової і х / б;

- ізолюючих ковпачків типу С, для перенесення розеток;

- силіконового герметика (можна в маленькій упаковці);

- електродрилі (якщо монтуються нові або переносяться старі розетки);

- свердла-коронки 67мм або пір'яного свердла 32мм (для монтажу розеток на гіпсокартон);

- свердла-коронки по бетону діаметром 70-75мм і висотою 45мм;

- дрібних свердел, дюбелів, саморізів;

Для недосвідчених майстрів знадобиться знімач ізоляції. Якщо користуватися бокорезами, то недосвідчені умільці можуть залишити закуси, що згодом стане осередком корозії, місцевого розігріву при максимальному навантаженні і призведе до несправності. А знімач ізоляції дозволить знімати оболонку кабелю, що не перегинаючи його, і не надрізу ножем.

Існують ручні знімачі ізоляції і автоматичні. Для ручної роботи зазвичай використовують знімачі-щипці (праворуч на малюнку). Щипці можна регулювати під провід.

Робота з арматурою

Заміна зіпсованої розетки

Якщо відбулися пошкодження в розетці, то в залежності від пошкоджень, можна встановити накладну розетку в старий підрозетник. Тому, що розеткових колодок окремо в продажу немає, а підрозетник можливо теж зазнав змін, тому, кращий варіант - накладна розетка.

Щоб перенести розетку на нове місце, слід наростити кабель потрібної довжини, і прокласти його в латах до початку обшивки. При зрощуванні електропроводів скруткой слід врахувати:

- з кінців проводів зняти ізоляцію на 4-5см за допомогою утконосов;

- тримати дроти в лівій руці за ізольовані ділянки, пассатижами в правій руці скрутити жили за годинниковою стрілкою;

- після скрутки пройтися пассатижами з ковзанням і нанести викруткою з плоским кінцем холодний припой і швидко надіти ізолюючий ковпачок.

Після того, як наростили кабель, його прокладають паралельно підлозі на висоті старої розетки, прикріплюючи хомутиками до стіни. Монтаж нової розетки можна зробити або на обшивку, або на базову стіну. Не скупіться на довжину кабелю (залишайте в запасі від 15см), це полегшить монтаж розетки.

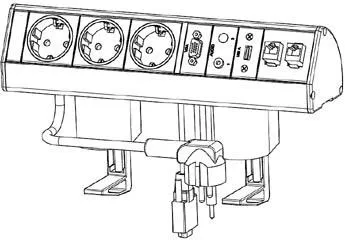

Є й інші варіанти перенесення розетки. Наприклад, якщо меблі розташовуються так, що не добратися до розеток, і стіни при цьому теж не можна «трощити», то в таких випадках використовують кутовий модульний блок.

Такий блок можна встановити де завгодно, навіть під підвіконням, використовуючи хороші кріплення, і підключити його в стару розетку назавжди. Але при цьому стара розетка повинна не турбувати, тому перш, ніж підключати блок, переберіть повністю ретельно розетку і змастіть всі відповідні деталі, не нехтуйте цим правилом!

Монтаж на бетон

У бетонну стіну встановлювати розетку не просто. Потрібно знати товщину майбутньої обробки, тому, що край підрозетника повинен бути врівень зі стіною, допускається похибка в 1,5 мм не більше. Висота підрозетника зазвичай 40-44мм.

Кріплення підрозетника повинен бути міцним інадежним, краще саморізами в дюбелях. Якщо лунка під підрозетник не підходить, її вибирають коронкою. Діаметр і глибина повинні бути з запасом. Лунка, перед установкою підрозетника, заповнюється розчином з алебастру або гіпсу, подрозетник следет швидко вирівняти, і ще в свіжий розчин впровадити пару «блішок» для фортеці (рис. В центрі). І звичайно ж, перед установкою не забувайте протягнути в підрозетник кабель!

Установка в гіпсокартон

Встановлювати розетку в гіпсокартон також не просто, для цього використовуються спеціальні підрозетники для гіпсокартону зі легкими або поворотними фіксують упорами (див. Малюнок).

Технологія установки така:

- отвір свердлять коронкою - 67мм;

- виводять в нього кабель, протягають в підрозетник, ставлять його на місце;

- при ковзних упорах простягають стрічку-фіксатор до упору і прибирають зайве;

- при поворотних упорах загвинчують до кінця тягнуть їх саморізи, лапки самі повернуться, як треба;

- дроти, як слід, зачищають і заводять їх у клеми, ставлять в подрозенік колодку до упору і затягують гвинти лапок колодки;

- перевіряють прилягання до стіни, регулюючи кришку.

Краще і надійніше встановлювати накладну розетку і підрозетник, коли ще гіпсокартон нема на стіні. Існують накладні розетки з поворотними лапками (см.рисунок).

У таких випадках працюють пером і лобзиком, вибираючи отвір під металеву обойму розетки. Також просвердлюють отвори під саморізи лапок підрозетника, стягують обойму з підрозетників в пакет, встановлюють колодку і кришку розетки. Простір в такому випадку під обоймою колодки утворюється велика, що стане в нагоді для закладення кабелю або при його нарощуванні.

висновок

Ознайомившись з прийомами установки розеток своїми руками, ви побачили, що ця робота не стільки складна фізично, але несе за собою величезну відповідальність в плані безпеки. Тому, дотримуючись усіх правил техніки безпеки і проявляючи акуратність, ви уникнете багатьох проблем.
