Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

Для підбору поршнів до циліндрів обчисліть зазор між ними. Зазор визначається як різниця між заміряних діаметрами поршня і циліндра ваз 2108, ваз 2109, ваз 21099. Номінальний зазор дорівнює 0,025-0,045 мм, гранично допустимий - 0,15 мм. Якщо зазор не перевищує 0,15 мм, можна підібрати поршні з наступних класів, щоб зазор був якомога ближче до номінального. Якщо зазор перевищує 0,15 мм, розточити циліндри під наступний ремонтний розмір і встановіть поршні відповідного ремонтного розміру.

Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

2. За допомогою спеціальної оправлення випрессуйте палець з шатуна.

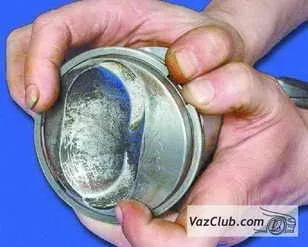

3. Огляньте поршні. Якщо на них є задираки, сліди прогара, глибокі подряпини - замініть поршні.

Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

Розбирання та збирання поршня з шатуном ваз 2108, ваз 2109, ваз 21099

4. Для визначення зазору виміряйте діаметр циліндра і діаметр поршня, який вимірюють мікрометром в площині, перпендикулярній осі поршневого пальця, на відстані 51,5 мм від днища поршня.

5. Виміряйте щупом зазор між кільцями і канавками на поршні в декількох місцях по периметру. Якщо зазор перевищують гранично допустимий (див. Примітку 1), замініть поршні лада Миколаїв з кільцями.

6. Вставте поршневі кільця в спеціальну оправку і виміряйте зазор в замку. Замість оправлення можна вставити кільце в циліндр і просунути його поршнем, щоб кільце встало без перекосів. Якщо зазор перевищує гранично допустимий, замініть кільце (див. Примітку 2). Якщо зазор менше 0,25 мм, обережно спиляєте надфілем кінці кільця.
