Розбирання і перемотування паяльника

РАЗБОРКА І ПЕРЕМОТУВАННЯ паяльником

Якщо ти, товариш по захопленню, вже «переріс» паяльник з регулятором напруги. але ще «не доріс» в своїх амбіціях до професійної паяльної станції. то це може бути цікаво. Уміння змінити напруга живлення у паяльника розрахованого на 220 В крім усього іншого дозволяє повернути до ладу вже перегоріли. І використовувати його в подальшому наприклад з імпульсним блоком живлення від імпортного телевізора, який на виході дає рівно половину мережевого. Зведення цих двох виробів разом і дає в результаті проміжний варіант між паяльником з регулятором і повноцінної паяльною станцією. Це під силу будь-якому радіоаматорові. Як це зробити покажу на прикладі зміни напруги харчування паяльника китайського виробництва, який не викликав довіри для використання без доопрацювання.

розбираємо паяльник

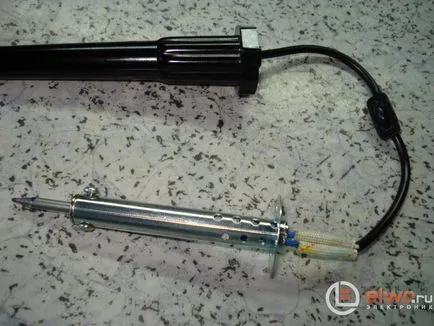

Для розбирання паяльника було необхідно повністю вивернути два гвинти з'єднують захисний кожух з нагрівальним елементом і тримають жало, і три самореза кріплять робочу частину до ручки. З проводів зрушити ізоляцію і розкрутити сполучні скручування.

Слюда зі спіраллю паяльника

Всередині захисного кожуха нагрівальний елемент. Їм і належить зайнятися. Необхідно провести зміну в кількості намотанного ніхромового проводу - змінити опір нагрівального елементу. Зараз воно становить 1800 Ом, потрібно 400 Ом. Чому саме стільки? Працюючий в даний час з ДБЖ, паяльник має опір 347 Ом, його потужність від 19 до 28 Вт, другий є бажання зробити менш потужним ось і додав Ом.

Перемотка паяльника

Намотування жала паяльника

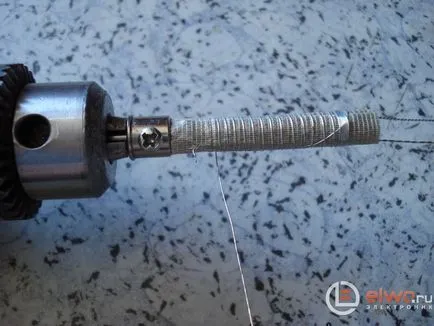

В нагрівач знову вставляється жало, затискається гвинтами і в патрон дриля. Якщо розбирання і отмотку зайвого нихрома виробляти, тримаючи нагрівальний елемент в руках, то все буде набагато складніше. Забирається увязочная дріт.

Знімаються звільнені обгортки склотканини і слюди. У слюди з боку жала є проріз, куди вставлений провідник, що йде від нихрома до мережевого проводу - тому не розмотується, а знімається з нього ослаблена слюдяная обгортка. Слюда матеріал дуже крихкий. Від'єднується примотати до провідника кінець ніхромового дроту. Його товщина трохи більше 4-х мікрон.

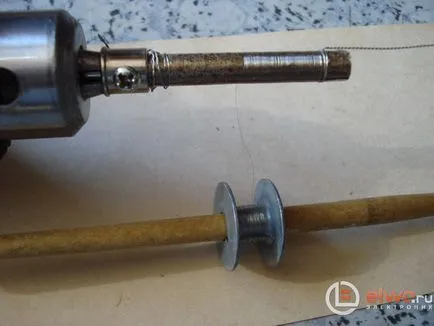

Ніхром змотувати в обов'язковому порядку на щось кругле, ідеальний варіант - котушка для ниток. Відкрутив - підмотав і так до кінця. Від'єднувати другий кінець ніхромового дроту не потрібно.

Опір паяльника дроти

Тепер потрібно намотати довжину в 400 Ом, а в сантиметрах це буде приблизно 70 (загальна довжина ніхромового дроту 300 см це 1800 Ом, звідси 400 Ом буде 66,66см). На довжині 70 см ставиться фіксатор (прищіпка) і в висячому положенні котушки, злегка направляючи пальцями, проводиться намотування з інтервалом, що забезпечує її закінчення у першого провідника. Норма спроб не обмежена, головне не порвати ніхром. По закінченню намотування необхідний контрольний замір опору.

Як тільки вийшло намотати необхідне кількості нихрома, відрізаємо дріт з припуском в 1 - 2 см і прімативаем до провідника. Надягаємо слюдяну обмотку, пропускаючи провідник в наявну в ній проріз і притискаємо до неї (природно по верх неї).

Зверху встановлюємо обмотку з склотканини і ущільнивши притисненням, наметовому увязочная дріт. Нагрівальний елемент розрахований на харчування напругою 85 - 106 В зібраний.

збірка паяльника

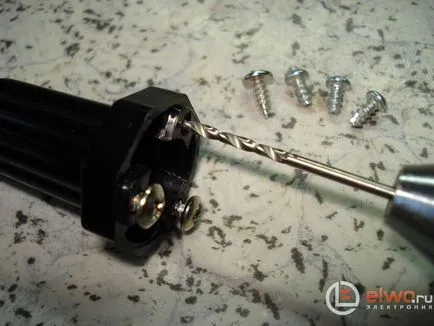

Так як робоча частина кріпилася раніше до ручки незрозуміло кострубатими і короткими саморізами довелося їх замінити. Для цього в місцях кріплення на ручці були поглиблені отвори під нові саморізи.

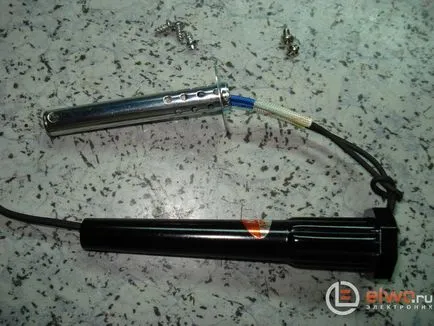

Перед тим як зробити з'єднання мережевого проводу з провідниками йдуть на ніхромову нагрівач на нього був встановлений і відрегульований пластмасовий фіксатор.

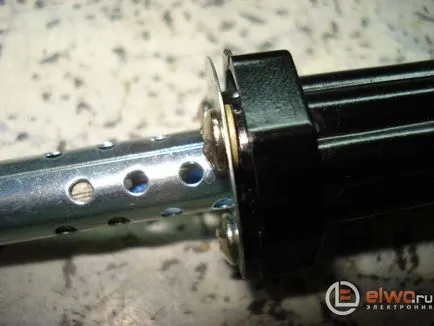

Кожух нагрівального елементу закінчується свого роду радіатором охолодження, через отвори в ньому і кріпиться до ручки. Ось для збільшення ефекту охолодження і був збільшений зазор між ним і ручкою за допомогою металевих шайб.

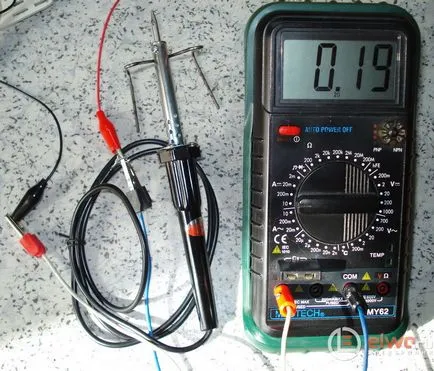

Споживання струму паяльника 190 мА

ДБЖ з яким буде працювати паяльник на виході під навантаженням дає від 85 до 106 В. токопотребленіе 190 мА, це на мінімумі напруги. Потужність 16 Вт.

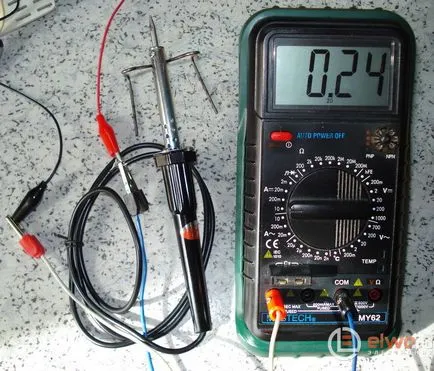

Споживання струму паяльника 240 мА

На максимумі напруги токопотребление 260 мА. Потужність 26 Вт. Бажане отримано.

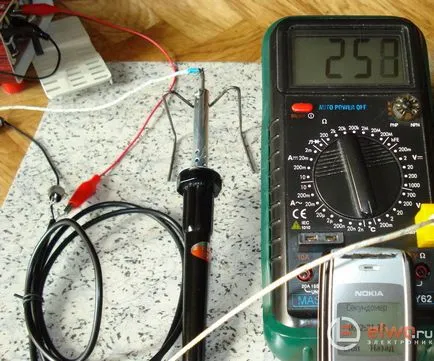

У висновку тест на тривалість нагріву. До 257 градусів за 2 хвилини 20 секунд. Прекрасний результат, якщо взяти до уваги, що від мережі з напругою 225 В він він нагрівався до 250 градусів за 5 з половиною хвилин.

Таблиця. Залежність опорі нагрівального елементу від потужності і напруги паяльника
