Розбираємо пристрій електрогітари

Почнемо розглядати електрогітару з точки зору її устрою. Вдивляємося уважно в її зображення на малюнку і бачимо, що вона малось відрізняється від акустичної, яку багато хто з нас якщо не тримали в руках, то бачили з досить близької відстані. Я скажу навіть більше: електрогітара дуже навіть сильно відрізняється від акустики, і зараз ми зрозуміємо чому.

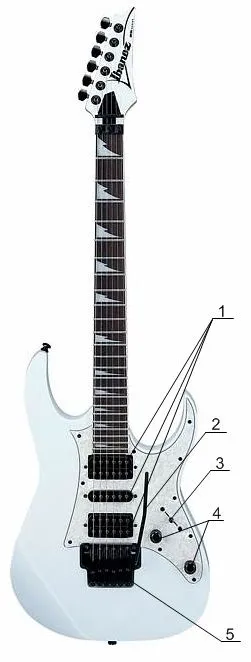

Малюнок 7 - Пристрій електрогітари

На перший погляд все як завжди: гриф. корпус. струни. кілки і т.д. Але якщо ми придивимося, то зауважимо, що корпус електрогітари зовсім не такий як у акустичної, він плоский. Її Корус практично повністю зроблений з дерева (цельнодеревянний) і має дуже високий рівень міцності, так як в даному випадку саме конструктивна міцність і зручність при грі - головні функції цієї деталі. Акустичні властивості відіграють тут одну з останніх ролей.

Тепер гриф. Якщо ми перевернемо гітару зворотною стороною, то узреем в районі останніх ладів (межа гриф-корпус) чотири або п'ять болтів, які кріплять гриф до корпусу. У акустики ж, як ми пам'ятаємо, буває або один болт, або клейове з'єднання. Ось вам ще одна особливість. Але і це ще не все! Якби ми мали рентгенівським зором, то, глянувши на гриф, побачили б усередині нього товстий металевий стрижень. І цей стрижень називається анкер. Він призначений для регулювання кривизни грифа. Налаштування в даному випадку проводиться за допомогою обертання анкера навколо своєї осі за допомогою анкерного ключа. Анкерний ключ - маленький шестигранний металевий брусочок з відгином щось типу букви "Г". Він вставляється зазвичай в районі голови грифа, де анкер злегка виступає назовні.

Ще раз звернемося до малюнка і зауважимо, що крім, вже вивчених нами на прикладі акустичної гітари. складових можна знайти і інші "зайві" деталі. Розберемося, що ж це за "штучки".

Під номером "1" у нас "виступають" звукознімачі. Я думаю багато хто з вас здогадуються про те, що для повноцінної гри на електрогітарі потрібно деяке додаткове підсилююче обладнання, до якого вона підключається за допомогою кабелю. Так ось звукосниматели - це саме ті пристрої, які і перетворюють коливання струни в електричний сигнал, що подається на підсилювальну, обробну, що записує або іншу апаратуру. Варто відзначити, що саме від якості звукознімачів на 50% залежить якість звуку заварного інструменту. Тому до вибору датчиків (інша назва звукознімачів) слід підходити дуже серйозно.

Порушимо трохи звичний порядок речей і перескочимо цифру "2". Цифра "3" вказує на ручку перемикання звукознімачів. Звукознімачів зазвичай на гітарі кілька, і для зручності вибору їх використання і призначені спеціальна ручка.

Під цифрою "4" бачимо дві ручки для регулювання гучності і тембру. Регулювання тембру не так і потрібна тому на багатьох підсилювачах варто зазвичай еквалайзер. Ну а регулювання гучності дозволяє змінювати рівень вихідного сигналу гітари. Річ взагалі-то потрібна і корисна.

А ось тепер перекинули на цифри "2" і "5". Справа в тому, що пристрої під цими цифрами утворюють єдину систему і повинні розглядатися разом. Перше з них - важіль тремоло (tremolo bar), а друге - машинка. Все просто: машинка - це рухома підставка, яка приводиться в рух за допомогою важеля, що дозволяє змінювати натяг всіх струн і створювати дуже цікавий ефект "вібрато" навіть з відритими струнами.

Струни у "електрухі" як ви розумієте або сталеві, або нікелеві. Це обумовлено принципами роботи звукознімачів. Для тих, хто пам'ятає шкільний курс фізики можу сказати, що струни викликають виникнення е.р.с. в обмотках звукознімачів, яка і дозволяє передавати звук у вигляді електричного сигналу по гітарного кабелю.
