Роз’єми ноутбуків і їх призначення

Комп'ютерні технології подарували світові нові, досі небачені можливості. І невід'ємною частиною цих можливостей стали пристрої, які ми використовуємо для обробки інформації: комп'ютери та ноутбуки, оснащені великою кількістю різноманітних роз'ємів. У даній статті ми постараємося доступно пояснити призначення різних роз'ємів, які ви часто бачите на ноутбуках.

Для зручності читання ми поділили інформацію про роз'єми на п'ять груп:

універсальні роз'єми

Шина USB (Universal Serial Bus - Універсальна послідовна шина) застосовується повсюдно. Такому успіху сприяла і сприяє висока пропускна здатність, компактність роз'єму і його довговічність, можливість гарячого підключення, універсальність і масштабованість.

технологія

Характеристики USB 1.0 / 1.1 наступні:

  • Режим високої пропускної здатності (Full-Speed): 12 Мбіт / с
  • Режим низької пропускної здатності (Low-Speed): 1.5 Мбіт / с
  • Гаряче підключення пристроїв «на льоту» (Hot Swap)
  • Максимальна довжина кабелю: до 5 м
  • Максимальна кількість пристроїв, що підключаються: до 127
  • Можливість підключення пристроїв з різною пропускною здатністю до одного контролера USB
  • Напруга живлення пристроїв USB: 5 В
  • Максимальний, що віддають шиною ток: 500 мА

Роз'єм USB легко впізнати - це прямокутний отвір, розміром приблизно 12х5 мм, з «язичком» всередині.

Роз'єми ноутбуків і їх призначення

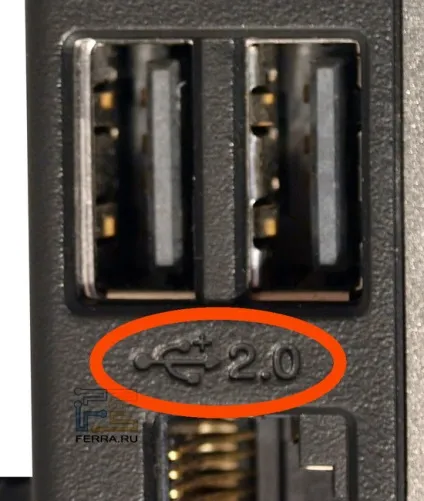

Пара роз'ємів Powered USB на ноутбуці

Показаний на фото прямокутний роз'єм називається USB type A, він використовується на ноутбуках і настільних комп'ютерах і під нього розраховані всі USB-пристрої і кабелі.


Роз'єм на кабелі типу A.
Таким же роз'ємом оснащені зовнішні USB-пристрої, що підключаються до ноутбука

Однак на зовнішніх пристроях, що з'єднуються з ноутбуком за допомогою кабелю, роз'єм типу А не використовується; використовується або роз'єм типу B, або різновиди mini USB і micro USB.


Роз'єм типу B на іншому кінці кабелю

Роз'єми ноутбуків і їх призначення

Роз'єм mini USB на зовнішньому пристрої

Зазвичай роз'єми type B використовуються на принтерах, сканерах і зовнішніх накопичувачах; портом miniUSB оснащені комунікатори, мініатюрні жорсткі диски, деякі фотокамери, USB-хаби, картрідери; різновиди microUSB можна зустріти на деяких mp3-плеєрах і фотокамерах.

Ноутбуки в більшості випадків оснащені роз'ємами USB в кількості від одного до чотирьох. Лише зрідка і на потужних або професійних моделях роз'ємів може бути більше. Однак мала кількість роз'ємів - це не проблема, тому що перевага шини USB полягає в масштабованості: до одного роз'єму можна підключити декілька пристроїв. Для цього служать розгалужувачі, частіше іменовані USB-хабами (від англійського USBHub), які можуть бути як окремим пристроєм, так і вбудованим в монітор або клавіатуру, або охолоджуючу підставку для ноутбука.

Для підключення пристроїв з досить великим енергоспоживанням (таких, наприклад, як зовнішні жорсткі диски) розгалужувач може бути оснащений зовнішнім блоком живлення від мережі 220 В, такий хаб називається активним.

Крім того, багато компактні і професійні моделі мобільних комп'ютерів можуть оснащуватися док-станціями (купуються додатково), на яких є додаткові порти USB.

важливі відомості

Роз'єми ноутбуків і їх призначення

Позначення порту Powered USB

Різновид послідовної шини, використовуваної для з'єднання комп'ютера і периферійних пристроїв. Відмінність від USB полягає в дещо меншій функціональності FireWire і зовсім іншому протоколі обміну інформацією пристроїв FireWire. Даний тип шини дозволяє об'єднати два комп'ютери в локальну мережу, що не дозволяє зробити USB.

технологія

Перевагами FireWire є:

  • Можливість гарячого підключення (Hot Swap)
  • Гнучкість (багато пристроїв можуть працювати в зв'язці без участі ПК)
  • Висока швидкість - різні версії стандарту мають пропускну здатність від 100 до 800 Мбіт / с, а нові версії IEEE 1394b - до 3200 Мбіт / с
  • відкрита архітектура
  • Харчування по шині, і, що важливо - великої потужності (8-40 В до 1.5 А)
  • Можливість підключення до 63 пристроїв до одного порту (в 2 рази менше, ніж USB)

Всього прийнято 5 специфікацій IEEE 1394 на сьогоднішній день.

Роз'єми ноутбуків і їх призначення


Роз'єми ноутбуків і їх призначення

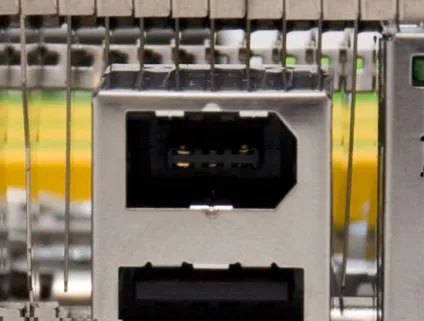

Різновиди роз'ємів FireWire

Перевагами FireWire в порівнянні з USB можна вважати більшу ефективність, тому що шина значно стабільніше утримує сигнал. FireWire цілком реально досягає заявленої максимальної швидкості 400 Мбіт / с. В результаті дуже вигідно використовувати зовнішні жорсткі диски з інтерфейсом FireWire.

Параметри живлення у FireWire теж куди краще - максимальний струм по шині складає 1,5 А проти 0.5 А у USB, при напрузі, що досягає 40 В. Правда, харчування забезпечується тільки шестиконтактним роз'ємом, тоді як ноутбуки майже завжди оснащені компактними 4-контактними портами FireWire , призначеними для підключення пристроїв із зовнішнім живленням.

Роз'єм FireWire присутній далеко не на всіх ноутбуках, на відміну від USB. «Чому ж FireWire при всіх його достоїнствах не став масовим?» - запитаєте ви. Відповідь проста: якщо USB - це відкритий стандарт, то FireWire - закритий; будь-який виробник, який використовує FireWire в своїх пристроях, повинен відраховувати Apple якусь суму.

Роз'єми для підключення до Інтернет

Порт локальної мережі, до якого можна підключити відповідний патч-корд виділеної лінії і насолоджуватися швидким Інтернетом. Незважаючи на розвиток бездротових технологій на кшталт Wi-Fi або Bluetooth, провідні мережі LAN або Ethernet можуть похвалитися більш стабільною і швидкою роботою, а тому до цих пір актуальні.

технологія

Зовнішній вигляд роз'єму RJ45 (ми будемо називати його звичним чином) легко пізнаваний: це прямокутний отвір з вісьмома пружними контактами всередині, на верхній частині роз'єму є виріз для засувки, розташованої на вилці мережевого кабелю.

Швидкісні показники, якими можуть похвалитися вбудовані мережеві контролери більшості ноутбуків, відповідають 10/100 Мбіт / с, проте багато сучасних моделей оснащуються швидкісним контролером Gigabit Ethernet, що володіє швидкістю передачі до 1000 Мбіт / с. Проте, в нашій країні мережі 1 Гбіт / с поки ще розвинені недостатньо навіть у великих містах, тому що вимагають дорогого і якісного обладнання для реалізації такої високої пропускної здатності.

Роз'єми ноутбуків і їх призначення

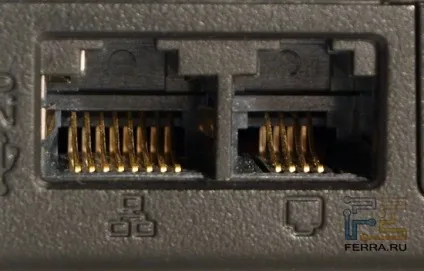

Роз'єми RJ45 для Ethernet і RJ11 для модему

Один роз'єм RJ45 є на будь-якому ноутбуці і навіть нетбуці. В цілому, підхід виправданий: рідко коли виникає необхідність в більш ніж одному роз'ємі локальної мережі на ноутбуці. Але якщо раптом вам знадобиться другий порт RJ45, то ви можете придбати мережевий адаптер з інтерфейсом USB, або з роз'ємом PCMCIA або Express Card.

  • Підключення ноутбука до виділеної лінії
  • З'єднання двох і більше комп'ютерів в загальну мережу
  • Робота з бездротовим обладнанням (точки доступу)
  • Використання мережевих накопичувачів (NAS)
