Російська піч своїми руками - креслення, порядовки і опис кладки

Особливості кладки російської печі своїми руками

Щоб успішно виконати кладку традиційної російської печі, слід дізнатися деякі тонкощі її функціонування і пристрої. Залежно від регіону, грубка могла відрізнятися унікальною формою. Іноді можна було побачити вкрай цікаві екземпляри. В середньому, габарити російської печі виглядали наступним чином:

• 2 аршини завширшки;
• 3 аршини в довжину;
• 2.5 аршини заввишки (аршин - близько 71 сантиметри).

Піч з такими габаритами могла без проблем опалювати приміщення, площа якого становила близько 3 десятків квадратів. У більшості випадків, грубка була розташована в кутку, неподалік від вхідних дверей. Перед кладкою майстер завжди робив міцну основу, використовуючи биті цеглини або камені. Будь-яка піч мала спеціальний елемент конструкції - подпечек, де зберігався необхідний інструмент. Щоб зберегти тепло, між склепіннями і стіною печі розміщували спеціальний матеріал.

В процесі будівництва майстер користувався цеглою, а також спеціальним будівельним розчином. Класична технологія має на увазі застосування глиняного червоної цегли, який відрізняється максимальною міцністю.

особливості будівництва

Щоб виготовити класичну російську піч, доведеться взяти 1650 цегли, засувку (габарити отвору повинні складати 26 на 24 сантиметри), в'юшку з полудверки, а також таку кількість глини і піску, якого б вистачило на 80 відер будівельного розчину.

Згідно класичною схемою, звід горнила обов'язково розташовується під певним ухилом до гирла. Не можна забувати і про невеликому виступі-поріжку, основне завдання якого полягає в тому, що він не дає іскор, що вилітають з горнила, потрапляти всередину труби. Крім того, саме поріжок збирає всю сажу, яка виходить з печі.

Безпосередньо в процесі будівництва головними помічниками повинні бути порядовки, тобто розрізи, що йдуть в горизонтальній площині. Завдяки цим розрізах можна отримати абсолютну уявлення про те, як підходити до викладення нового ряду, коли є необхідність у застосуванні цілих або битої цегли, де повинні стояти додаткові пристосування з деревини та прилади з металу.

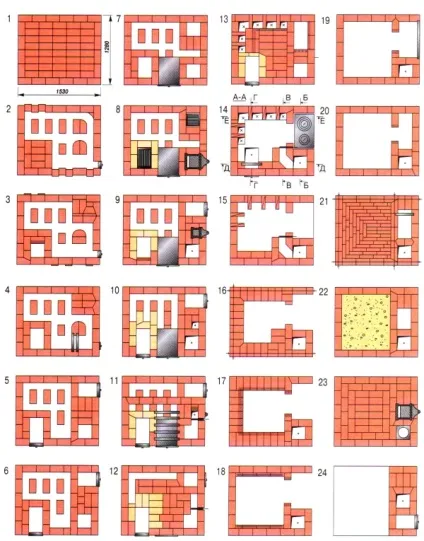

Порядовки і їх схема

Викладення першого ряду відбувається безпосередньо на фундаменті, основу якого складає розчин цементу і цегла. Перед початком укладання першого ряду, слід постелити руберойд або толь, який стане виконувати функцію захисту від вологи. В ідеалі, будівництво першого ряду слід вести з перегрітому цегли, які мають більшу стійкість до дії води.

З метою домогтися ідеальної перев'язки швів в наступному ряду, на кутах стартового ряду слід укласти по три цегли ¾. Один з цегли 3/4, а також цегла, що примикає до нього, повинен бути скошений для максимально щільного прилягання.

Другий ряд - це перший ряд в процесі викладення стінок опечка. Для того, щоб шви не співпали, на передній стінці опечка (в 3 ряду) застосовуються 4 цегли ¾.

В отворі подпечка слід розташувати опалубку з деревини. Після того, як завершена робота над аркою, можна займатися п'ятим рядом. Щоб уникнути збігу швів суміжних рядів, на кутах потрібно класти 3 цегли ¾. Нюанс цього ряду криється в тому, що 2 десятка цегли бічних стін потрібно сколоти під певним кутом, щоб вони стали опорами для склепінь підпічок.

Шостий ряд припускає, що бічні стіни опечка володіють товщиною в одну цеглину, а передня і задня - в 2. У просторі між внутрішніми стінами розташовується опалубка, що володіє верхньою частиною напівкруглої форми, яка знаходиться у відповідності з конфігурацією зводу підпічок. Конфігурація опалубки відразу визначається з урахуванням можливості без проблем розібрати конструкцію і витягнути через отвір, що дозволяє потрапити в подпечье.

Коли опалубка встановлена, можна працювати над склепінням. В ідеалі, при кладці зводу слід користуватися клинчастими цеглою, що сприяють не тільки ідеальної поверхні конструкції, але і її максимальної міцності. Зробити такий цегла можна самостійно, якщо акуратно обробити межі. Якщо немає можливості зробити таку цеглу, то цілком можна користуватися звичайним.

У такій ситуації слід контролювати, щоб нижні ребра цегли перебували в щільному контакті, а зазори між верхніми були рівні один одному і заповнені цементом. Підвищити міцність зводу можна, якщо розташувати в зазорах бита цегла, точно відповідний їм за розміром.

Після зведення підпічок можна займатися 7 і 8 рядами. Укладання 7 нагадує перший ряд, 8 ж можна робити повністю з цільного цегли. У 8 ряду потрібно не забути викласти майданчик для холодної грубки. 9 ряд - це перший ряд, пов'язаний зі стінками пічки. Між стінками обов'язково повинен розташовуватися сухий пісок, а 11 ряд зобов'язаний на 100 відсотків перекривати не тільки грубку, але і засипку.

У 13 ряду починається закладка стінок горнила і шестка. Між двома цими елементами повинна проходити металева смуга, яка за своєю конфігурацією точно відповідає гирла печі. У смузі заздалегідь необхідно передбачити отвори, через які протягується дріт зі сталі, згодом фіксується в кладці.

Наступні ряди, аж до 17, необхідні для нарощування стінок двох нижчеописаних конструкцій. У 17 ряду в стінах горнила слід розташувати 8 цеглин, які були попередньо обтесані і обколоти. Саме на ці цеглини буде спиратися звід горнила. По суті, кладка самого горнила повністю ідентична процесу кладки склепіння опечка.

Коли робота над склепінням завершена, можна займатися 18 поруч. З боків шесткового вікна слід зафіксувати пару п'ят, які стануть опорами для невеликих розмірів арки. При кладці наступних рядів слід пам'ятати про те, що простір між склепінням і стінами печі повинно бути заповнене ідеально сухим піском з домішкою битої цегли, щебеню та скла.

21 ряд повинен абсолютно закрити засипку і горнило. 22 ряд робить цю "кришку" ще міцніше. 23 ряд увазі зміцнення щиткових стінок, а також перетрубья, в якому фіксується душник, призначений для самовара. При кладці наступних рядів перетрубье перекривається, але залишається пара отворів. Перше необхідно для самоварного димоходу, друге - для в'юшки. При кладці пари наступних рядів в отворі в'юшки фіксується полудверки.

У 31 ряду, поруч з однією із стін, необхідно розташувати додатковий ряд в три цегли, щоб вийшов жолоб сприяв висновку диму в трубу. Перетрубье в наступному ряду можна повністю перекрити. Тільки справа в перетрубье потрібно передбачити отвір, закрите засувкою. Після 33 ряду відбувається нарощування виключно димоходу.

Прямо під стелею необхідно зайнятися обробленням, яка передбачає напуск цегли. За допомогою оброблення дерев'яні стельові конструкції віддаляються від труби. Крім того, обробка - це важливий декоративний елемент. Має оброблення, проте, і практичну функцію, збільшуючи тепловіддачу.
