Ролетні ворота своїми руками по фото як встановити гаражні огородження з хвірткою
При виникненні необхідності в закритті отвору і після вивчення пропонованих варіантів, в поле зору потрапляють ролетні ворота. При відкритті і закритті вони переміщаються у вертикальній площині, що дозволяє вигідно заощаджувати навколишнє отвір простір.

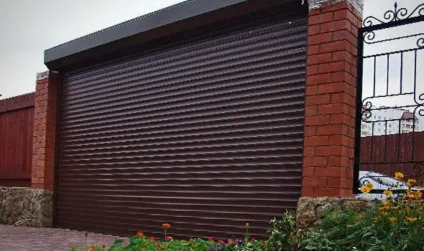

Широке поширення подібні конструкції придбали через універсальність і функціональних переваг. Саме ролетні загородження рекомендується встановлювати на промислових площах, складах, у великих магазинах і інших територіях, де часто працює вантажна техніка. Також їх іноді встановлюють на в'їзд в робочі зони і підсобні приміщення для забезпечення додаткової безпеки. Ці конструкції дуже популярні, якщо використовувати їх як ворота ролетні гаражні в приватному сегменті.
Класична конструкція воріт - це гнучке полотно з ламелей, яке піднімається по напрямних вгору і скручується в короб. Рух воріт виконується по напрямних, закріпленим по обидва боки прорізу. Іноді таку ж назву застосовують до виробів, полотно яких йти під стелю, але це зовсім інший вид (про нього докладніше розповімо в окремій статті).
Полотно збирається з алюмінієвих ламелей, з'єднаних шарнірними кріпленнями. Завдяки особливому будовою і принципом функціонування даний тип виробів виділяють в окремий вид.
Вимоги до підготовки отвору

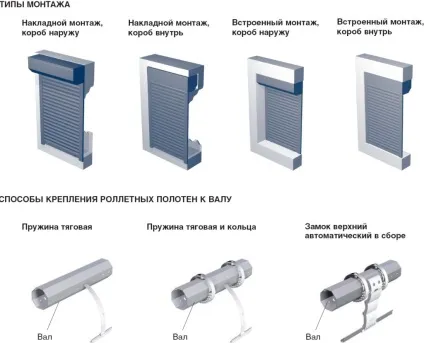

Для початку необхідно визначитися з типом монтажу: накладний на отвір або вбудований. Від цього буде залежати, які підготовчі роботи і які вимоги буду пред'являтися до отвору.
Далі вибираючи гаражні ворота ролетні треба визначитися з їх конструктивними особливостями для монтажу в конкретний проріз.
До нього пред'являються певні вимоги:
- поверхню навколо або всередині отвору повинна бути без тріщин, виступів, тобто максимально рівною;
- після перевірки рівнем цієї поверхні відхилення допускається не більше 5 мм;
- простір, куди планується встановлювати ворота, треба звільнити від будь-яких трубопроводів, вентиляції та електропроводки.
Якщо немає повної відповідності цим вимогам, то конструкцію можна встановити, використовуючи різні підкладки. Однак рекомендується попередньо підготувати отвір відповідно до вимог.
- вимірюємо ширину в трьох точках і за показник беремо найбільший розмір;
- вимірюємо висоту в трьох точка і за базу беремо найбільший розмір;
- вимірюємо бічні пристенке (так звані чверті), щоб вистачило відстані для монтажу напрямних;
- вимірюємо відстань треба прорізом, щоб вистачило для монтажу короба.
У ситуації, коли ми плануємо вбудований монтаж, порядок дій такий:
- вимірюємо ширину отвору зсередини в трьох точках і за базу беремо найменшу (інакше конструкція не підійде);
- аналогічно з висотою.

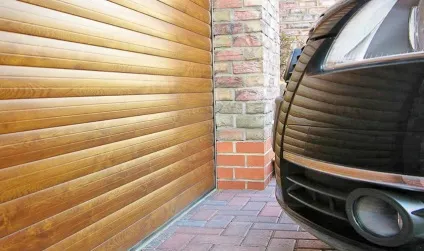

Колірна гамма виробів
Необхідно знати, що існують базовий і розширений асортимент за колірною гамою. У базовому варіанті будь-якому споживачеві залежно від виробника буде доступно від 8 до 12 стандартних кольорів (наприклад, коричневий, білий, сірий, бежевий, зелений, синій, червоний і т.д.). У розширеній версії (за додаткову плату) Вам стають доступні інші кольори або «під дерево», або будь-який колір по карті RAL.
Кольорове розмаїття ролетних воріт (ламелей, що направляють і комплектуючих) забезпечує всі можливі поєднання і надає конструкції привабливий вигляд. Фарбування виконується полімерним порошковим методом у промислових камерах. Тому конструкції стійкі до УФ - випромінювання, опадів, хімічних речовин, легкому фізичному впливу.
Стандартний набір включає в себе:
- захисний короб;
- напрямні;
- набір ламелей (полотно воріт);
- кріплення, металовироби, заглушки.
Кожен з перерахованих компонентів необхідний для роботи конструкції. Наприклад, захисний короб закриває привід і скручене полотно, а складається із задньої, верхньої та бокових кришок, а також октогональную вала. Основним призначенням напрямних є завдання напрямку руху полотна за відкриття / закриття пристрою. Вибираючи ролетні ворота, фото яких завжди можна знайти в Інтернеті, Ви можете уважно вивчити зовнішній вигляд таких виробів і визначитися з кольором.
Полотно воріт складається з алюмінієвих профілів:
- роликового плющення;
- екструдованих.
Перші виконуються з алюмінієвої стрічки, покритої двома шарами лаку. Вони можуть бути заповнені м'яким пінним наповнювачем або твердим.
Оглядові профілі з прозорими вставками дозволяють потрапляти в приміщення денного світла, а вентиляційні забезпечують додатковий повітрообмін.
Кінцеві профілі найчастіше використовуються під установку замку. Існують ригельні профілі, де замок встановлюється:
- зовні;
- зсередини приміщення (залежить від типу установки і бажання замовника).
Особливу стійкість полотну проти вітру надає використання кінцевого захоплення. Це перешкоджає видування воріт з направляючих шин, а також дозволяє монтувати ролетні ворота для гаража з великим отвором.
Якими бувають системи управління
З доступних варіантів можна підібрати підходящий варіант управління воротами:
Наприклад, при використанні електроприводу можна також дозаказать опцію ручного аварійного відкривання в разі відсутності електрики. Управління воротами здійснюється різними способами: встановивши настінний вимикач, або використовувати інтелектуальну систему (програмовані датчики світла, тепла, вітру, дощу, таймери), або класичним пультом дистанційного керування.

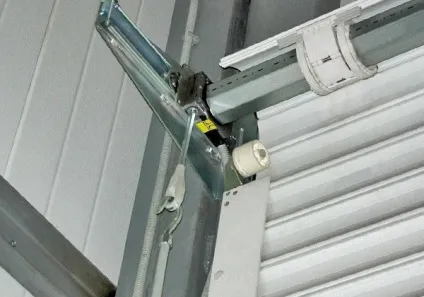

Особливості установки конструкцій
Ознайомившись з інструкцією, нескладно встановити ролетні ворота своїми руками. Попередньо необхідно перевірити підготовленість отвору до установки:
- горизонтальна / вертикальна правильність поверхні (припустиме відхилення до 5 мм на 1 м);
- зроблений підведення для підключення електроприводу.
Необхідно перевірити комплектацію воріт і можна починати безпосередньо установку:
- підготувати до установки напрямні:
- розмітити майбутні отвори;
- просвердлити по мітках дві стінки для кріплення;
- свердлом більшого діаметра рассверлить отвори з лицьового боку під заглушки;
- підготувати короб до установки:
- зняти передню кришку, відкрутивши саморізи;
- в задній кришці намітити і просвердлити отвори для підведення електрики та кріплення самого короба;
- закріпити напрямні пристосування в пази бічних кришок;
- зібрати каркас воріт - з'єднати напрямні шини з коробом;
- докласти каркас воріт до отвору;
- перевірити вертикальність будівельним рівнем;
- просвердлити отвори для дюбелів в місцях кріплення напрямних;
- закріпити каркас в отворі;
- розпакувати полотно;
- в верхній профіль вставити ригелі;
- закріпити осі ригелів в установчі отвори кілець;
- звести до упору кільця;
- зафіксувати положення кілець (закриття саморізи в вал до упору);
- необхідно закріпити максимально нижнє / верхнє положення полотна (верхнім і нижнім регулятором кінцевого вимикача);
- верхнє положення регулюється, залишаючи в отворі 1 ламель;
- виконати електропідключення;
- встановити на короб і закріпити саморізами передню кришку;
- технологічні отвори закрити заглушками;
- видалити з конструкції захисну плівку.
