Робочий проект електропостачання магазину

Основні показники проекту:

- дозволена потужність - 20 кВт;

- встановлена потужність - 28,26 кВт;

- розрахункова потужність - 19,69 кВт;

- розрахунковий струм - 30,0 А.

- коефіцієнт потужності - 0,95;

- напруга мережі живлення - 380/220 В.

Споживачами електричної енергії є:

- електроприлади побутового призначення;

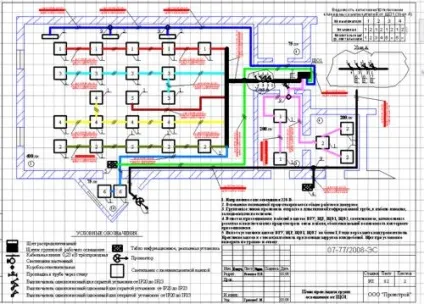

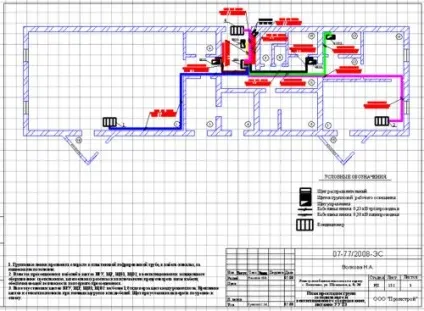

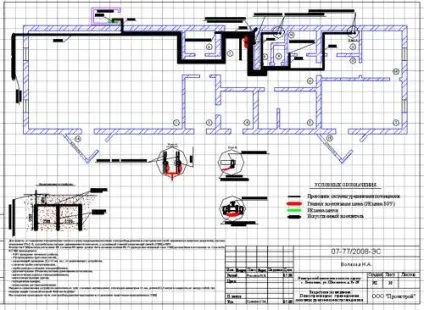

Для прийому та обліку електроенергії в приміщенні завантаження встановлений щит ВРУ. На час написання або на відхідних групах в щитах щр, що1, ЩО2 встановлені автоматичні вимикачі і диференціальні автомати. Групові мережі - освітлення, розеткових груп, електроопалення, виконуються кабелем марки ВВГнг в 3-х і 5-й провідникової виконанні, відкрито в гофрованних трубах і кабель-каналах. У приміщеннях магазину встановлюються люмінесцентні світильники ступенем захисту IP20. Світильники вуличного освітлення мають ступінь захисту IP54. Для захисту від ураження електричним струмом в разі пошкодження ізоляції електрообладнання та електричних мереж застосовується захисне заземлення. Згідно ГОСТ Р 50571.2-95 система заземлення приймається TN-C-S. Загальний опір заземлювального пристрою повинен бути не більше 30 Ом.
