Як зробити генератор електромагнітних імпульсів своїми руками

Вас дістала занадто гучна музика сусідів або просто хочете зробити який-небудь цікавий електротехнічний прилад самостійно? Тоді можете спробувати зібрати простий і компактний генератор електромагнітних імпульсів, який здатний виводити з ладу електронні пристрої поблизу.

Генератор ЕМІ, являє собою пристрій, здатний генерувати короткочасне електромагнітне обурення, яке випромінюється назовні від свого епіцентру, порушуючи при цьому роботу електронних приладів. Деякі сплески ЕМІ зустрічаються в природі, наприклад, у вигляді електростатичного розряду. Також існують штучні сплески ЕМІ, до таких можна віднести ядерний електромагнітний імпульс.

В даному матеріалі буде показано, як зібрати елементарний генератор ЕМІ, використовуючи зазвичай доступні елементи: паяльник, припій, одноразовий фотоапарат, \ кнопка-перемикач, ізольований товстий мідний кабель, дріт з емальованим покриттям, і потужнострумовий фіксується перемикач. Представлений генератор буде не дуже сильним по потужності, тому у нього може не вийти вивести з ладу серйозну техніку, але на прості електроприлади він вплинути в стані, тому даний проект слід розглядати як навчальний для новачків в електротехніці.

Отже, по-перше, потрібно взяти одноразовий фотоапарат, наприклад, Kodak. Далі потрібно розкрити його. Відкрийте корпус і знайдіть великий електролітичний конденсатор. Робіть це в гумових діелектричних рукавичках, щоб не отримати удар струмом при розряді конденсатора. При повній зарядці на ньому може бути до 330 В. Перевірте вольтметром напругу на ньому. Якщо заряд ще є, то зніміть його, замкнувши висновки конденсатора викруткою. Будьте обережні, при замиканні з'явиться спалах з характерним бавовною. Розрядивши конденсатор, витягніть друковану плату, на якій він встановлений, і знайдіть маленьку кнопку включення / виключення. Відпаяти її, а на її місце запаяти свою кнопку-перемикач.

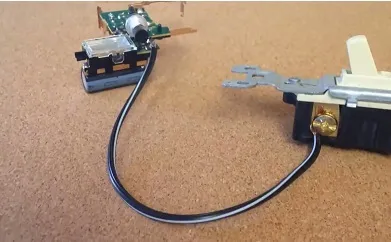

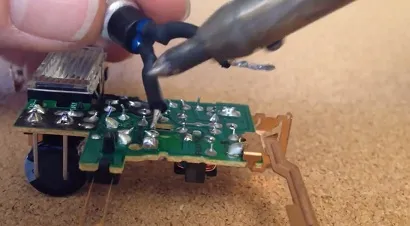

Припаяйте два ізольованих мідних кабелю до двох контактів конденсатора. Один кінець цього кабелю підключіть до Потужнострумові перемикача. Інший кінець залиште поки вільним.

Тепер потрібно намотати навантажувальну котушку. Оберніть дріт з емаль-покриттям від 7 до 15 разів навколо круглого об'єкта діаметром 5 сантиметрів. Сформувавши котушку, оберніть її клейкою стрічкою для більшої безпеки при її експлуатації, але залиште два виступаючих дроти для підключення до клем. Використовуйте наждачний папір або гостре лезо, щоб видалити емалеве покриття з кінців дроту. Один кінець з'єднайте з висновком конденсатора, а інший з потужнострумових перемикачем.

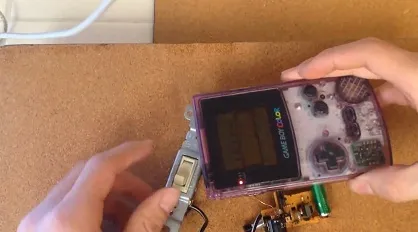

Тепер можна сказати, що найпростіший генератор електромагнітних імпульсів готовий. Щоб зарядити його, просто підключіть батарею до відповідних контактів на друкованій платі з конденсатором. Піднесіть до котушки яке-небудь портативний електронний пристрій, який не шкода, і натисніть перемикач.

Пам'ятайте, що не варто Під час натискання кнопки заряду при генерації ЕМІ, інакше ви можете пошкодити ланцюг.
