При виборі телескопа далеко не всі приділяють належну увагу його монтуванні, хоча будь-який досвідчений любитель астрономії вам скаже, що навіть телескоп з чудовою оптикою виявиться практично марним на хисткою і хиткою монтуванні. Проблеми починаються від найменшого дотику до гвинтів тонких рухів або ручці фокусёра. Найменший порив вітру призводить до найсильнішої вібрації картинки, аж до того, що на високому збільшенні об'єкт може просто піти з поля зору.

Крім питань стійкості до вібрацій, навантажень і поривів вітру, існують також різні варіанти вибору монтування в залежності від поставлених завдань.

На щастя, в більшості випадків, про багато проблем уже подбав виробник, укомплектувавши оптичну трубу телескопа монтуванням необхідної вантажопідйомності і стійкості. Але вимоги досвідченого спостерігача або досвідченого астрофотографія часто можуть перевершувати штатно закладені можливості монтування. Тому, в деяких випадках варто придбати оптичну трубу телескопа і окремо укомплектувати її придатною монтуванням.

У цій статті ми розглянемо найбільш поширені типи монтувань, пристрій найважливіших вузлів і поговоримо про те, яка монтування стане кращим вибором саме для ваших завдань.

Всі існуючі типи монтувань можна принципово розділити на дві основні групи - це альт-азимутальні монтування та екваторіальні. Азимутальні монтування мають дві осі, одна з яких паралельна горизонту, а інша спрямована в зеніт. Екваторіальна монтування включає в себе дві осі - вісь відмін (DEC) і вісь прямого сходження (R.A.), яку також називають полярної або годинної віссю.

Основний принцип роботи екваторіального монтування укладений в тому, що вісь прямого сходження встановлена ​​під нахилом, кут якого дорівнює широті місця спостережень, при відстеженні руху об'єкта, що спостерігається це дозволяє вести телескоп тільки по одній осі. Наприклад, Київ має географічні координати 50 ° 27 'північної широти і 30 ° 30' східної довготи. Отже, ми встановлюємо полярну вісь під кутом 50 ° за шкалою широт монтування і направляємо точно на північ. Після цього вісь прямого сходження спрямована на Полюс Світу - точку, навколо якої Земля здійснює добове обертання.

Головною перевагою азимутальних монтувань є їх, як правило, невисока ціна, стійкість, малу вагу і компактні розміри. Різними типами монтувань такого роду забезпечують недорогі Рефрактори початкового рівня, компактні телескопи для оглядових спостережень дип-скай об'єктів, а часто і масивні комп'ютеризовані телескопи для досвідчених любителів астрономії.

Першим типом азимутальних монтувань ми розглянемо прості вилочні монтування, які застосовуються зазвичай в недорогих телескопах, розрахованих на дітей або любителів астрономії. У монтування таких типів застосовується суцільнометалева лита вилка, оснащена двома гвинтами гальм по кожній осі і найпростішому механізмом тонких рухів на горизонтальній осі. Цей механізм містить у собі стрижень, який має на одному з кінців гвинт з дрібною різьбою. Під час грубого наведення телескопа по горизонтальній осі стрижень вільно переміщається по напрямної, після чого фіксується, а гвинтом тонких рухів виробляється плавне наведення телескопа.

Інший тип азимутальних монтувань за своєю конструкцією багато в чому нагадує головку звичайного фотоштатива. Принцип роботи таких монтувань зрозумілий за наведеними зображень. У цих монтування використовується механізми тонких рухів по обох осях, а їх гвинти оснащені довгими ручками маховиками. Вузли тонких рухів є зворотно-толкательние механізми, хід яких, хоча і обмежений, але все-таки його цілком достатньо для тривалого супроводу об'єкта, що спостерігається.

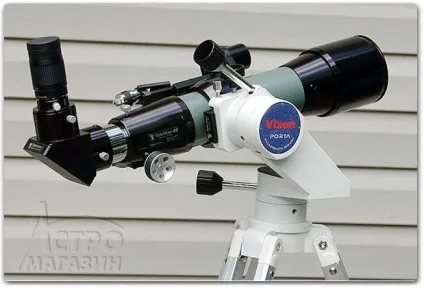

Багато невеликих рефлектори, короткофокусні ахроматические Рефрактори або Рефрактори апохромати можуть встановлюватися на так звані полувілочние монтування. Ці монтування мають конструкцію з однієї консолі, замість двох пір'я класичної вилки. Вони зручні в першу чергу тим, що за коштами кріплення типу ластівчин хвіст на них можна встановити різні труби приблизно однакових габаритів, а в розібраному стані вони займають дуже мало місця. Полувілочная монтування може, як мати механізми тонких рухів, так і бути обладнаною спеціальними фрікціонами.

В останньому випадку плавні переміщення телескопа забезпечуються підбором потрібного коефіцієнта тертя і для ведення телескопа за об'єктом досить просто злегка підштовхувати трубу. Полувілочная монтування чудово підходить для невеликого телескопа, який завжди можна взяти з собою в подорож для спостережень справжніх скарбів Всесвіту під первісно темним небом.

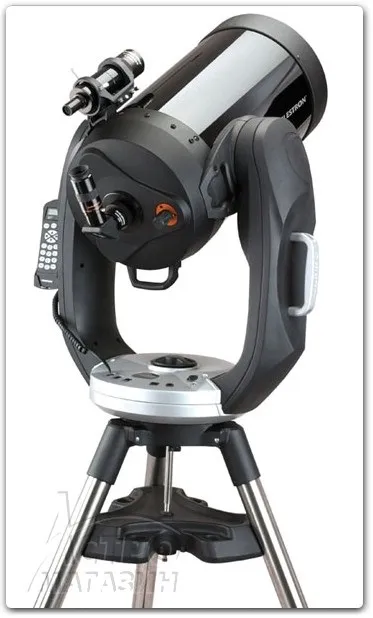

Багато хто з сучасних виробників випускають потужні і крупноапертурних телескопи на альт-азимутальних монтування. Але монтування цих інструментів вже ніяк не можна назвати варіантом для новачків, або легким і компактним способом установки телескопа.

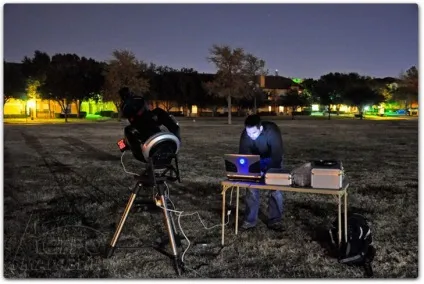

Ці масивні пристрої напхані електронікою, яка здатна виробляти точну прив'язку до місця спостереження за GPS, автонаведеніе телескопа за коштами системи GoTo і точне відстеження об'єкта в процесі спостереження. При цьому масивність і стійкість таких телескопів виключають помітні вібрації при фокусуванні або коригування положення труби.

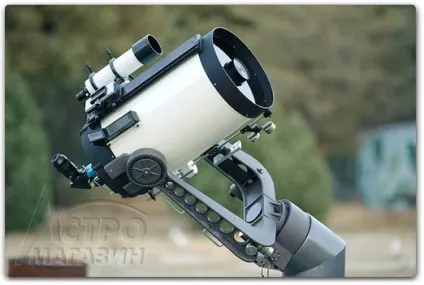

Цікаво також і те, що азимутальні монтування такого класу досить просто можуть бути перетворені в екваторіальні із застосуванням спеціального екваторіального клина. Це пристрій являє собою дві платформи, одна з яких встановлюється на триногу телескопа, а інша жорстко закріплена на нижній платформі монтування. Верхня платформа на спеціальних кронштейнах нахиляться, паралельно з небесним екватором, що дозволяє направити вертикальну вісь монтування на Полюс Світу.

Таким чином, досить лише вказати комп'ютеру телескопа, який відповідає за роботу GoTo, що спостереження ведуться в екваторіальному режимі. І азимутальне монтування може бути легко перетворена в екваторіальну для цілей астрофотографії. Екваторіальний клин забезпечує універсальність обладнання, що застосовується. Адже для звичайних візуальних спостережень можна без проблем використовувати монтировку в штатному азимутному режимі, при цьому зберігаючи портативність обладнання. Але якщо виникають завдання, що вимагають точного ведення за об'єктом без обертання поля зору, або необхідно зробити знімок об'єкта, що спостерігається з тривалої експозицією, то установка клина легко перетворить азимутальне монтування в екваторіальну.

Як згадувалося вище, у екваторіальній монтування одна з осей, яку називають полярною, спрямована відповідно на Полюс Миру, що і дозволяє, відстежувати спостережуваний об'єкт, обертаючи лише одну вісь. Конструкцій екваторіальних монтувань існує величезна безліч, але найбільшого поширення набули два типи - це німецька монтування і вилочні. По суті це модифікації розглянутих нами типів азимутальних монтувань з тією лише відмінністю, що їх вертикальна вісь нахилена під кутом рівним географічній широті місця спостережень і спрямована на північ.

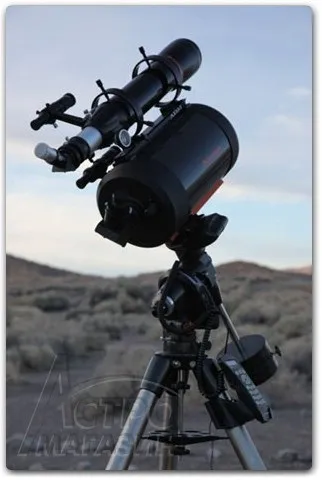

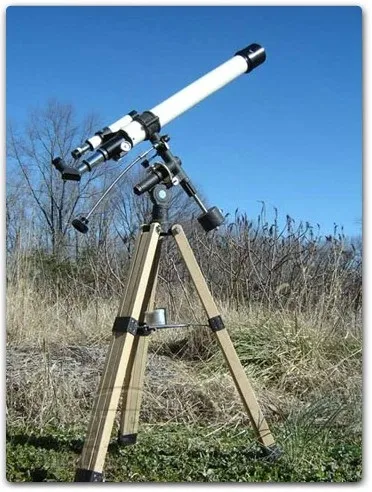

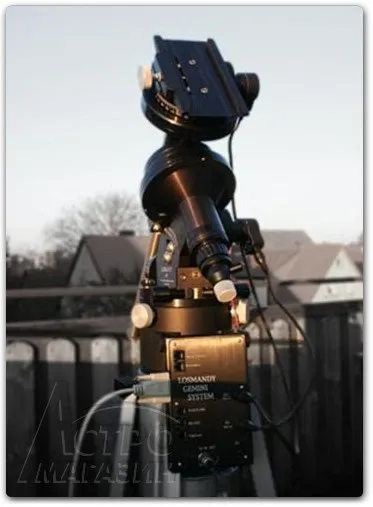

У німецькій монтуванні до полярної осі (R.A.) кріпиться корпус осі відмін (DEC). З одного боку на вісь відмін встановлюється труба телескопа, а з іншого на спеціальній штанзі противагу, який врівноважує конструкцію. Екваторіальні монтування забезпечуються механізмами тонких рухів у вигляді штовхального механізму або черв'ячної пари, і звичайно координатними колами, які в деяких випадках можуть спростити пошук важкодоступного об'єкта.

У роботі з екваторіальними монтировками і особливо німецького типу вкрай важлива точна балансування. Встановлюючи вісь відмін горизонтально, затискаємо гальмо полярної осі і, послаблюючи трубу в кільцях або затиск ластівчин хвіст, виробляємо балансування труби. Після того як труба збалансована і не має помітного «розгону» при обертанні, виставляємо противагу. На цей раз необхідно затиснути вісь відмін і, обертаючи телескоп навколо полярної осі, домогтися балансу з трубою, переміщаючи противагу по штанзі.

До процедур балансування і настройки монтування потрібно підходити дуже акуратно, адже, після початкової збірки, монтування сильно розбалансована і відпустивши гальмо, можна випадково пошкодити трубу телескопа або вузли монтування. А важливість самої процедури балансування складно переоцінити, адже в разі нехтування нею, монтування відчуває надмірну напругу загальної конструкції, що стане причиною сильних вібрацій, і навантаження на механізми тонких рухів, що призводить до швидкого їх зносу.

Екваторіальні монтування німецького типу різного класу середньої вантажопідйомності на сьогоднішній день є найбільш поширеними серед любителів астрономії, причиною тому є їх універсальність. Адже на відміну від вилочних монтувань, на німецьку монтировку можуть бути встановлені труби самих різних типів і оптичних схем, які вписуються при цьому лише в межа середньої вантажопідйомності монтування. У підсумку виробник отримує можливість обмежити лінійку своїх монтувань буквально кількома типами, які будуть сумісні з телескопами того чи іншого класу. А любитель астрономії при цьому отримує універсальний пристрій, з можливістю установки самих різних інструментів, в залежності від його завдань і наглядових переваг.

Певним незручністю типовою німецькою монтування є те, що при проходженні через меридіан в районі зеніту до точки півночі, труба своїм нижнім кінцем зазвичай впирається в штатив або колону телескопа. Доводиться проводити «перекладку» - тобто повернути телескоп на 180 ° по відміні і на 12год по прямому сходженню.

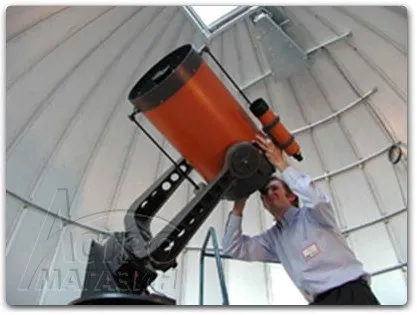

Екваторіальні монтування вилочного типу, хоча і не так поширені і універсальні як німецькі, мають власні незаперечні переваги, особливо коли мова йде про великих і масивних інструментах. Саме монтування вилочного типу тих чи інших модифікацій мають більшість найбільших професійних телескопів у всьому світі.

Тут замість корпусу осі відмін до полярної осі кріпиться U-подібна вилка, в якій на двох півосях труба телескопа переміщається по відміні. Разом з компактними телескопами кассегреновского систем, таких як Шмидт-Кассегрен, Максутов-Кассегрена вилка працює чудово. Вилка не застосовується з рефракторами через їх довгих труб і вкрай рідко використовується з телескопами системи Ньютона. Але з компактною трубою її консолі мають невелику довжину, що забезпечує високу жорсткість і компактність всієї конструкції. Разом з тим, вилочні монтування не володіє такою універсальністю, як німецька. Віддавши перевагу саме цього типу, варто усвідомлювати неможливість заміни оптичної труби телескопа, наприклад для ширококутної зйомки, і пам'ятати про деякі труднощі, пов'язані з установкою додаткового обладнання.

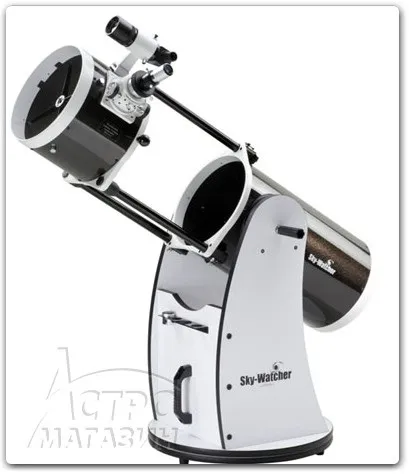

Основний принцип телескопів на монтуванні Добсона це парадоксальне поєднання мінімалізму в підході до самої конструкції і максималізму в апертурі і реалізованих можливостях. На монтировку Добсона встановлюють досить великі і светосильние телескопи Ньютона.

У виконанні для початківців спостерігачів це можуть бути 150-200мм телескопи, зі світлосилою 1 / 8-1 / 6. А для досвідчених мисливців за дип-скай об'єктами існують телескопи з головним дзеркалом від 300мм до неймовірних 600мм і навіть більше.

Неймовірна популярність телескопів на монтуванні Добсона обумовлена ​​декількома найважливішими факторами для любителів астрономії - це доступна ціна, велика апертура разом з відносно компактними розмірами, дуже проста і при цьому жорстка і надійна конструкція.

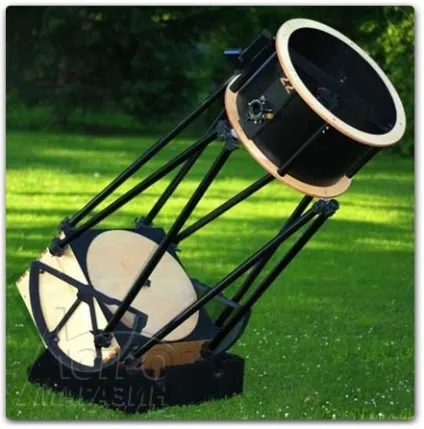

У цих монтування збережені всі принципи класичної вилочний монтування. Вся конструкція обертається навколо вертикальної осі, спираючись своєю платформою на три опорних п'ятачка виготовлених з фторопласта або пластику, які забезпечують плавний рух. На трубі телескопа закріплені піввісь, які укладаються на пару пластикових опор закріплених на бічних вертикальних стінках монтування. Труба телескопа з об'єктивом понад 200мм нерідко робиться розбірний або складається, що значно зменшує габарити телескопа в зібраному вигляді, дозволяючи йому без проблем поміститися в багажник легкового автомобіля.

В результаті монтування позбавлена ​​усіляких механізмів тонких рухів, гальм та іншого, а низько розташований центр ваги забезпечують чудову стійкість. Наведення телескопа здійснюється простим обертанням труби в потрібну ділянку неба, а ведення простим підштовхуванням труби слідом за «йдуть» об'єктом. Завдяки такій простоті та оперативності в роботі, монтування Добсона заслужила любов тисяч спостерігачів усього світу.

Вибираючи монтировку, якій буде обладнаний ваш телескоп, тверезо оцініть свої можливості і, звичайно, наглядові переваги. Перед початком і після закінчення спостережень обладнання доведеться збирати, розбирати, налаштовувати. Все це вимагає часу, часом навіть пересічних фізичних зусиль і, як правило, деякою кваліфікації.

Уважно підійшовши до цього питання, ви зможете зробити вибір на користь інструменту, який протягом багатьох років буде дарувати прекрасні враження від спостережень. Помилка ж буде коштувати марно витрачених грошей, а телескопу доведеться просто припадати пилом в комірчині, замість того щоб допомагати вам вивчити навколишнє нас Всесвіт.
