Рівень бензину в електронному вигляді, схема-авто - вироби для авто своїми руками

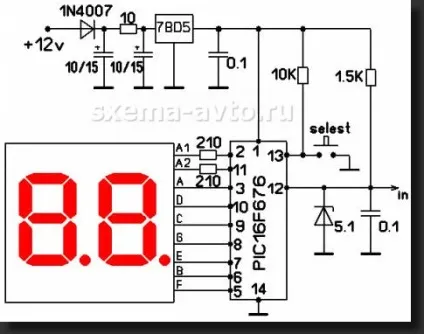

Застосовується з рідним датчиком рівня (в баку), і замість штатного стрілочного (на торпеді) Дана пристрій (в основі 16f676) виводить на двухразрядний семісегментнік (із загальним Анаде) показання датчика палива в баку (40 л) .Пітаніе від бортової мережі авто - 12в. До входу «in» підключаємо датчик в баку.

Калібрування пристрою: Натискаємо кнопку на пристрої-на індикаторі засветяться миготливі нулі, це означає що у нас порожній бак.Еслі дійсно порожній натискаємо кнопку ще раз.еслі немає спустошуємо повністю і натискаємо кнопку.

На індикаторі засвітиться 02 (2 літри) -заліваем 2 літри і натискаємо кнопку.

Після засвітиться 04-заливаємо ще 2 літри (в баку вже 4 літри) і натискаємо кнопку.

Таким чином під час калібрування все значення на індикаторах в мігаіщем режимі, а натискаючи кнопку ми погоджуємося що в баку дійсно знаходиться n-літрів при миготливому його значеніі.После калібрування на дисплеї з'явиться 40-що означає 40літров бензину в баку (адже так воно і є) і миготіння припиняться.

Пристрій перейшло в режим ізмеренія.Кнопку більше не чіпаємо, щоб не збити настроек.Прі падінні рівня палива нижче 6 літрів індикатори починають блимати, це говорить про те що пора на заправку.В комплекті йдуть прошивки з різним кроком калібрування, всі робочі і досить точні .

Точно пристрій показує в стані спокою, коли бензин в баку не хлюпається і поплавок не качає.

Підводні камені були з підбором подільника 1,5кОм, у мене схема запрацювала без проблем при сопртівленія 500 Ом!
