Ремонт зварювального апарату своїми руками

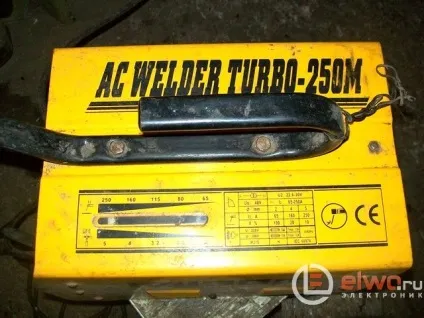

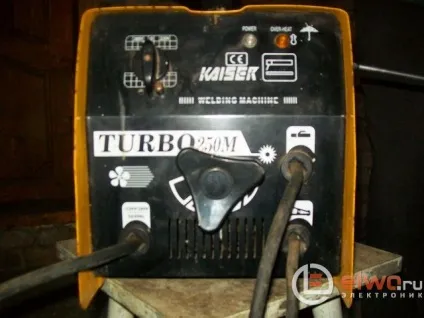

Всім привіт! Отже, черговий звіт про ремонт електротехніки. На сьогодні у нас зварювання KAISER AC WELDER TURBO - 250M. Це не інвертор. а значить простота конструкції і надійність таких зварювальних трансформаторів забезпечують довгу роботу у важких умовах.

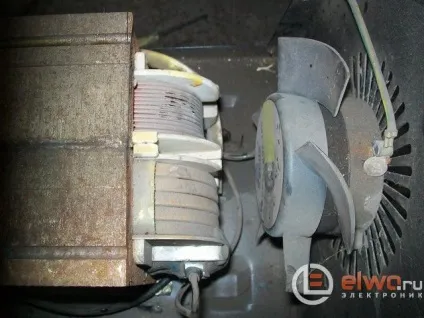

Які симптоми: немає іскри, але кулер працює, а більше на перший погляд ні до чого причепитися. Відразу почав грішити на дроти і майже вгадав. Взяв тестер-мультіметер, у нього є функція, прозвонки, що нам і потрібна.

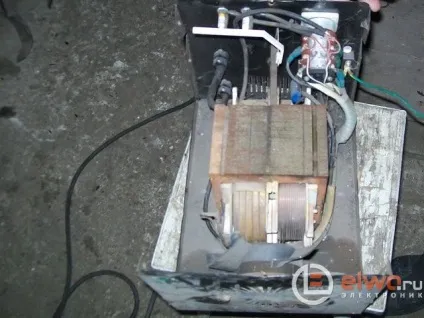

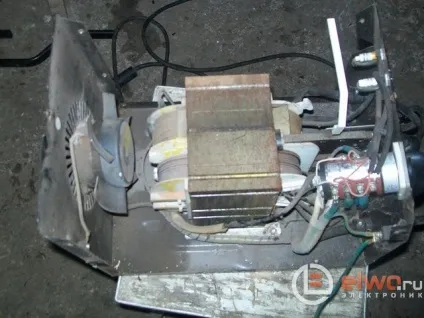

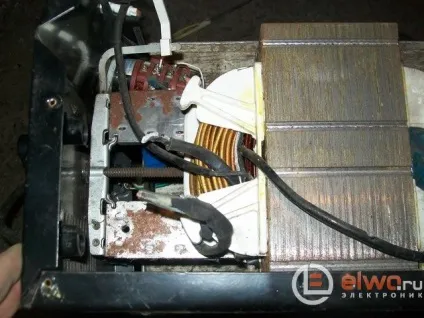

Щоб побачити нутрощі зварювання, потрібно зняти кришку - не так це просто, ручка тримає трансформатор на двох болтах, спочатку відкрутимо їх, далі відгвинчуємо інші болтики. І два болтика сховалися за коліщатками. Знімаємо з колеса кришку і стопорне кільце.

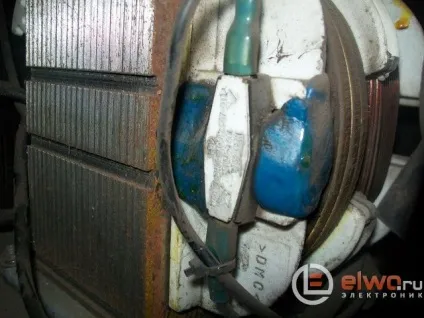

Далі все за планом - прізвиськом дроти і, на мій подив, все теж в порядку. Виходить що обмотка-шина згоріла. Щоб повірити зачистив саму шину по кінцях і ще раз продзвонив - і знову є опір 6 ом, так, або тестер зламаний або у мене галюнікі від втоми.

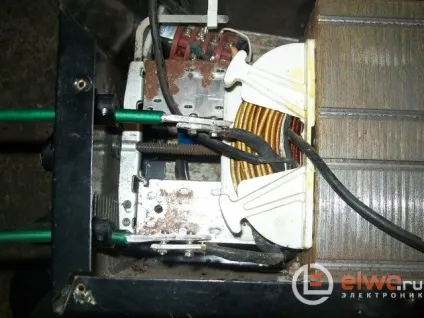

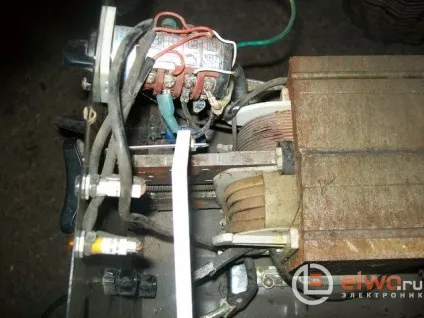

Так, слабким елементом зварювальних трансформаторів є клемна колодка, до якої підключаються зварювальні кабелі. Поганий контакт разом з великим значенням зварювального струму призводить до сильного нагрівання сполуки і приєднаних до нього проводів. В результаті руйнується саме з'єднання, згорає ізоляція на кінцях обмоток, від чого відбувається замикання.

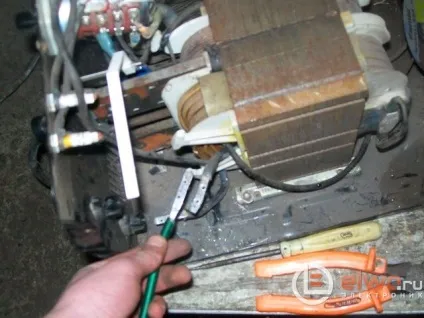

Зачищаю шину і виводжу алюмінієвими проводами з корпусу, так як шина алюмінієва, а дроти мідні не дуже добрий контакт і завжди перегорають в їх стикування. Гальванічна пара. Ось і знайшов проблему. З досвіду знаю, що шина з'єднана з кабелем затискачем. Але я не міг просто скрутити зате можу скрутити болтами. Але дроти давно задумав замінити на довший, стандартні мають 1 метр, погодьтеся трохи, але 5 метрів ця вже щось.

Вивів алюмінієвими проводами назовні і скрутив петельки, за які і під'єднав дроти. А далі збираємо в зворотному порядку - все запрацювало. Забув тільки розповісти про запобіжнику, який встановлений на обмотку 220 або 380. Він на 400 вольт 48 ампер. З вами був KALYAN.SUPER.BOS, вдалого ремонту!
