Ремонт згорілого зарядного пристрою від ноутбука

Почну з передісторії. В один прекрастний день прийшов до моїх сусідів електрик. І поліз він, по відомим йому однм причин, своїми кривими руками в мій електрощиток. В результаті його маніпуляцій в мою квартиру пішло 380V замість 220. Підсумок: згоріло все, що було включено в розетку. А саме: 2 зарядних пристрої (Toshiba і HP) і блок живлення від 3G модема. Купувати нові зарядні. віддаючи по 50 $ за кожне, мені було шкода, тому вирішив я погратися в електрика і майстра-наладчика. Собствено про ремонт зарядно пристрої від ноутбука і піде мова далі.

Ну що ж, калюжу, паяю, ЕОМ лагодив.

Відразу хочу вибачитися за якість деяких з представлених нижче знімків - фотографував праскою.

Ремонт зарядно пристрою розглянемо на прикладі девайса від HP. тому як другий зарядник я полагодив раніше, ніж мені в руки потрапив фотоапарат праска.

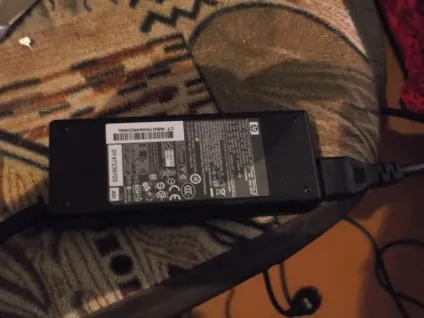

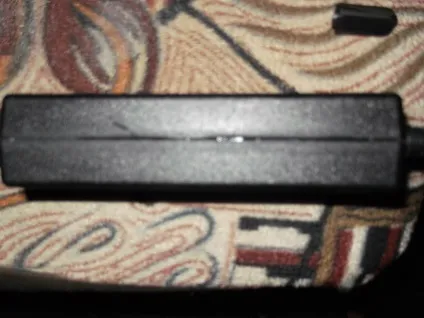

Ось власне саме зарядний від HP:

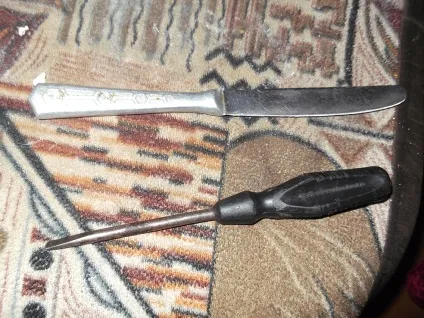

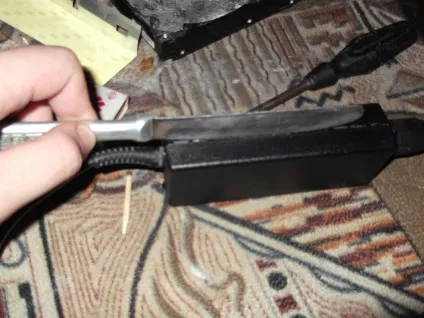

Перше, що треба зробити, це розкрити корпус зарядки. Кращий спосіб який я зміг придумати, це наставляти на шов ніж і різко вдаряти по ньому рукоядки викрутки (можна і молотком, але мені шкода ніж).

Плюс даного способу в тому, що краю половинок корпусу залишаються рівними і їх потім можна акуратно склеїти.

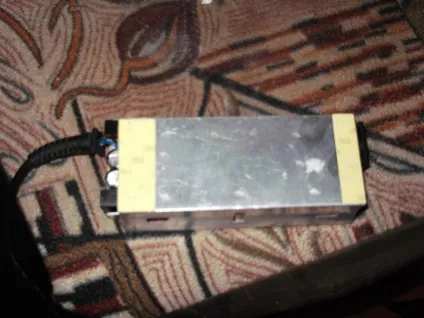

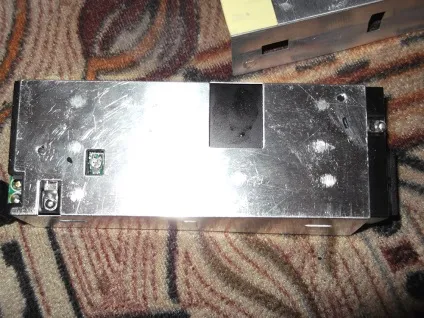

Розкривши корпус. витягаємо начинку. Вона закрита металевими пластинами. Їх потрібно зняти.

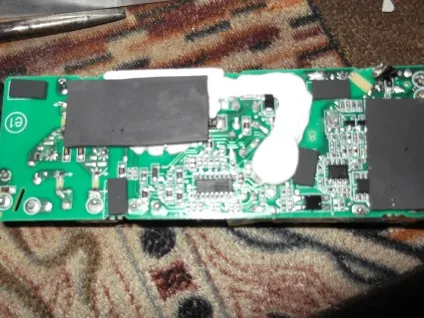

З іншого боку пластина буде припаяна.

Випаюємо і знімаємо пластини (у мене паяльник говно, тому я просто відрізав ножицями місця припою).

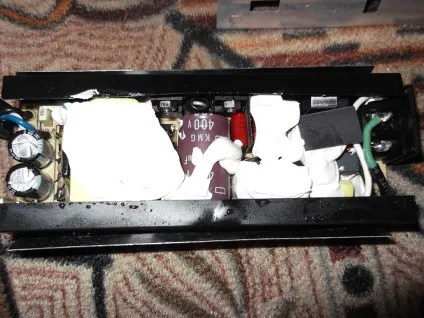

Тепер явно видно несправність зарядного пристрою - вибухнув великий конденсатор. розташований посередині. Краплі, які можна помітити на чорній пластині - витік з конденсатора електроліт. Конденсатор потрібно замінити. Я за новий (400V 100mF) віддав приблизно 2 $. До речі, в зарядному від Toshiba несправність була таж, але конденсатор 420V 82mF. Такого я не знайшов, тому теж поставив 400V 100mF. Все працює.

І так, нам потрібно випаять старий конденсатор. Для цього знімаємо чорну пластину (при складанні важливо не забути її, тому що вона ізолює контакти від металевого корпусу).

Біле говно, яким заляпана вся плата, потрібно акуратно отковирять в місцях пайки конденсатора. Не хвилюйтеся, це всього-лише герметик, яким кріпилася до плати чорна пластина. Віддираємо і Випаюємо конденсатор.

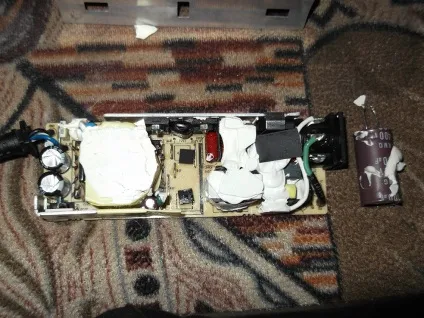

Упаюємо новий конденсатор (не забудьте подивитися на старому конденсаторі де були + і -. Для тих, хто не знає - на конденсаторі з боку мінуса вертикальна смуга.)

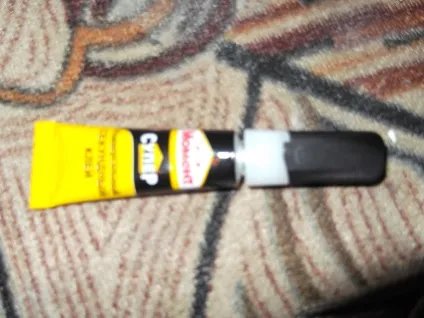

Тепер збираємо все як було, запихає в корпус і склеюємо половинки корпусу. Я для цього використовував "Момент".

Зарядний пристрій виглядає практично як новий і відмінно працює.

Я заощадив 96 $. Того ж бажаю і вам.
