РЕМОНТ плеєр EXPLAY

Прийшла пора зробити ревізію МП3 плеєра. Термін його експлуатація солідний, без малого 7 років, він як і раніше все ще працює, але є побоювання, що скоро перестане. Розвалюється корпус, а ось електроніка в повному порядку. Інструкція та схема на нього в архіві. Цікаво те, що виробником він позиціонувався як дитячий. Вдалося вгледіти три «дитячих» відмінності:

1. ударостійкий корпус з товстої пластмаси
2. наявність в пам'яті файлу з 10 казками
3. ціна в 999 рублів (на тисячу дешевше самого недорогого)

Плеєр забезпечує високоякісне відтворення файлів у форматі MP3 / WMA / WAV. Еквалайзер на вибір надає 6 налаштувань параметрів звучання: нормальний, рок, класика, джаз, поп, бас. Має вбудоване FM радіо з можливістю запису звуку з ефіру (може бути збережено 11 станцій попереднього запам'ятовування) і диктофон. Нарешті, плеєр може бути використаний просто як флешка з об'ємом пам'яті в 2 Гб. Час роботи в режимі прослуховування музики до 10 годин. Для підключення плеєра до ПК, для завантаження файлів з музикою, необхідно просто вставити плеєр в роз'єм USB комп'ютера. І зараз все це не погано, а сім років тому було по справжньому круто.

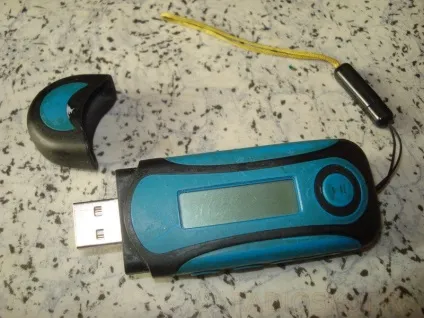

Explay L10, габаритні розміри 89 х 33 х 20 мм. Якби не ЖК екран, то «ні дати - ні взяти» просто «опецькувата» флешка.

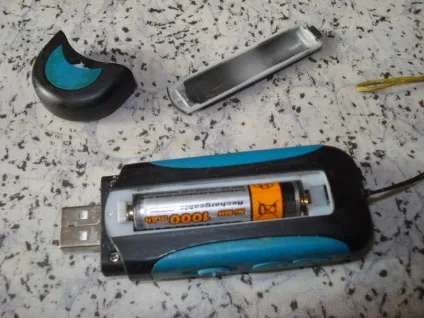

Штатна батарейка заявлена ​​формату ААА на 1,5 вольта, але прекрасно працює і з акумуляторами на 1,2 вольта.

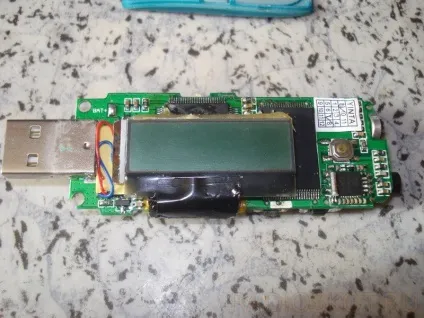

У процесі ремонту довелося повністю розібрати плеєр, вид друкованої плати з боку ЖК екрану.

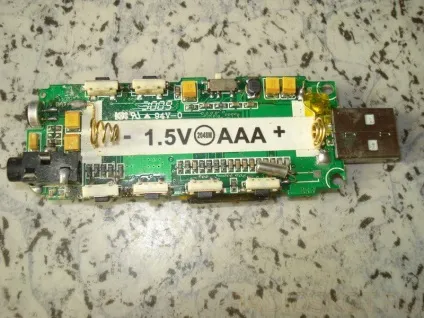

Вид з боку батарейного відсіку, зліва вгорі вельми чутливий мікрофон, диктофон особливо добре став писати після того як мікроскопічні отвори в пластмасі корпусу, в кількості 3 штук, навпаки мікрофона були рассверлени до діаметра в 1,5 мм. Ліва нижня кнопка перемикання файлів, була замінена, вина моя - розчавив докладаючи надмірних зусиль при натисканні.

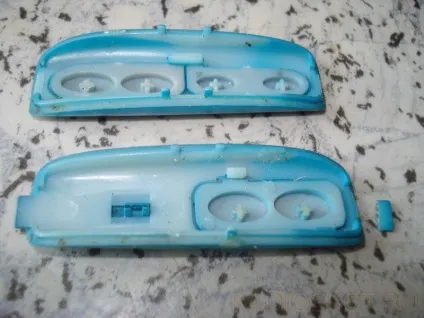

Утворився вада в конструкції - відломились 3 з 4 власників - фіксаторів бічних панелей, причому два загублені.

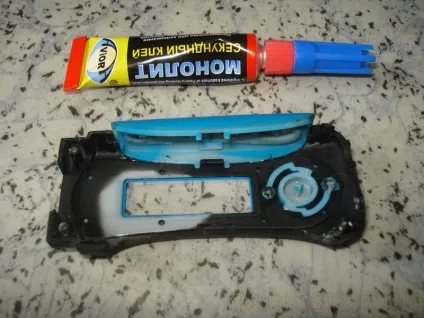

Хатину без фіксаторів «намертво» посадив на клей, розбирання - складання плеєра буде можлива і в цьому випадку, до другої приклеїв відвалився фіксатор.

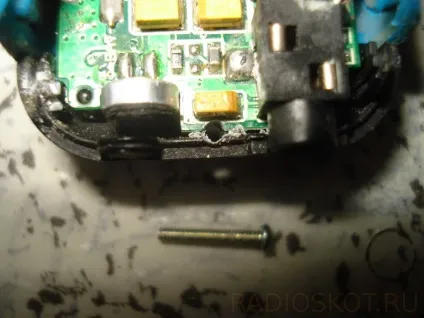

Основні половинки корпусу (верх і низ) з боку пластмасових засувок (одна з них зламалася) також потребували зміцненні, акуратно впритул до плати просвердлив в них наскрізне міліметровий отвір.

Нарізав різьблення під гвинт М 1,6 мм і скріпив відповідним гвинтом. Вийшло міцне з'єднання. Приєднання ремінця змінилося, тепер воно здійснюється зсередини корпусу за допомогою пластикової шайби.

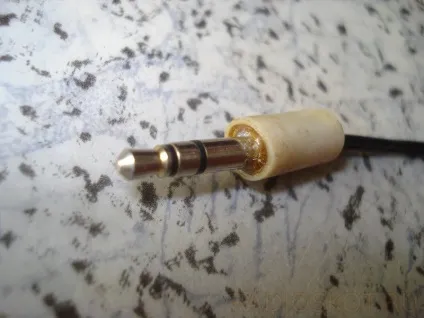

Непридатний штекер навушників не став міняти на новий розбірний (боляче громіздкий для такого девайса), а вставив металевий роз'єм в відрізок поліхлорвінілової трубки і залив епоксидкой. Збереглася мініатюрність і з'явилася не вбиває міцність.

Провід навушників від часу «задубіли» і «скукожілісь», акуратно навантажив їх і під гнітом добре прогрів феном.

Більш м'якими від цього вони природно не стали, а ось випростались однозначно. Зауважу, що якість відтворення у навушників досить пристойне.

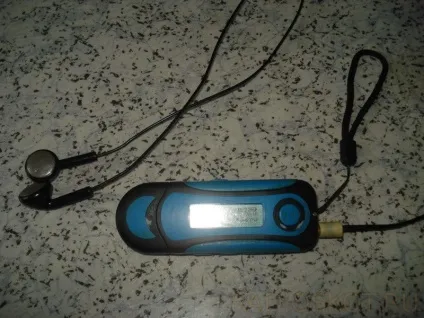

Плеєр знову в роботі і ще послужить. Все-таки є (або були?) Буржуйські виробники електроніки випускають надійні і довговічні вироби. Власник плеєра Babay.
