Ремонт насоса водолій своїми руками як розібрати

Насоси Водолій є незамінними помічниками в приватному будинку або на дачі. За допомогою такої техніки виробляється подача води зі свердловини або колодязя, а також осушення підтоплених приміщень після паводку. При цьому обладнання відрізняється надійністю збірки і продуктивністю.

Але, незважаючи на якість, електронасос легко приходить в непридатність, якщо не дотримуються основні правила експлуатації та обслуговування. Вийти з такої ситуації можна здавши апарат в сервісний центр, або здійснивши ремонт своїми руками. Другий варіант більш бюджетний і цілком можливий при наявності певного досвіду.

1 Продукція марки «Водолій»

Українська компанія «Промелектро-Харків» вже понад 20 років виробляє і поставляє на ринок насосну техніку. Продукція компанії розходиться далеко за межі країни. При цьому основну частину продукції підприємства представляють три типи насосної техніки:

1. Свердловинні насоси типів БЦПЕ і Водолій 3. Перший тип представляють потужні відцентрові апарати, розраховані на забір води з великої глибини. До другої серії відносяться прилади вібраційного типу, які крім свердловини використовуються і в колодязях. Вони мають більш високу пропускну здатність щодо абразивних домішок і вапна.
2. Дренажні апарати серії БЦПД. Являють собою міцні металеві пристрої, які використовуються для викачування талої води і стоків. Також несприйнятливі до великих твердих частинок в рідині. Завдяки вбудованій автоматиці можлива автономна робота таких приладів.
3. Поверхневі агрегати серії БЦ. У серію входять вертикальні і горизонтальні апарати, розраховані на викачування рідини з колодязів, резервуарів, відкритих джерела. Моделі застосовуються для поливу або в якості елемента систем водопостачання.

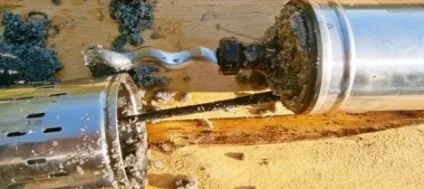

Засмічення внутрішньої частини глибинного насоса

Кожен тип насосних апаратів відрізняється конструктивними моментами, принципом роботи і, відповідно, особливостями ремонту та обслуговування. При цьому якщо ремонт насоса Водолій свердловинного і дренажного типу своїми руками - завдання нескладне, робота з поверхневими варіантами в більшості випадків вимагає сервісного обслуговування.
до меню ↑

1.1 Конструкція апаратів Водолій

Незалежно від типу насосного пристрою загальна конструкція більшості моделей виробника має схожу конструкцію. Всі вузли змонтовані в моноблочний сталевий або чавунний корпус, який захищає електричні частини і запобігає корозії. Внутрішня частина складається з двох камер. Моторна камера представлена ​​ізольованим двигуном, що має одну або три фази. У випадку з вібраційним пристроєм моторний відсік вміщує потужний п-образний електромагніт, з кількома кулями обмотки.

Робоча камера серій БЦПЕ і БЦПД представлена, встановленим на ротор, колесом, на яке змонтована крильчатка. В ході роботи лопаті колеса розганяють рідина. Вода під дією відцентрової сили зміщується під стінки, звідки під тиском подається в напірний патрубок.

Робоча камера серії Водолій 3 представляє більш складну конструкцію. Електромагніт вмикається і вимикається з високою частотою, впливаючи на металевий шток. На краю штока зафіксований центр еластичної мембрани. Під час руху штока виникає вібрація мембрани. В результаті цього обсяг робочої камери змінюється і насос всмоктує воду. Коли діафрагма повертається в норму, вода проштовхується в трубопровід.

Насоси виходять з ладу через критичні умов експлуатації

Всі три зазначені серії приладів є різними варіантами насосу. Такий насос передбачає постійний безпосередній контакт з перекачується середовищем. Тому перед ремонтом таких апаратів в обов'язковому порядку проводиться ізоляція пристрою від електричної мережі, витяг з джерела і просушування апарату.

2 Ремонт свердловинного пристрою БЦПЕ

Перш за все, слід чітко засвоїти, що відремонтувати самостійно можна лише невеликі пошкодження. Спроби ремонту електродвигуна та інших важливих вузлів можуть привести до поломки не тільки самого приладу, але і всієї системи водопостачання. До того ж не виключено, що куплений на ринку апарат - схожа зовні, підробка, в якій не дотримуються особливості конструкції. І, як наслідок, самостійне втручання може лише ще більше нашкодити приладу.

Основний показник несправності апарату БЦПЕ є той факт, що насос не включається. У цьому випадку необхідно провести розбирання насоса Водолій, почистити основні вузли, а при необхідності здійснити дрібний ремонт. Проводиться чистка відповідно до алгоритму:

1. Знеструмити прилад і виключити випадкове підключення до мережі. Дістати апарат з джерела.
2. Демонтувати сітчастий фільтр, який фіксується двома болтами (на старих моделях), затискачем (на більш пізніх варіантах). Знімаються вони за допомогою викрутки.
3. Послабити гвинти електромотора і відокремити його від основи.
4. Зняти пластикові муфти, які встановлені на ротор і відповідають за передачу потужності.
5. Всі деталі ретельно витираються, просушуються, після чого разлаживаются на рівну поверхню.
6. Перевіряється вільний хід колеса на валу. Якщо вал ходить жорстко, він плавно прокручується за допомогою ключа, щоб розворушити засмічення.
7. Промиваються усі вузли, починаючи з вала, під напором води з шланга. В результаті такого промивання робоче колесо має більш вільно рухатися на валу. Якщо вдалося домогтися вільного руху вала, проводиться збірка пристрою в зворотному порядку.

Після чищення та збірки апарату йде його установка в джерело і підключення до мережі. Якщо після чистки, прилад так і не включитися, необхідна повторна розбирання, діагностика і ремонт пошкоджень. В цьому випадку необхідно дотримати наступні етапи:

1. Демонтаж глибинного насоса з свердловини і його просушування.
2. Після проводиться огляд електричного кабелю і входу дроти в моторний відсік. Дрібні тріщини і пошкодження ізоляції вимагають негайної заміни всього кабелю або пошкодженої ділянки.
3. Далі корпус апарату стискається за допомогою лещат. Максимальне зусилля повинно бути докладено ближче до нижнього торця. Щоб не пошкодити корпус його можна вкласти в суміщені половинки металевої труби.
4. Вилучають із канавки кільце, яке фіксує цілісність корпусу.

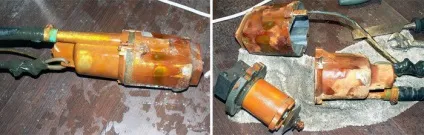

Ремонт свердловинного насоса

Всі робочі колеса з крильчаткою витягуються з корпусу.

Знімається стопорная кришка з підшипником і витягується двигун. Після цього необхідно звернути увагу на конденсатор апарату, так як часто причиною поломки є він. Якщо видно сліду горіння або пошкодження, вузол необхідно замінити. Далі перевіряється стан обмотки, щіток двигуна, а також стан підшипників. У разі пошкодження однієї з комплектуючих їх необходио замінити на нові.

Далі здійснюється складання агрегату, установка в джерело і підключення до мережі. Щоб знизити навантаження на пристрій, його необхідно встановлювати мінімум на метр від дна водойми.
до меню ↑

3 Ремонт приладу Водолій 3

У випадку з апаратами серії Водолій 3 ремонт є ефективним в більшості випадків несправностей. Якщо пристрій перестало включатися або не працює належним чином, слід провести наступні роботи:

1. Перевірити герметичність і кріплення шланга (трубопроводу). У разі протікання його необхідно замінити.
2. Перевірити стан зворотного клапана на всмоктуючому отворі. Засмічення даного елемента може привести до його стопорении і, як наслідок, припинення надходження води всередину. Клапан необхідно прочистити або замінити. Зробити клапан можна самостійно з гуми.
3. Короткочасний запуск апарату в джерелі дозволить визначити місце розташування поломки. Якщо є вібрації під час роботи - несправність в механічних вузлах. Якщо вібрації немає - зламані комплектуючі електричної частини.
4. За допомогою лещат проводиться ослаблення фіксують гвинтів і розбирання.
5. Якщо в результаті огляду виявлено забруднення рухомих органів, вони ретельно очищаються під напором води.
6. Також причиною поломки часто є порушення фіксації електромагніту в корпусі. Визначається ця несправність струшуванням корпуса. Магніт в цьому випадку вдаряється об стінки і чути глухий стукіт. Магніт витягується з корпусу. На зовнішній частині корпусу механізму робляться насічки (болгаркою або напилком), після на нього наноситься шар епоксидної смоли або герметизуючих засобів. Далі магніт знову щільно вставляється в камеру.
7. У разі виявлення пошкодження обмотки магніту, вона оббивається разом зі смолою. Далі котушка за новою перемотано і знову встановлюється на відповідне місце.
8. Електричні компоненти перевіряються за допомогою тестера. Якщо виявлені неполадки обмотки магніту або кабелю - вони змінюються на новий.

Коли ремонт вібраційного насоса закінчений, пристрій збирається в зворотному порядку. При цьому повинні дотримуватися такі моменти:

• поршень встановлений строго горизонтально і відцентровано;
• отвори частин корпусу збігаються з отворами прокладки;
• відстань від котушки до поршневий частини становить не менше 5 мм.

Перед тим, як підключити апарат до основної системи водопостачання, необхідно перевірити його в звичайному відрі.
до меню ↑

4 Ремонт дренажного апарату БЦПД

Існує чіткий ряд несправностей, яким найчастіше схильний дренажний апарат БЦПД. Якщо насос перестав включатися або різко впала продуктивність, необхідно розібрати і перевірити свій насос.

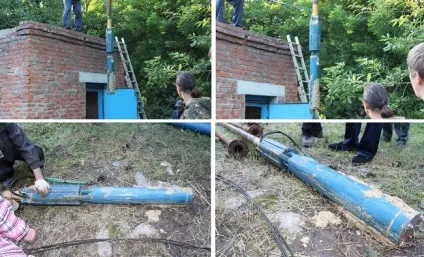

При підйомі насоса потрібно обов'язково використовувати страхувальний трос

Причини поломок можуть бути наступні:

1. Пошкодження кабелю живлення. У цьому випадку складність ремонту залежить від місця розриву. Ділянка, розташована ближче до вилки, замінити простіше. Для заміни проводу, що виходить з корпусу, потрібно розібрати апарат, підібрати необхідний відрізок або новий кабель і провести з'єднання відповідних за кольором проводів на двигуні.
2. Зниження напору. Проблема є наслідком деформації крильчатки робочого колеса, або зносився підшипник вала, що перешкоджає передачі крутного моменту. Рішення проблеми заміна пошкодженої деталі. Також перевіряється напірний патрубок і фільтр електроприладу на наявність засмічення.
3. Двигун не запускається. В цьому випадку варіантів безліч. Якщо застопорився підшипник вала, необхідна його чистка (заміна). У випадку з пошкодженням обмотки в результаті «сухий» роботи, краще звернутися до фахівця. Якщо з ладу вийшов конденсатор його слід відразу ж замінити на новий.
4. При включенні насоса вибиває електрику. Проблема тут в електриці апарату. Необхідно замінити або кабель або обмотку статора. Якщо заміні підлягає обмотка, необхідно підбирати провід з відповідним перетином. Обмотка повинна точно повторювати заводський варіант розміщення дроту.

Окремим моментом виступає вихід з ладу поплавковою автоматики. Проводити ремонт поплавця самостійно не рекомендується, так як може бути порушена герметизація механізму. Результатом є потрапляння води на контакти і замикання в мережі. У разі поломки автоматики, вона тут же змінюється на нову.
