Упевнений, що у багатьох залишилися світильники з люмінесцентними лампами, залізним дроселем і стартером, в гаражах, коморах, підвалах. Або вони справно несуть свою незмінну службу, або зламані припадають пилом, лежать і чекають свого часу. Якщо дійсно у вас є кілька непрацюючих лампочок, то чому б їх не відремонтувати, адже це зовсім не складно? Нижче ми розповімо, що робити якщо світильник не працює, надавши інструкцію по ремонту люмінесцентної лампи своїми руками.
Порядок пошуку несправності
Перед пошуком поломки упевніться в наявності напрузі, можливо його відсутність і є причина того, що люмінесцентна лампа не загоряється. Якщо причина не в цьому, шукаємо її в такому порядку.
Замініть стартер якщо:
- включили світло і нічого не відбувається;
- колба світиться тільки по краях;
- лампочка блимає стробоскопом;
- стартер світиться, а лампа не запускається.
Звертаємо вашу увагу на те, що виробники рекомендують проводити заміну люмінесцентних ламп і стартерів одночасно.
Замініть лампочку якщо:
- вона блимає стробоскопом;
- краю колби чорні;
- вона світиться, а яскравості не вистачає (слабо світить);
- не працює світильник.
Типова поломка бюджетних світильників - руйнування лампотримачі і втрата контакту. Висока температура закритого світильника, причина руйнування пластмасових елементів кріплення і роз'ємів. По можливості замініть їх, підігніть контакти в разі задовільного стану.
Можлива несправність - це перегоряння дроселя, часто цю поломку видно візуально, змінений колір, розплавлена клема.
Якщо ви дійсно виявите несправність, для ремонту світильника доведеться замінити дросель на робочий. Перевірити працездатність можна мультиметром, опір справного, порядком 30-40 Ом. Перш ніж ставити лампу в непрацюючий світильник, упевніться, що дросель не замкнутий. В іншому випадку втратите і робочу теж.
Іноді зустрічається поломка проводів - від вібрації світильника відламується жила біля лампотримачі або дроселя. У цьому випадку ремонт люмінесцентної лампи зводиться до того, щоб відновити контакт. Власників світильників старого зразка дані несправності обійшли стороною.
Якщо у вас світильник з ЕПРА made in china і заміна лампочки проблему роботи не вирішила, швидше за все, проблема в електронному блоці. У більшості випадків його можна полагодити самому, маючи паяльник і мультиметр в своєму розпорядженні. Нижче ми докладно зупинимося на тому, як відремонтувати електронний баласт люмінесцентної лампи своїми руками.
Інструкція по ремонту
Зараз ми розглянемо основні несправності, які можна усунути без особливих вкладень. Почнемо з електронного баласту, адже в його схемі досить багато елементів, які можуть вийти з ладу і до того ж трубчасті люмінесцентні лампи з ЕПРА на сьогоднішній день зустрічаються більш часто.

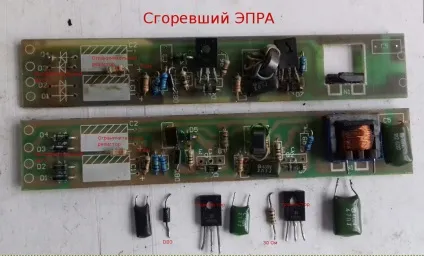

Найпоширеніша несправність - це пробою транзисторів. Визначити цю поломку можна тільки, випаявши зі схеми транзистори і перевіривши їх тестером. В цілому транзисторі опір переходу
400-700 Ом. Згораючи, транзистор за собою тягне резистор в ланцюзі бази номіналом 30 Ом.
Також на платі присутній запобіжник або низькоомний резистор 2-5 Ом, швидше за все його доведеться замінити, на чому ремонт і закінчиться. Можливо додатково доведеться поміняти діодний міст або його елементи.
Рідко зустрічається пробою плівкових конденсаторів 47n (пол мікрофарад) або конденсатора резонансу в ланцюгу напруження. Бували випадки, коли все з вище перерахованого ціле і справно, а світильник не працює, причина криється в динисторе DB3. Якщо ви перевірили всі елементи ланцюга, то спробуйте замінити динистор.
Можливо вирішите, що дешевше буде придбати новий ЕПРА, ніж відремонтувати зламаний. Заміна пускової апаратури не повинна викликати складності, адже схема підключення нанесена на сам пристрій. При уважному вивченні проста для розуміння, L і N це клеми для підключення до мережі 220В.
Інструкція по ремонту ЕПРА
Звертаємо вашу увагу на те, що за такою технологією можна полагодити і енергозберігаючу лампочку КЛЛ. Наприклад, якщо перегорів один напруження, ремонт являє собою наступний порядок дій:
Стартер + дросель
Як замінити стартер?

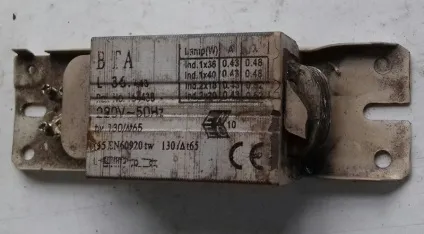

Дросель можна перевірити мультиметром, продзвонивши його обмотку. Якщо дійсно вийшов з ладу дросель, то ремонт люмінесцентної лампи зводиться до того, що потрібно просто поміняти дросель на цілий.
