Ремонт електричних теплих підлог пошкоджений кабель, що гріє, пошук несправності, не відключається
Установка додаткових джерел нагріву підлоги тільки позитивним чином позначиться на створенні комфортного мікроклімату в приміщенні. Від правильності монтажу залежить подальша експлуатація і ефективність роботи всієї системи. Але навіть при дотриманні всіх норм іноді може знадобитися ремонт електричних теплих підлог.
Основні причини появи несправностей
Головною умовою безперебійної роботи будь-якої системи опалення є правильний монтаж її окремих елементів. Забезпечити це допоможуть розроблені виробником схеми установки. Для теплого електричного підлоги це особливо актуально. Від дотримання норм залежить не тільки працездатність системи, але і безпеку проживаючих у приміщенні людей.
Якщо ж норми були дотримані, але обігрів або не ефективний, або не функціонує зовсім - необхідно шукати причину виникнення поломки. Найчастіше вона може полягати в наступному:
- Відсутність електричного живлення.
- Поломка або неправильна робота елементів управління. Нерідко при цьому не відключається тепла підлога.
- Пошкодження нагрівальних елементів.

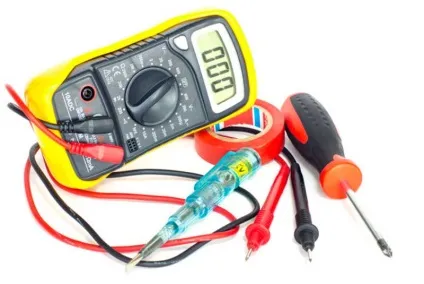

Виявити кожну з причин поломки можна за допомогою спеціальних інструментів: мультиметра або індикаторної викрутки. Усунення ж зажадає набагато більше зусиль, капіталовкладень і досвіду в проведенні подібних робіт. Розглянемо докладніше специфіку проведення ремонту електричного теплого статі.
відсутність електроенергії
Найчастіша причина відсутності нагріву поверхні - відключення електроенергії на певній ділянці ланцюга. Якщо роботи по установці проводилися фахівцями, а усунення несправностей необхідно зробити оперативно - можна спробувати виконати цю роботу самому. Але спочатку необхідно дізнатися принципову схему підключення всіх елементів теплої підлоги.
Після монтажу кабелю їх контактні кінці підключаються до сполучної коробці. Потім ланцюг направляється на щит управління, в якому стоять тумблери аварійного відключення (УЗО). Далі контакти з'єднуються з терморегулятором. який, в свою чергу, підключений до датчика температури.
Гріє кабель для теплої підлоги буде виконувати свої функції тільки в разі подачі напруги. При розриві на будь-якому з ділянок ланцюга це неможливо. Найчастіше проблеми відбуваються в блоці управління або на сполучних частинах системи. Для визначення місця розриву необхідно виконати наступні дії:
- За допомогою індикаторної викрутки визначити - чи є фаза на одному з проводів підключення електроживлення. Для цього жало інструменту повинно стосуватися відкритої частини кабелю. Якщо світловий індикатор загоряється, значить, використовується живлення.

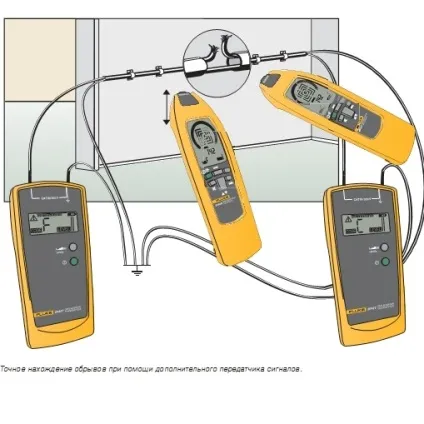

- При відсутності напруги в місці підключення ПЗВ до подає кабелю з центрального щита можна знайти місце розриву за допомогою дистанційного індикатора. При торканні стіни, де встановлено провід під напругою, він сигналізує про це світловим або звуковим сигналом. Перевірку слід починати від центрального щита. Після знаходження місця розриву приміщення знеструмлюється, забирається шар штукатурки і виконується ремонт - з'єднання пошкодженого дроти. Далі слід перевірити функціональність всієї системи обігріву.
- Якщо на цій ділянці все в порядку, але пів все одно не нагрівається - за таким же принципом перевіряються контакти в інших елементах. Нерідко проблема може виникати через окислення точок з'єднання проводів. Щоб усунути цю проблему слід від'єднати жили, зачистити металізовані поверхні і знову з'єднати елементи між собою.
Це один з найпоширеніших видів ремонту теплої підлоги. Але існують і більш складні причини виникнення несправностей у роботі системи.
фото від компанії Електропозітів elektropozitiv.ru
Заміна керуючих елементів
Якщо фактичний рівень нагрівання не відповідає даним на регуляторі - значить необхідно перевірити працездатність керуючих елементів. До них відноситься блок управління режимами нагріву і датчик температур.
Почнемо з найпростішого випадку - несправність датчика. Він повинен бути встановлений в спеціальну гофровану трубку, яка розташовується між нагрівальними елементами.
Перша ознака його поломки - постійний нагрів підлоги. Найкраще встановити новий прилад, так як вартість ремонту може перевищувати закупівельну. Для монтажу необхідно від'єднати 6 і 7.
Вийнявши пристрій з трубки встановити в неї нове. Далі виконується під'єднання датчика до тих же контактам (6 і 7). На дисплеї терморегулятора виставляється мінімальний рівень нагріву. При досягненні потрібної температури новий датчик подасть відповідний сигнал, і пристрій управління розімкнеться ланцюг. Це буде супроводжуватися тихим клацанням.
Визначити поломку терморегулятора можна в такий спосіб. Відключивши всі контакти від приладу, система нагріву безпосередньо з'єднується з проводами харчування. Під час проведення робіт електроенергія в ланцюзі відключається. Поєднавши дроти, підключений до джерела живлення, дотиком перевіряється нагрівання поверхні підлоги. Якщо температура піднімається - значить, несправності в регуляторі.
Будьте уважні - несправності теплої підлоги і його керуючих елементів можуть бути комплексними. При виникненні короткого замикання електронні прилади можуть вийти з ладу. У цьому випадку без допомоги фахівців не обійтися.
Поломка терморегулятора не завжди супроводжується його заміною. Існує безліч спеціалізованих компаній, які зможуть відновити роботу пристрою.
Ремонт нагрівальних елементів
Дуже рідко виникають несправності електричних нагрівальних кабелів. Це може бути результат короткого замикання, перегріву або механічного пошкодження. Щоб визначити розрив в ланцюзі можна скористатися індикаторною викруткою.
Провід, що з'єднують кабель і терморегулятор знімаються з пристрою управління. Жало викрутки стосується одного з них, а щуп, з'єднаний з контактною пластиною на торці інструменту - з іншим поводять кабелем. Якщо на індикаторі з'явився світловий сигнал - що ланцюг не розімкнути. В іншому випадку необхідно знайти місце пошкодження і з'єднати жили за допомогою спеціальної муфти.

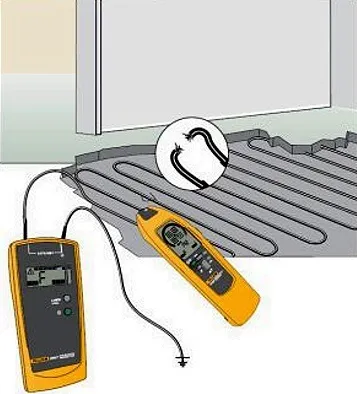

Для цього не потрібно розбирати стяжку теплої підлоги. Можна взяти спеціальний прилад для дистанційного пошуку розриву, і ведучи по підлозі визначити місце його розташування.
Знайшовши пошкодження можна робити ремонт кабелю теплої підлоги. Система знеструмлюється, демонтується верхній шар стяжки. Місце розриву буде прогинатися, тому визначити його досить легко. Для усунення буде потрібно спеціальна термозбіжна муфта. Зачистивши контакти за допомогою муфти, з'єднують жили кабелю. Потім феном обробляють поверхню з'єднання, щоб зробити його герметичним.
Нова ділянка стяжки укладається тільки після перевірки працездатності системи.
Заборонено користуватися нагріванням до повного затвердіння бетонного покриття.
Незважаючи на гадану легкість робіт, ремонт електричних теплих підлог слід довіряти тільки професіоналам. Вони мають спеціальне діагностичне обладнання і можуть оперативно виявити причину неполадки. До того ж гарантія на виконання роботи буде не зайвою і допоможе забезпечити дотримання технологічних норм при їх проведенні.
