Для управління електричними пристроями широко використовуються різноманітні контрольні механізми. Пропонуємо розглянути, як працює просте циклічне реле часу 220в, як зібрати пристрій своїми руками, інструкція з експлуатації, його позначення та розшифровка, а також де можна купити прилад.

Загальні дані

Реле - це електричне електромагнітне пристрій, який по суті своїй роботи є комутатором, по періодиці буває добове, годинне або тижневе. Даний вид пристроїв застосовується там, де необхідно контролювати ланцюга, що володіють сигналом малої потужності (з повною електричною ізоляцією між контрольними і керованими провідниками), де кілька схем повинні контролюватися за допомогою одного сигналу. Перші реле використовувалися в міжміських телеграфних ланцюгах в якості підсилювачів: вони повторювали сигнал, що надходить від одного контуру, і передавали його на інші ланцюга. Також його використовували як доповнення до роботи комп'ютерів для виконання простих логічних команд.

Фото - Магнітне поле

Іноді електромеханічне реле являє собою свого роду «амортизатор», прикріплений до якоря, який запобігає негайне повне рух, якщо котушка різко потрапляє в середу напруги або навпаки, знеструмлюється. Це доповнення дає реле властивість затримки часу спрацьовування. Механічне реле затримки часу може бути використано, щоб затримати підключення якоря на подачі напруги на котушку, знеструмлення або цих дій разом.

Принцип роботи

Електричний струм за допомогою провідників створює магнітне поле під прямим кутом до напрямку потоку електронів. Якщо провідник згорнутий у формі котушки, магнітне поле, створюване реле, буде орієнтоване уздовж довжини котушки. Чим більше струм, тим більше сила магнітного поля, як це показує електрична схема роботи:

Фото - Схема

Індуктори реагують на зміни в поточному стані реле через енергії, запасеної в похідному магнітному полі. Коли ми будуємо трансформатор з двома котушками індуктивності навколо загального залізного сердечника, магнітне поле використовується для передачі енергії від однієї котушки до іншої. Проте, є більш прості і більш прямі способу застосування електромагнітних полів, ніж в різноманітних пристроях. Магнітне поле, створюване котушкою струму, може використовуватися для додатка механічної сили на будь-магнітне тіло.

Фото - Схема котушки

Якщо помістити магнітний датчик близько такої котушки з метою руху предмета, то коли активізується котушка з електричним струмом, у нас вийде електромагніт. Рухома магнітна стрілка називається арматурою, більшість стрілок переміщаються за допомогою постійного (DC) або змінного (AC) струму, що подається на котушку напруги. Полярність магнітного поля не має значення для залучення залізного ядра. Магніти можуть бути використані для електрично відкритих дверних клямок, контролю роботи клапанів, руху роботів і їх кінцівок, приводів механізмів електричних вимикачів. Але, якщо соленоїд використовується для приведення в дію набору переключающих контактів, його називають реле спрацьовування.

Реле надзвичайно корисні, якщо є необхідність контролю великої кількості струму і / або напруги з невеликим електричним сигналом. Котушка реле, яка створює магнітне поле, може пропустити через себе частки ват енергії, в той час як контакти (закриті або відкриті до току магнітного поля) можуть провести сотні ват енергії навантаження. По суті, реле діє як бінарний підсилювач включення і виключення.

У наведеній схемі, в котушки реле підключений до джерела живлення від джерела низької напруги (12 В постійного струму), в той час як однополюсний контакт на один напрямок (SPST) отримує струм ланцюга високої напруги (480 В

). Цілком ймовірно, що струм, необхідний для живлення обмотки реле буде в сотні разів менше, ніж поточний рівень. Типові струми котушки реле значно нижче 1 А, в той час як контактні дані промислових реле мають характеристики близько 10 ампер.

Одна котушка реле може бути використана для приведення в дію більш ніж одного набору контактів. Ці контакти можуть бути замикаючими, розмикаючими або будь-якою комбінацією з двох і більше. Контакти реле можуть бути представлені колодками з металевого сплаву, ртуті або навіть магнітного очерету, так само, як і інші типи вимикачів.

конструкція

Просте двухканальное електромагнітне реле складається з дротяної котушки, оберненої навколо залізного м'якого сердечника, з якорем з заліза, який забезпечує низький опір для магнітного потоку, рухомий залізної стрілкою і одного або більше наборів контактів. Якір шарнірно з'єднаний з ярмом і механічно пов'язаний з одним або декількома наборами рухомих контактів. Він утримується на місці за допомогою пружини так, що коли реле знеструмлена, в магнітному колі є повітряний зазор. У цьому стані один з двох наборів контактів в реле закритий, а другий відкритий. Інша реле (скажімо, астрономічне) може мати більшу або меншу кількість наборів контактів, в залежності від їх функції.

Коли електричний струм проходить через котушку, він генерує магнітне поле, яке активує арматуру і подальше переміщення рухомого контакту, що робить розриви або навпаки, з'єднує з нерухомим контактом. Якщо безліч контактів закрито, то коли реле знеструмлена, рух розмикає контакти і розриває з'єднання, якщо контакти відкриті - то дія прямо пропорційно. Коли струм в котушці вимкнений, якір повертається під дією сили, яка приблизно вдвічі слабкіше магнітної сили, в свою нормально-розслаблене положення. Зазвичай ця сила забезпечується пружиною, гравітація використовується зазвичай в промислових пускателях.

При подачі живлення на котушку з постійним струмом, діод поміщається через котушку, щоб розсіяти енергію з руйнується магнітного поля при дезактивації, яке в іншому випадку згенерує сплеск напруги, небезпечного для напівпровідникових компонентів схеми. Автомобільне побутове реле часу 12 вольт (schneider electric, legrand) включає діод всередині свого корпусу. Крім того, мережа захисту контактів, що складається з конденсатора і резистора, може поглинути магнітополя. Якщо котушка працює під напругою зі змінним струмом (AC), то контакти реле обжимаються, створюючи невелику напругу через фазного струму, яке збільшує мінімальну тягу на якорі під час циклічного переміщення змінного струму.

Фото - Схема підключення реле часу

Типи реле і їх характеристики

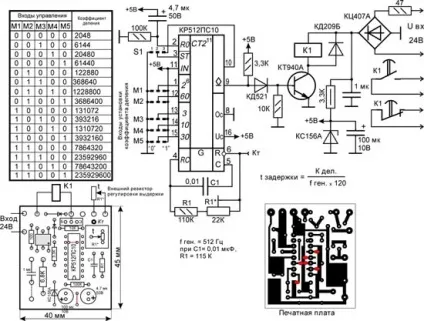

Фото - Схема кр512 ПС

Як зробити реле

Насправді, щоб зробити реле не потрібно особливих електротехнічних знань, цілком достатньо мати хоча б базові. Вивчимо керівництво, як зробити своїми руками реле затримки часу.

• Нам знадобиться великий цвях-сотка, який потрібно вбити в дерев'яну поверхню, але так, щоб половина цвяха стирчала над нею;
• Тепер робимо електромагніт. Для цього беремо ізольовану мідний дріт і обмотуємо її навколо цвяха від одного кінця до іншого, прикріпити її до шапочці. Залиште хоча б по сантиметру на обох кінцях, щоб пізніше можна регулювати величину магнітного поля;
• Прикріпіть смужку заліза до дошки. Зігніть її так, щоб кінець був трохи вище верхньої частини цвяха.
• Приєднати один провід електромагніту до позитивної клеми батареї. Натисніть на інший кінець на негативний полюс. Це повинно викликати зіткнення цвяха і залізної смужки.
• Підключіть до пристрою харчування. Приєднайте один затиск в нижній частині цвяха, а інший до залізної смузі. Увімкніть електромагніту, як в кроці 4, щоб закрити контур, далі включите напруга.
• Це пристрій можна використовувати для контролю освітлення, відключення і включення живлення до невеликого пристрою. При необхідності можна приєднати до схеми тиристори і вдосконалений таймер на 555, такий пристрій більш довговічне, а монтують дане реле часу на дин рейку (din). Вийде така схема:

Фото - Реле на 555

Якщо встановлений таймер, то Ви можете налаштувати, за скільки секунд або годин прилад зможе підключити харчування або перекрити його.

Схема реле часу

Щоб зробити саморобний реле для невеликого двигуна, нам знадобляться його принципова схема, розглянемо можливі варіанти конструкції.

Найпопулярніше і ефективне - це електронне реле типу ТЕМ або імпортного AT3.

Фото - Схема реле часу вл 64

Найпростіше зробити самому цифрове реле на транзисторі, воно може складатися буквально з одного транзистора і микроконтроллере. Це пристрій може контролювати роботу двірника заднього скла у машини, також його можна налаштувати на контроль включення-виключення вуличного світла, пральної машини.

Фото - Схема реле на транзисторах

Фото - Реле на транзисторі

Щоб підключити побутове реле для будинку, Ви можете скористатися фото включення автомата. В принципі, установка не вимагає втручання фахівця, все можна зробити самому.

Продаж реле часу здійснюється в спеціальних центрах, де Ви знайдете каталог продукції компанії, ціну, потрібні моделі (які монтуються на дин-рейку, в розетку, на лічильник або в автомобіль на стартер). Також можете відвідати магазин електричних товарів. В Україні нове реле обійдеться десь в 30 доларів, вУкаіни вартість буде трохи нижче за рахунок високого рівня конкуренції - середній прайс 25-27 доларів. Якщо хочете заощадити - відвідайте виробничі бази, вони є у всіх великих містах - Москві, Києві, Харкові (СПб), Харкові.

Виробник продукції також повинен надати паспорт, умови експлуатації і характеристики, за якими проводиться ремонт.
