Регулювання світла фар ваз (lada) kalina 1 118

• Шестигранний ключ 5 мм
• манометр
• рулетка
• олівець

Деталі й витратні матеріали:

• Запасне колесо
• Додатковий вантаж масою 75 кг
• непрозорий матеріал
• Великий лист картону \ фанера

Перевірка і регулювання світла фар Лада Калина ВАЗ 1118 проводиться з повністю заправленим паливним баком, комплектом інструментів і запасним колесом.

1. Попередньо перевірте манометром тиск повітря в шинах і при необхідності доведіть його до норми.

2. Встановіть автомобіль Лада Калина перпендикулярно гладкій стіні (наприклад, гаража) на відстані 5 м. Покладіть на сидінні водія додатковий вантаж масою 75 кг.

3. Розмітьте на стіні екран, як показано на схемі регулювання світла фар (див. Нижче) і накресліть на ньому вертикальні лінії: осьову про та лінії А, В, проходять через точки, відповідні центрам ламп ближнього світла фар. Ці лінії повинні бути симетричні щодо осьової лінії автомобіля. На висоті h. відповідної відстані центрів фар від статі, проведіть лінію 1 і нижче її на 75 мм лінію 2 центрів світлових плям.

4. Увімкніть на автомобілі Лада Калина ближнє світло фар, повернувши коректор фар Лада Калина 1 118 в положення «0» (це положення відповідає навантаженню автомобіля Лада Калина з одним водієм).

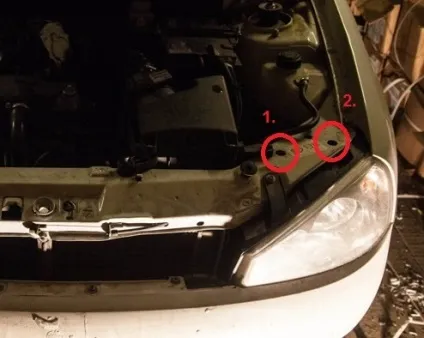

5. Відкрийте капот і відрегулюйте гвинтами 1 (в горизонтальній площині) і 2 (у вертикальній площині) ручного регулювання пучка світла положення світлової плями для кожної фари на екрані, якщо розташування світлових плям на екрані не відповідає малюнку.

6. Відрегулюйте напрямок світлового плями для кожної фари окремо. Під час регулювання другу фару закрийте непрозорим матеріалом або від'єднайте від неї роз'єм з проводами.

7. Світло фар вважається відрегульованим, якщо верхня межа лівих частин світлових плям збігається з лінією 2. а вертикальні лінії А і В проходять через точки перетину горизонтальних і похилих ділянок світлових плям.

Схема регулювання світла фар на автомобілі Лада Калина ВАЗ 1118:

1 - горизонтальна лінія, відповідна центрам фар;

2 - лінія, що проходить через центри світлових плям;

А, В - вертикальні лінії, відповідні центрам фар;

h - відстань від центрів фар до підлоги;

d - відстань між центрами ламп фар.
