Регулювання клапанів калина

Більшість власників сучасної "Лади Калини", прагнуть самостійно обслуговувати свій автомобіль. Регулювання клапанів "Лада Калина", одна з обов'язкових операцій. Щоб двигун добре працював, потрібно регулювання клапанів, після якої зазори стають в межах встановленої норми. Коли регулювання виконана грамотно, газорозподільна система функціонує без високого ступеня зносу. Свою роботу чудово виконують: розподільний вал, штовхачі, клапани. Робота двигуна стає менш гучною, зменшується витрата палива. Камера згоряння залишається чистою, нагару практично немає. Двигун дуже легко заводиться.

Після кожних 20 000 кілометрів пробігу, необхідне регулювання клапанів. Іноді пробіг можна збільшити до 25 000 кілометрів. Коли така робота відкладається, а пробіг збільшується, починаються серйозні проблеми з двигуном. Справа в тому, що якість роботи мотора знаходиться в прямій залежності від утворився зазору клапанів. Коли відбувається порушення заводських налаштувань, циліндри не отримують достатньо палива, відбувається передчасний викид горючих газів. По суті справи порушується робота всього циклу. В результаті зменшується ККД двигуна. Якщо тепловий зазор буде сильно зменшений, можливий прогар клапанів. Це тягне за собою дуже серйозний ремонт головки блоку циліндрів. Вартість перебирання двигуна досить висока.

Двигуни "Лада Калина"

Машини цього типу обладнуються декількома видами двигунів. Кожен з них має свої позитивні і негативні сторони. Перша випущена АвтоВАЗ-му "Лада Калина", була оснащена двигуном, що має 8 клапанів. Його робочий об'єм складав 1,6 літра. Потім машина стала випускатися з двигуном, що має 16 клапанів, з трохи меншим об'ємом, всього лише 1,4 літра. Найдорожча "Лада Калина", що відноситься до спортивного типу, обладнана двигуном з "Пріори", що має 16 клапанів і обсяг 1,6 літра. Три роки тому, "Лада Калина" стала обладнуватися новим двигуном. Він також як і перший двигун, має 8 клапанів і обсяг 1,6 літра, але відрізняється від своїх "побратимів" тим, що має більш легку поршневу систему. В результаті внесення такої зміни підвищилася потужність, двигун став вести себе більш Пріємістий. Сьогодні цей двигун в основному встановлюють на "Гранту", яка замінила "Калину Седан". Можливо, в майбутньому таким двигуном буде оснащуватися кожна "Лада Калина".

Позитивні і негативні сторони різних модифікацій двигунів

8 клапанів; обсяг 1,6 літра

Двигун добре знайомий автолюбителям. Його якості і надійність не викликають ніяких сумнівів. Позитивні сторони двигуна:

Його регулюють практично в кожному автосервісі;
Немає проблем з покупкою запасних частин;
У разі обриву ременя, клапан не "зустрічається" з поршнем. Чи не відбувається поломки;
Відмінна тяга при включеній низькій передачі.

До негативних сторін можна віднести:

Висока гучність і підвищена вібрація при роботі;
Необхідна постійна регулювання клапанів;
Машина з таким двигуном не комплектується кондиціонером.

16 клапанів; обсяг 1,4 літра

Позитивні сторони двигуна:

Найнижчий витрата палива;
Безшумність і відсутність вібрації при роботі;
Здатний швидко розігнати автомобіль;
Не потрібно регулювати клапана.

Негативною стороною можна назвати:

Якщо раптово порветься ремінь, відбувається загин клапанів про поршні. При цьому, додатково, крім клапанів, доведеться міняти всю поршневу групу;
Після 40 000 км пробігу, збільшується витрата масла.

16 клапанів; обсяг 1,6 літра

Позитивні сторони двигуна:

Працює дуже тихо;
Відсутня вібрація;
Найсильніша двигун;
Регулювання клапанів не вимагається.

До негативної стороні можна віднести:

загин клапанів при раптовому обриві ременя.

Регулювання зазорів клапанів

Будь-двигун, встановлений на "Лада Калину" обов'язково повинен регулюватися. Відмінність регулювання полягає в порядку вимірювання величини теплового зазору. Всі виміри проводяться, тільки коли клапана повністю закриті. При регулюванні обертання колінчастого вала двигуна відбувається в бік повороту годинникової стрілки. Щоб відрегулювати клапана "Лади Калини" використовуються спеціальні шайби, розташовані в нішах штовхачів. Щоб отримати необхідний зазор, підбираються шайби, необхідної товщини.

Інструмент необхідний для регулювання клапанів

Для регулювання потрібно мати наступний інструмент:

Головки для відкручування болтів;
Вороток;
тріскачку;
Шприц, щоб видалити масло;
викрутки;
Спеціальне пристосування, яким утапліваются клапани;
щупи;
пінцет;
длінногубци;
Шайби регулювальні.

Регулювання клапанів "Лада Калина", 8 клапанна

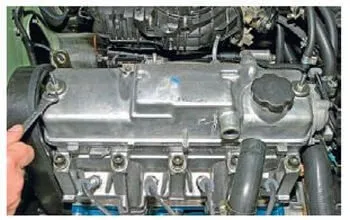

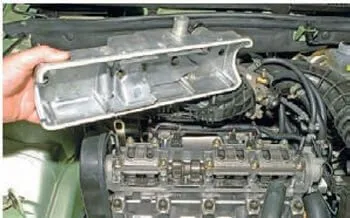

Всі технологічні роботи виконуються на холодному агрегаті. Спочатку знімається клапанна кришка. Для цього необхідно відкрутити і видалити болти кріплення.

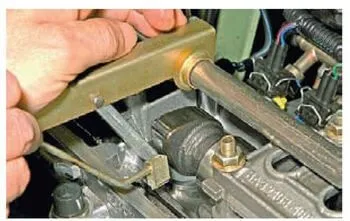

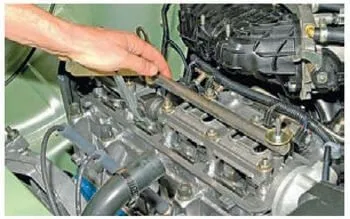

Потім знімається кришка, що закриває ремінь ГРМ. Вивертаються свічки. Двигун в цьому випадку буде легше провертатися. Головку потрібно звільнити від масла. Роботу полегшить шприц. Розподільчий вал повинен мати кулачки без вироблення. У разі пошкодження його необхідно замінити. До шпильок, кріплення клапанної кришки прикручується пристосування, за допомогою якого утаплівают клапани. Ключем провертається колінчатий вал, поки не співпадуть мітки шківа з кришкою ременя. Коли мітки збіглися, вал необхідно повернути на три додаткових зуба. Поршень знайде верхню мертву точку.

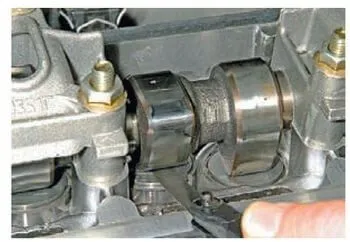

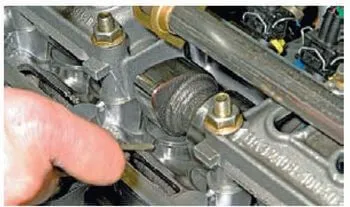

Перевіряються зазори, спочатку першого кулачка, потім третього. Розмір щупа повинен варіюватися в інтервалі 0,2 - 0,35 мм. У разі вільного проходження щупа, потрібна заміна шайби. Підчепити її з штовхачів і легко видалити потрібно через спеціальний паз, зроблений у верхній кромці. Щоб виявити паз потрібно просто повернути штовхач. Користуючись пристосуванням потрібно утопити клапан. Щоб не сталося обертання штовхача, його притримують плоскою викруткою, яку потрібно вставити глибоко в паз.

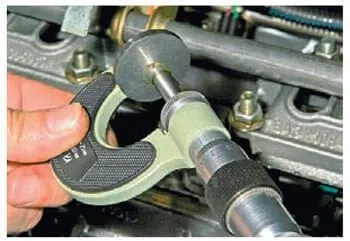

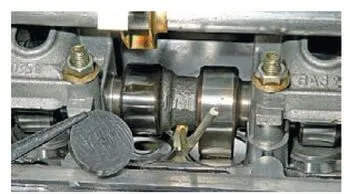

Фіксується нижнє розташування штовхача. Пінцетом витягується шайба. Встановлюється нова, має необхідний розмір. Вона повинна бути повернута своєї маркуванням в сторону штовхача. Кожна шайба маркована своїм розміром. Потім видаляється фіксатор. Вимірювання зазорів повторюють знову.

У разі нормальної регулювання, входження щупа в зазор відбувається з легким зусиллям. Знову обертають колінчастий вал, до наступного збігу мітки. Обертання має проводитися під 90 градусів. Після кожного повороту колінчастого вала, робиться регулювання всіх, хто лишився зазорів, дотримуючись конкретної послідовності. Коли настройка закінчена, потрібно залити масло, замінити прокладку під клапанної кришкою, встановити кришку клапанів і ременя.

В принципі, операція пов'язана з налаштуванням клапанів, "Лада Калини" досить проста операція. Якщо слідувати вищеописаної послідовності, то таку роботу зможе виконати навіть початківець автолюбитель. Якщо робота була зроблена правильно і був дотриманий точний порядок регулювання, то газорозподільний механізм "Лада Калини" буде відмінно працювати. Правильне регулювання дозволяє проїхати більше 50 000 км без додаткових робіт.
