регулювання диференціала

Хто такі підшипники диференціала?

Диференціал являє собою такий пристрій, який дозволяє розділити крутний момент, кожна піввісь отримає свої Ньютон-метри. Також він дозволяє регулювати швидкість, з якою обертаються колеса. За рахунок того, що при повороті зовнішнє колесо проходить велику дугу, виходить пробуксовка. Щоб уникнути виникнення подібної ситуації, використовується диференціал. Через це пристрої колеса мають різну кутову швидкість обертання. Щоб підлаштувати подібний елемент транспортного засобу під дорожнє полотно, слід проводити регулювання диференціала.

Ці елементи мають 2 частини: кільця, розташовані зовні, запресовуються в панчохи моста; що стосується внутрішніх кілець, то їх «напресовування» йде на диференціал (разом з сепараторами, кільцями). Сам диференціал і кільця поділяють регулювальні прокладки. Заміну, а також регулювання підшипників диференціала фахівці називають трудомістким завданням. Однак на практиці це можна зробити в своєму гаражі.

Зняття внутрішніх кілець проходить досить просто, для цього необхідно взяти двулапий знімач. Якщо придивитися, то можна помітити на корпусі диференціала кілька особливих поглиблень. Слід скористатися чимось, що можна підкласти в отвір для піввісь. Іноді використовують болтик разом з головкою на півдюйма, проте краще, швидше за все, зробити спеціальну оправку. А ось вийняти кільця, розташовані зовні, з панчіх - це набагато складніше.

Рекомендується в таких ситуаціях використовувати зворотний знімач. Але канавка, яка знаходиться під підшипником, не дуже глибока, тому Знімачі нема за що зачепитися. За інструкцією не можна замінювати ролики з внутрішніми кільцями і залишити старі кільця. Тому умільці роблять з куточка різні пристосування. Потрібно зробити панчіх вільним від зайвих компонентів.

Після цього його слід перевернути, використовуючи довгу трубу, вибити підшипник за допомогою кувалди. Зворотній «напресовування» підшипників здійснюється за допомогою мідної вибивання, молотка. Необхідно акуратно наносити удари по різним сторонам. Пам'ятайте: регулювати підшипники необхідно за рахунок прокладок. Саме тому слід підібрати пакет прокладок, що буде гарантом вільного обертання підшипників. Необхідно відзначити, що підбір будь-яких запчастин для машин є дуже відповідальним завданням. Як не допустити помилок, ви можете дізнатися тут.

Що робити з заднім диференціалом?

У цього компонента автомобіля є редуктор, регулювання якого буває необхідним в тому випадку, якщо він видає характерний гул. Дуже часто автомобілісти чують його вже на швидкості в 30 км / ч. Пояснити причина появи подібного гулу можна механічними пошкодженнями або ж постійними перевантаженнями машини. Вам доведеться зняти, оглянути сателіти і підшипники, фланці і сальники. Якщо ці елементи зносилися, то вони підлягають заміні. Якщо автовласник не має поняття, як виглядає кожна з цих деталей, то він може заглянути в інструкцію з експлуатації.

Регулювання заднього диференціала необхідно проводити наступним чином. Спочатку потрібно взяти провідну шестерню, потім шайбу, втулку і підшипники, фланець. Після цього гайка затягується, при цьому потрібно дотримати необхідне зусилля (можна скористатися спеціальним ключем, який має динамометр). Якщо подібного інструменту немає, то потрібно застосувати мірний важіль. Кожен міліметр його ходу необхідно перевіряти тиск на нього, для цього знадобиться безмін. Така процедура є трудомісткою, клопіткою, проте точність з обережністю не будуть зайвими. Щоб затягнути гайку на 1 Н, фланець в цей час залишається нерухомим.

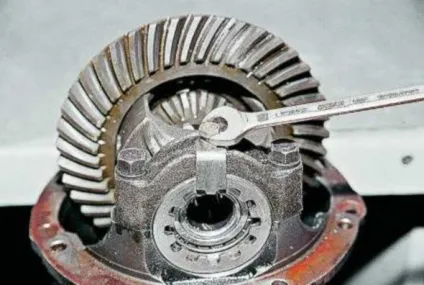

Відома шестерня повинна бути поставлена ​​в корпус диференціала, після чого необхідно затягнути болти. З цього моменту потрібно починати регулювання люфту. Гайку потрібно затягнути до мінімального упору, після чого провернути ведену шестерню. Допускається наявність люфту, однак він повинен бути невеликий. Після цього настає час для останнього етапу.

Автовласник повинен перевірити відстань між болтами за допомогою штангенциркуля, тому що необхідна точність обчислень. Потім слід зайти з іншого боку площині, а після затягнути всі гайки на 1 паз. Потім знову вимірюється відстань між болтами, воно повинно змінитися максимум на 2 мм. Залишається тільки перевірка шестерні на наявність люфту, він повинен бути незмінним. Іноді автовласникам також доводиться проводити регулювання сателітів диференціала.

Для кожного автомобіля необхідно не тільки правильно відрегулювати диференціал, але і вибрати якісне масло для двигуна. Чим керуватися в процесі вибору, дізнайтеся тут.

Диференціал - що це?

Жодний транспортний засіб не обходиться без диференціала. Його класичний варіант має один «мінус». Коли провідне колесо потрапило на лід, сніг або бруд, швидкість його обертання подвоюється. Друге колесо при цьому зупиняється, що призводить до пробуксовки і зупинці машини. Крім класичного варіанту диференціала є ще диференціал. Він може функціонувати як звичайний диференціал, а коли йде пробуксовка колеса, він блокується. Це призводить до того, що ньютони-метри йдуть на 2 колеса, що дозволяє транспортному засобу продовжити рух.

Що стосується нестачі подібного пристрою, то при поворотах «самоблок» хоче, щоб провідні колеса крутилися з однією швидкістю. Це означає, що машина намагається їхати прямо, хоча її власник повертає «бублик». Але є у такого елемента автомобіля і свої переваги. Варто подібний диференціал не так уже й дорого, процес його установки дуже простий. Він також не зажадає від автовласника додаткових зусиль. Регулювання диференціала, що самоблокується можна не проводити, він також не має можливості віддати весь крутний момент на 1 колесо (знижує ризик поломки піввісь).

«Самоблок» мають 2 важливі параметри - величина преднатяга, коефіцієнт блокування. Останній залежить від конструкції диференціала, є сумою двох доданків: одне пропорційно моменту, що крутить, а інше від нього ніяк не залежить. Якщо спрацьовує «самоблок» кулачкового / гвинтового типу, то в трансмісії створюється пікове навантаження, що збільшує знос деталей. Якщо диференціал знаходиться на осі, розташованої спереду, то створюється зусилля і на «баранку». На невеликий проміжок часу це призводить до зниження характеристик керованості машини.

У зв'язку з цим деякі «самоблок» відрізняються муфтою попереднього натягу. Вона гарантує, що блокування спрацює плавно. Якщо подібний диференціал встановити на передній осі, то можна буде забути про ривку «бублика». При русі по асфальту машина з «самоблок» поводиться передбачувано на поворотах, непогано показує себе транспортний засіб і на піску. Якщо ви бажаєте отримати спортивні результати, то «самоблок» буде просто незамінний. Для їх досягнення потрібно, щоб у вашої машини не було витоку антифризу. Як це визначити і що можна зробити, дізнайтеся тут.

Для «глибинки», де доріг немає - вельми корисний. Для обивателя міського і «полудачного», цей позашляховий атрибут, як і інші шноркелі, лебідки, кенгуріни - продукт швидше знаковий, ніж придатний до щоденного вживання ».

Леонід Анатолійович Книшевського, начальник випробувального комплексу Ровноого автомобільного заводу:
«Міжколісному блокування диференціала річ потрібна, але вимагає досить обдуманий підхід до встановлення та використання. Диференціал - механізм, що вимагає до себе професійне ставлення у використанні. Чи не про всяк автомобіль його можна встановлювати. «Чайнику» тим більше!

Автомобілі, що мають малий момент інерції ( «Нива» та ін.) На «самоблок» напевно, ніяк не вплинуть. А ось «важковаговики», до яких можна віднести «УАЗ», приведуть до його швидкого зносу. Ця обставина плюс втрата курсової стійкості автомобілів на слизьких дорогах з серією змінних поворотів - причина того, що серійно цей механізм застосовувати не можна. Хочеш встановити в приватному порядку - будь ласка! Але я ввів би вимоги від ГИБДД - підпиши зобов'язання дотримуватися підвищену увагу в процесі водіння цього авто.

Примусове блокування - дорожче, але це саме те, що потрібно «важковаговиків»

Рубен Йосипович АГІКЬЯН, начальник бюро позашляхових видів гонок «ЛАДА Рейд» Управління спортивних автомобілів ВАТ «АВТОВАЗ»:

«Для підвищення прохідності автомобілів Нива в першу чергу необхідна міжколісному блокування і знижені пари в мостах. Правда використання «самоблок» в передньому мосту призводить до недостатньої поворотності, тому це можна рекомендувати тільки для дуже досвідчених водіїв.

Наприклад, в умовах ралі-рейдів спортсменів повністю влаштовують два «самоблок». Але і завдання там варто якомога швидше подолати майже прямолінійний тяжелопроходімий ділянку. Однак в поворотах диференціал може зробити машину погано керованою, що небезпечно для малодосвідчених водіїв. Крім того, передній «самоблок» ускладнює управління при русі в «Тріальні» режимі - з великою кількістю поворотів малого радіуса. Автомобіль не вписується в повороти.

Для більшості звичайних водіїв цілком достатньо «самоблок» тільки в задньому мосту. Якби для Ниви була примусова міжколісному блокування, то її установка в передньому мосту на додаток до заднього «самоблок» була оптимальним варіантом

Тут мануал велить напрессовать підшипники не до кінця, вставити дифф в міст і стягнути половинки болтами. Потім розібрати міст і заміряти зазори. Робити це потрібно при знятої провідною шестерні ГП. Чим заміряти зазори я не придумав, тому напресованими один підшипник повністю, а зазор в другому заміряв безпосередньо пачкою прокладок.
При напрессовиваніі кілець з роликами і сепараторами на диференціал є небезпека розсипати підшипник, треба діяти обережно. Особливо страждає вже надітий підшипник, тому при напрессовиваніі другого підшипника під диференціал варто підкласти дощечку і шматок гуми.

При складанні моста треба не забути про прокладку, яка повинна бути між половинками, все регулювання виконуються з нею. Збирати міст зручно в вертикальному положенні, поставивши Довга панчоха нерухомо і ставлячи на нього короткий.
Регулювальні прокладки бувають різної товщини (по-моєму, три варіанти), від досить товстих, до майже фольги. Точно підібрати товщину пачки прокладок шляхом всовиванія в зазор не виходить, при складанні прокладки ущільнився, тому до підібраною пачці варто додати пару нетовстих прокладок.

Далі можна розділити прокладки приблизно навпіл і підкласти під підшипники, знявши їх. На прокладках зрізані краю, їх варто орієнтувати в бік поглиблень під знімач, щоб вони не м'яли при знятті підшипників (а знімати їх потрібно буде не раз).

Знову зібрати міст, через отвір провідної шестерні ДП спробувати чимось покриття дифф. Якщо не крутитися або крутитися туго - розібрати і прибрати тонку прокладку, якщо крутиться вільно - розібрати і спробувати додати тонку прокладку. Повторювати це все багато разів. Можна не закручувати при кожній збірці всі вісім болтів, а обійтися трьома. В ідеалі потрібно домогтися, щоб дифф обертався вільно, але при додаванні найтоншої прокладки починалося відчуватися зусилля.

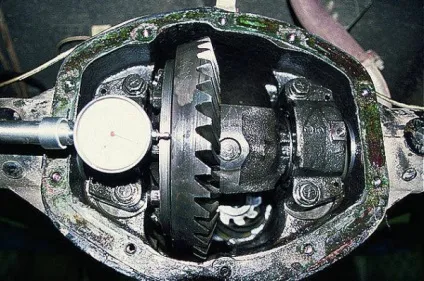

Етап регулювання номер два: виставлення зазору в головній парі. Потрібно повернути на місце провідну шестерню ДП (її регулювання виконується окремо, передбачається, що це вже зроблено). Потім знову зібрати міст і покриття за хвостовик в різні боки, зробивши не менш шести оборотів (щоб пройти по всій відомою шестерні). Якщо редуктор клинить - переставляти прокладки з одного боку на іншу так, щоб відсунути шестерінки один від одного (набір прокладок вже не змінюється, він підібраний для нормальної роботи підшипників). Якщо при зміні напрямку обертання хвостовика відчувається люфт в зачепленні шестерень - переставляти прокладки так, щоб наблизити шестерінки один до одного. Повторювати багато разів до досягнення мінімального люфту, але щоб при цьому редуктор обертався без заїдань.

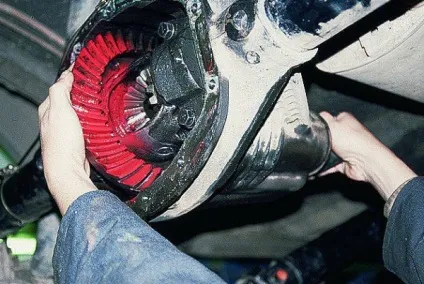

Після закінчення регулювання слід перевірити пляма контакту, помазати фарбою шестерінки, зібрати міст і покриття хвостовик в різні боки. За результатами перевірки переставляти прокладки по книзі. На практиці далеко не завжди виходить нормально побачити пляма, а відтирати потім шестерінки від фарби досить важко, так що можна обмежитися регулюванням по люфту.

В результаті знадобиться приблизно 20-30 розборок-збірок моста. Думаю, що в сервісі так довго возитися не будуть і регулювання буде випадковою.
