Регулятор тиску води в системі водопостачання види і монтаж

Одна з найпоширеніших проблем, пов'язаних зі стрибками напору - це протікання кранів та прорив труб. Саме тому регулятор тиску води в системі водопостачання - це необхідність, регламентована нормативними актами. Редуктор - це важливий пристрій, за допомогою якого обмежується тиск води у водопроводі. Його застосування обов'язково для запобігання аварійних ситуацій і забезпечення цілісності труб, кранів та інших елементів. Крім того, редуктор істотно знижує витрати води.

Редуктор тиску - це важливий пристрій, головною функцією якого є регулювання тиску

Застосування механізмів регулювання в системі водопостачання

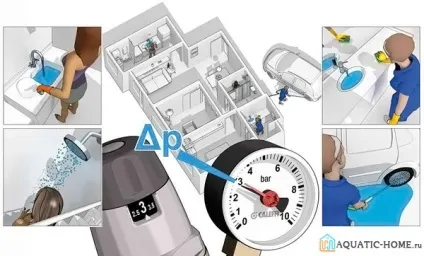

Редуктор застосовується в системах холодного водопостачання централізованого, автономного і розподільного типу. Зниження тиску необхідно, в першу чергу, для безпечної експлуатації побутової та комерційної гідравлічної техніки.

Редуктор застосовується в системах холодного водопостачання централізованого, автономного і розподільного типу

Використання редукторів проводиться:

в комунальних мережах водопостачання;
в насосних установках;
в системах зрошення посівів;
в системах пожежогасіння;
в водопроводах.

Переваги використання регуляторів:

Захист систем від різного роду гідроударів, різких стрибків тиску;
Зниження витрати вода, і, як наслідок, скорочення витрат;
Значне зниження рівня шуму і вібрації;
Постійний тиск потоку.

Як влаштовані регулятори різного типу?

Пристрій і принцип дії регуляторів різниться в залежності від виду конструкції, яка буває проточною, мембранної і поршневий.

проточний регулятор

Принцип роботи даного пристрою полягає в регулюванні тиску за допомогою складного лабіринту з безліччю тупиків і поворотів всередині. Завдяки простій конструкції і доступного матеріалу виготовлення, має досить низьку вартість. Як правило, в квартирах їх не встановлюють, а найчастіше застосовують в системах зрошення.

Проточний регулятор тиску, який використовується при поливі посівів

Редуктор мембранного типу

Цей пристрій працює за рахунок пружини, яка знаходиться в герметичному корпусі. Мембранний регулятор відрізняється великою надійністю, невибагливістю і легкістю регулювання напору. Робочий витрата знаходиться, як правило, в діапазоні від 0,5 до 3 м 3 / ч.

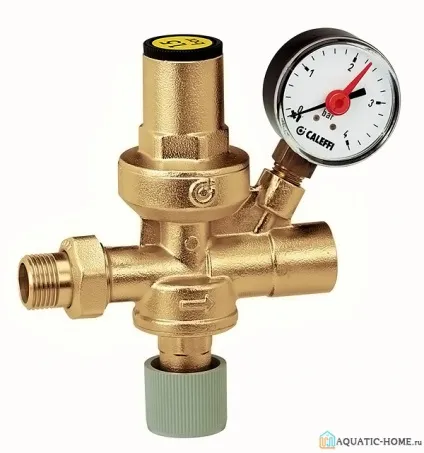

Мембранний редуктор надійний, але має досить високу вартість

поршневий редуктор

Основний елемент даної конструкції - поршень на пружині, який в залежності від напору або перекриває, або відкриває прохід. Стандартний діапазон регулювання - 1-5 атм.

Важлива інформація! Разом з поршневим регулятором необхідно встановити фільтр, який не дозволить потрапити в механізм іржі і іншого дрібного сміття.

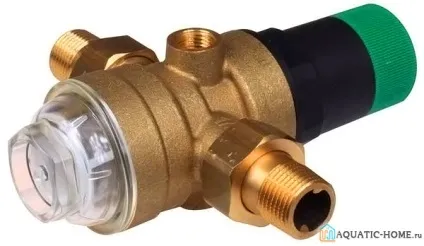

Єдиний недолік в пристрої поршневого редуктора - це рухливі елементи, які схильні до досить швидкого зносу

Зворотний клапан для води для насоса. Не всі знають, для чого необхідний цей важливий сантехнічний елемент. А адже він здатний позбавити від багатьох проблем. Після прочитання нашого огляду Ви будете знати про цей пристрій все. Приємного вивчення!

Регулятор тиску води в системі водопостачання: схема роботи, монтаж і налагодження в квартирних умовах

Як працює редукційний клапан?

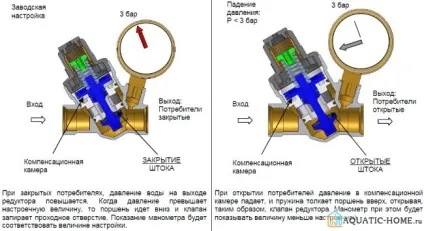

Принцип його роботи досить простий. Він ґрунтується на вирівнюванні зусиль, тобто пружина з клапаном протидіє діафрагми. Таким чином, якщо в приміщенні включили воду, вихідний натиск, відповідно, падає і клапан відкривається, а тиск наростає до тих пір, поки зусилля діафрагми і пружини не стануть однаковими.

Регулятор працює за рахунок вирівнювання зусиль робочої і виконавчої частини

Як встановити редуктор в квартирі?

Зараз ми розберемо основні правила установки регулятора тиску води в системі водопостачання:

Установка редукційного клапана повинна проводитися виключно в теплому, опалювальному приміщенні з можливістю своєчасного обслуговування пристрою;
Корпус регулятора не може бути піддано деформації;
Напрямок водного потоку має відповідати стрілкою на конструкції;
Перед монтажем редуктора в обов'язковому порядку прочищають труби, видаляючи з них різного роду забруднення і відкладення;
Для подальшого обслуговування необхідний вентиль.

Важлива інформація! Установка сітчастого фільтра допоможе уникнути засмічення пристрої іржею, вапном і іншим сміттям.

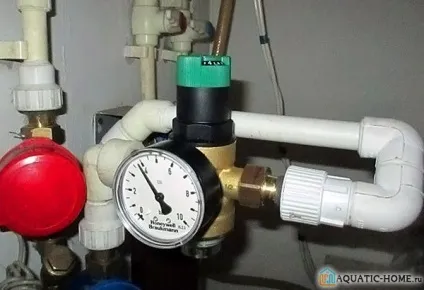

Важливо дотримуватися правил установки - це забезпечить довгострокову і надійну експлуатацію пристрою

Редуктор тиску води в системі водопостачання: покрокова монтаж

Насамперед ви повинні переконатися, що вода в системі перекрита, щоб уникнути затоплення.

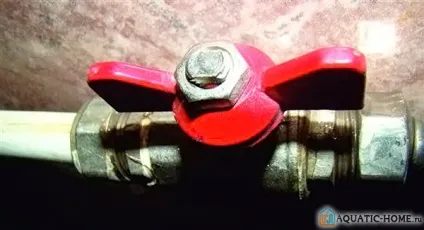

Переконайтеся, що ви перекрили систему водопостачання

Відкрийте всі виходи, щоб вийшов все повітря, і можна було промити систему.
Проведіть установку вентилів до і після редуктора для подальшого обслуговування.
Порівняйте з напрямком потоку і стрілки на корпусі.
Проведіть регулювання редуктора тиску води в системі водопостачання.

Дотримуйтеся послідовності установки

Регулятор тиску води в квартирі. Як налаштувати тиск?

Як правило, редуктори йдуть до встановленого виробником номінальним значенням тиску. Однак часто буває, що стандартні настройки не підходять, і необхідно самостійно змінити показники напору.

Номінальне значення становить 3 бар

Якщо пристрій спочатку було обладнано манометром, то коригування значень не складе ніяких труднощів. Необхідно буде всього лише повернути вентиль до досягнення необхідного показника.

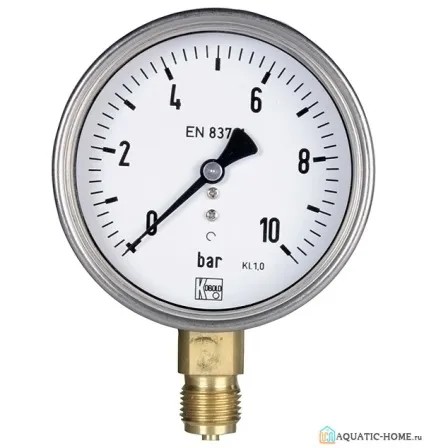

За допомогою манометра легко відрегулювати напір води

Якщо ж манометра з якоїсь причини не передбачено, його так чи інакше все одно встановлюють на трасу. Це робиться для того, щоб можна було візуально простежити зміни тиску при налаштуванні, так як навіть невелика похибка може мати значний негативний вплив на побутовий гідравлічної техніки.

Без манометра правильна настройка тиску неможлива

Під час налаштування редуктора дотримуються такого порядку дій:

Насамперед відкривають вентиль, розташований на врізки біля входу в квартиру.
Закривають всі точки, куди може надходити вода, наприклад, пральну і посудомийну машину, бойлер, різні фільтри і так далі.
Виставляють необхідне значення, керуючись показниками манометра.
Відкривають вентилі в точках, де надходить вода, перевіряють значення, виставлені на регуляторі.

Важлива інформація! Регулювання вважається успішно виконаним, якщо показники відрізняються між собою не більше ніж на десять відсотків.

Дотримуйтесь порядок установки для запобігання різного роду аварійних ситуацій
