Редуктор простий спосіб змінити рух

Що таке редуктор

Механічним редуктором називають будь-який механізм, який здійснює передачу та перетворення крутного моменту за допомогою механічної передачі (або декількох передач). У свою чергу, механічна передача - це механізм, який служить для передачі і зміни характеру руху. Найбільш часто використовуються зубчасті (циліндричні і конічні), черв'ячні, ремінні, ланцюгові, гіпоїдні і інші передачі.

Принцип дії редуктора дуже простий. Зміна крутного моменту відбувається за рахунок використання коліс різного діаметра. Наприклад, якщо провідна шестерня має малий діаметр, а ведена - великий, то в результаті ведений вал обертається з меншою швидкістю, що призводить і до збільшення крутного моменту. А зміна напрямку передачі моменту здійснюється за допомогою конічних зубчастих або гіпоїдних передач - в цих передачах провідний і ведений вали можуть розташовуватися перпендикулярно або під будь-яким кутом один до одного.

Одна з основних характеристик редуктора - передавальне число. Воно вказує на відношення кутової швидкості або частоти обертання ведучого елемента до кутової швидкості або частоті обертання веденого елемента. Однак на практиці передавальне число вважається трохи інакше і залежить від типу редуктора. Наприклад, в редукторах ведучих мостів передавальне число - це відношення числа зубів шестерень, незалежно від того, яка з них провідна, а яка відома. У рульових редукторах використовується така характеристика, як відношення кута повороту керма до кута повороту коліс.

Типи редукторів, які використовуються в автомобілях

В автомобілях застосовується кілька типів редукторів, які вирішують різні завдання. Практично в будь-якому легковому та вантажному автомобілі можна знайти як мінімум два типи редукторів:

Також в вантажних автомобілях, тракторах та іншій важкій техніці дуже часто використовуються бортові (або колісні) редуктори. Про кожного з типів редукторів потрібно сказати особливо.

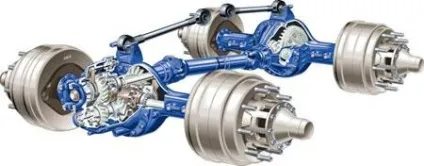

Редуктор ведучого моста. Цей редуктор необхідний для передачі і зміни крутного моменту від коробки передач (через карданний вал) на колеса. Одночасно ведучий міст забезпечує обертання коліс з різною швидкістю на поворотах, на нерівній або слизькій дорозі і в інших випадках - це досягається застосуванням диференціала на основі планетарного механізму.

Бортові (колісні) редуктори. Цей редуктор встановлюється у кожного колеса, він перетворює крутний момент від редуктора ведучого моста і передає його безпосередньо колесу. Таке рішення дещо ускладнює конструкцію автомобіля (так як в цьому випадку на одній осі встановлено відразу три редуктора - центральний і два бортових), проте воно має кілька переваг:

- Збільшується дорожній просвіт за рахунок зменшення габаритів центрального редуктора;
- У різних автомобілях можна використовувати один типовий центральний редуктор або навіть весь провідний міст, а необхідний крутний момент досягається за рахунок застосування різних бортових редукторів;
- Підвищується надійність провідного моста, так як проводиться двоступенева перетворення крутного моменту, що знижує навантаження на центральний редуктор.

Рульовий редуктор. Цей редуктор вирішує два завдання: підвищує крутний момент, значно полегшуючи управління автомобілем, і перетворює обертальний рух керма в поступальний рух рульових тяг. Найбільш часто використовуються редуктори з черв'ячною передачею і зубчастої рейкою.

Формально, редуктором також є коробка передач і все ремінні (або ланцюгові) приводи вала ГРМ, генератора, насосів і т.д. Однак редукторами в автомобілях традиційно прийнято називати саме ті механізми, які описані вище.
