Редагування контура і заливки. Товщина контуру, стиль ліній і різні типи стрілок
змінити Зміна форми об'єкта тільки частина можливостей CorelDRAW. При створенні різних ілюстрацій Вам, напевно, буде потрібно налаштовувати контур об'єктів і використовувати найрізноманітнішу заливку, зовсім не обов'язково одноколірну.
товщину Для освоєння даного розділу Вам пропонується вивчити такі підрозділи:
- Товщина контуру, стиль ліній і різні типи стрілок
- однорідна заливка
- градієнтна заливка
- Заливка за допомогою візерунків
- заливка текстурою
- Додаткові можливості заливки
Завантажити Розмір файлу 7,9 МБ.
контуру У всіх попередніх прикладах товщина контура створюваних об'єктів залишалося постійною. Всі новостворювані об'єкти мали дуже тонкий контур. Однак іноді виникає потреба в зміні товщини контура. Розглянемо цей процес в CorelDRAW.
об'єкта Створіть прямокутник або скористайтеся раніше створеним об'єктом. Поки він має тонкий контур. Натисніть екранну кнопку Абрис (Outline Tool) 1 на Панелі інструментів (Toolbox). З'явиться допоміжна панель інструментів, призначених для установки різних атрибутів контура об'єкту 2.
фігури Натисніть кнопку Ні (No Outline) 3 в допоміжній панелі, і контур об'єкту буде видалений, тобто його товщина стане рівною нулю 4.
створити Повторно відкрийте допоміжну панель 2 за допомогою кнопки Абрис (Outline Tool) 1 на Панелі інструментів (Toolbox). потім натисніть кнопку Контур 24 пункту (24 Point Outline) 5. Контур об'єкта стане дуже товстим 6.

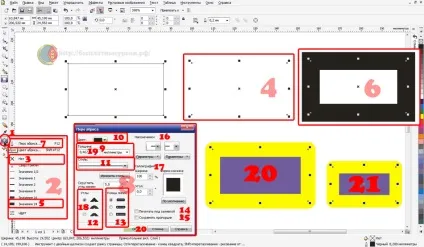

Мал. 35. Редагування товщини контуру і стилю контурної лінії
стрілки В CorelDRAW є можливість встановлювати товщину контуру більш точно. Для цього натисніть кнопку Перо абрису (Outline Pen Dialog) 7 в допоміжній панелі інструментів 2. і на екрані з'явиться діалогове вікно Перо абрису (Outline Pen) 8.
стрілку У цьому діалоговому вікні Ви можете встановити безліч характеристик контура, в тому числі і його товщину. У прихованому переліку Толщина (Width) 9 розташоване число, що означає товщину контуру. Поруч, в списку, що, вибираються одиниці вимірювання.
спочатку Поміняйте значення товщини, для чого клацніть мишею в поле і введіть нове значення.
в кінці Коротко розглянемо призначення інших полів у цьому діалоговому вікні. В поле Колір (Color) 10 можна встановити колір контура, вибравши його з палітри, а в списку Стиль (Style) 11 вибирається стиль контуру: безперервна лінія або переривчаста, що складається з відрізків. Також можна вибрати пунктирну, штрих - пунктирну і іншу лінію контуру.
колір Перемикачі Кути (Comers) 12 і Кінці ліній (Line caps) 13 дозволяють вибрати один з варіантів кутів і закінчення ліній. Прапорець Друкувати під заливкою (Behind fill) 14 має контур під заливкою. Якщо ж він не встановлений, контур буде розташований над заливкою. При розташуванні під заливкою половина контуру не видно. Це особливо часто застосовується при роботі з текстом.
контуру Якщо встановлений прапорець Зберігати пропорції (Scale width image) 15. то при зміні розмірів об'єкта пропорційно буде змінюватися і товщина контура. В іншому випадку товщина контуру залишиться незмінною при збільшенні і зменшенні об'єкта.
стиль У групі полів Наконечники (Arrows) 16 вибираються стрілки, які розташуються на початку і в кінці лінії. У нашому випадку, коли контур об'єкта замкнутий, стрілки розташовувати ніде.
лінії Група полів Каліграфія (Calligraphy) 17 визначає нахил і форму пера формує контур. Ця можливість залишилася від старих версій і зараз практично не використовується, а при необхідності створення каліграфічного контуру використовується художнє перо.
поміняти Встановіть прапорець Зберігати пропорції (Scale width image) 15 для зміни товщини контуру при зміні розмірів об'єкта. Виберіть закруглені кути 18 і збільште товщину ліній контуру 19. Натисніть кнопку ОК 20. Діалог закриється, і товщина контура виділеного об'єкта буде змінена. Крім того, контур в кутах стане трохи округленим. Закруглення контуру відрізняється від заокруглення кутів прямокутника.
рівномірно Значно зменшіть прямокутник, і Ви побачите, що товщина контуру також зменшилася 21.
